Rohde & Schwarz

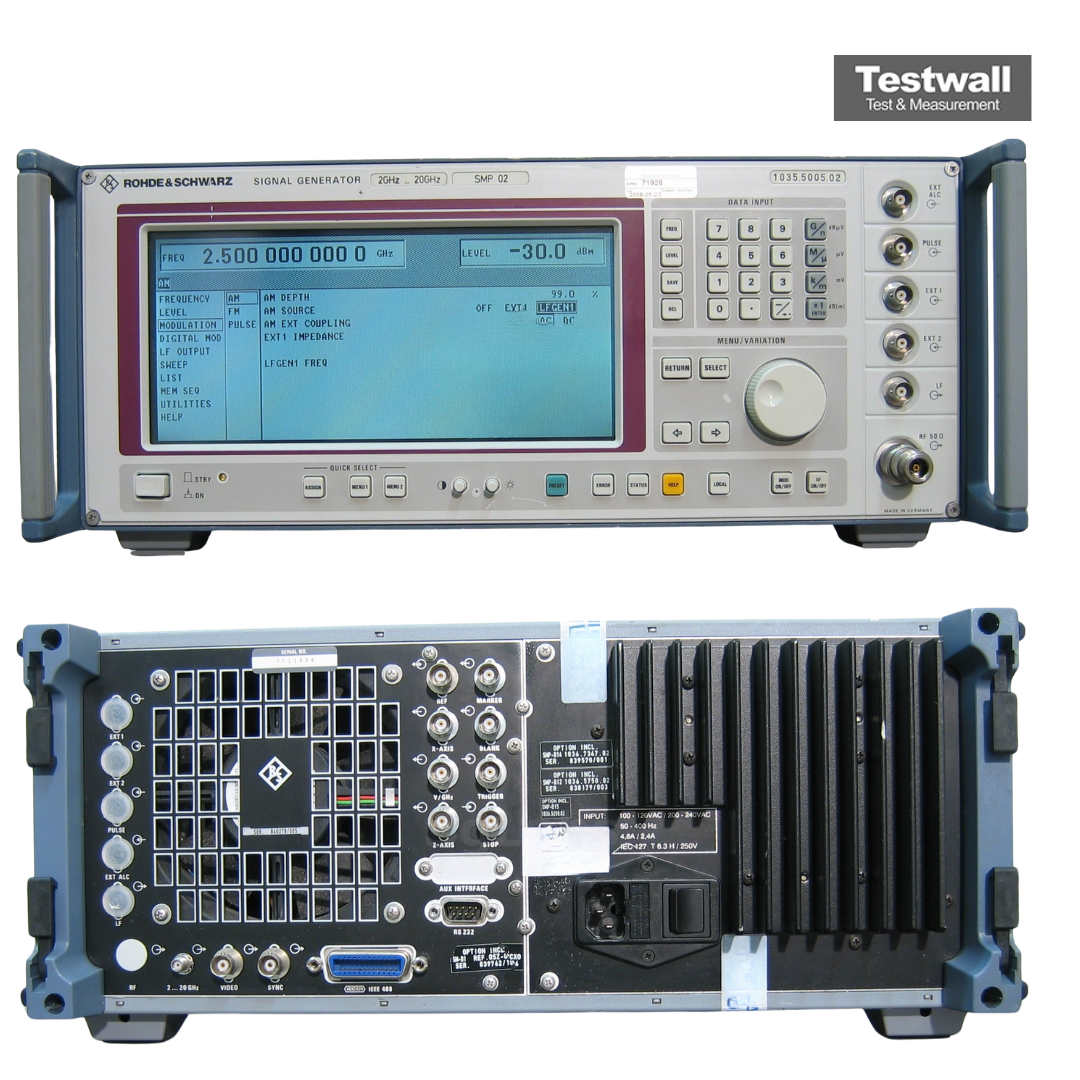

Rohde & Schwarz SMP02
Signal Generator, 10MHz to 20GHz
AM, FM, ΦM, impulso Modulazione
±0,9 dB a 0 dBm Precisione di livello
0,1 Hz Risoluzione di frequenza
< -60 dBc Spurie non armoniche
< 11 ms + 5 ms/GHz Velocità di commutazione
| Attributo | Valore |
|---|---|
| Modulazione | AM, FM, ΦM, impulso |
| Precisione di livello | ±0,9 dB a 0 dBm |
| Risoluzione di frequenza | 0,1 Hz |
| Spurie non armoniche | < -60 dBc |
| Velocità di commutazione | < 11 ms + 5 ms/GHz |
| Gamma di frequenza | 2 a 20 GHz |
| Potenza di uscita | -20 a +11,5 dBm |
| Rumore di fase SSB | < -105 dBc/Hz (2 a 10 GHz), < -99 dBc/Hz (10 a 20 GHz), 10 kHz offset |
| Armoniche | < -30 dBc (< 1,8 GHz), < -40 dBc (≥ 1,8 GHz) |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, 1 × 10⁻⁶ all’anno |
| Interfacce | GPIB |
| Dimensioni (L × A × P) | 435 × 192 × 570 mm |
| Peso | 27 kg |
Rohde & Schwarz SMP02 Options:
- SMP02 - R&S SMP-B1 - OCXO Reference Oscillator
- SMP02 - R&S SMP-B11 - Frequency Extension 0.01 GHz to 2 GHz
- SMP02 - R&S SMP-B12 - Pulse Modulator 2 GHz to 20 GHz
- SMP02 - R&S SMP-B14 - Pulse Generator
- SMP02 - R&S SMP-B15 - RF Attenuator 27 GHz
- SMP02 - R&S SMP-B18 - Auxiliary Interface
- SMP02 - R&S SMP-B19 - Rear Connectors for RF, AF
- SMP02 - R&S SM-B2 - LF Generator
- SMP02 - R&S SM-B5 - FM/φM Modulator
Il generatore di segnali a microonde Rohde & Schwarz SMP02 copre un intervallo di frequenze da 10 MHz a 20 GHz con potenza di uscita superiore a +11,5 dBm. Offre modulazioni AM, FM e opzionali di fase e impulso. Risoluzione di frequenza 0,1 Hz, ottime prestazioni armoniche e basso rumore di fase.
Adatto per test su radar e comunicazioni, R&S, CEM, prove sui materiali e misurazioni ambientali.
Testwall può fornire il Rohde & Schwarz SMP02 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione di alta performance e affidabilità. Contattaci per la calibrazione o la riparazione del Rohde & Schwarz SMP02.
Opzioni e configurazioni
- Gamma di frequenza: 2 a 20 GHz (10 MHz a 20 GHz con Opz. B11)
- Potenza di uscita: -20 a +11,5 dBm (-130 dBm con Opz. B15/B17)
- Invecchiamento base tempi: 10 MHz, 1 × 10⁻⁶ all’anno (< 1 × 10⁻⁷ con Opz. B1)
