Rohde & Schwarz
Rohde & Schwarz SMR40
10MHz - 40GHz?Signal Generator
impulso Modulazione
1 kHz Risoluzione di frequenza
< 10 ms + 2 ms/GHz Velocità di commutazione
GPIB Interfacce
1 a 40 GHz Gamma di frequenza
| Attributo | Valore |
|---|---|
| Modulazione | impulso |
| Risoluzione di frequenza | 1 kHz |
| Velocità di commutazione | < 10 ms + 2 ms/GHz |
| Interfacce | GPIB |
| Gamma di frequenza | 1 a 40 GHz |
| Potenza di uscita | -20 a +8 dBm; +9 dBm a 30 a 40 GHz |
| Rumore di fase SSB | < -83 dBc/Hz a 10 GHz, 10 kHz offset |
| Precisione di livello | < 1 dB (a 20 GHz), < 1,4 dB (> 20 GHz) a 0 dBm |
| Armoniche | < -55 dBc (a 20 GHz), < -40 dBc (> 20 GHz) |
| Spurie non armoniche | < -60 dBc (a 20 GHz), < -54 dBc (> 20 GHz) |
| Modalità sweep | sweep a passi, sweep a rampa, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, 1 × 10⁻⁶ all’anno |
Rohde & Schwarz SMR40 10MHz - 40GHz Signal Generator Options:
- SMR40 - SMR-B1 - OCXO Reference Oscillator
- SMR40 - SMR-B3 - Frequency Resolution 0.1 Hz
- SMR40 - SMR-B4 - Ramp Sweep
- SMR40 - SMR-B5 - AM/FM/Scan Modulator
- SMR40 - SMR-B11 - Frequency Extension 0.01 GHz to 1 GHz
- SMR40 - SMR-B14 - Pulse Generator
- SMR40 - SMR-B17 - RF Attenuator for SMR30/40
- SMR40 - SMR-B20 - Rear Connectors for RF, AF (SMR27/30/40)
- SMR40 - SMR-B24 - IF Input DC to 700 MHz (SMR27/30/40)
- SMR40 - SMR-B31 - Low Leakage

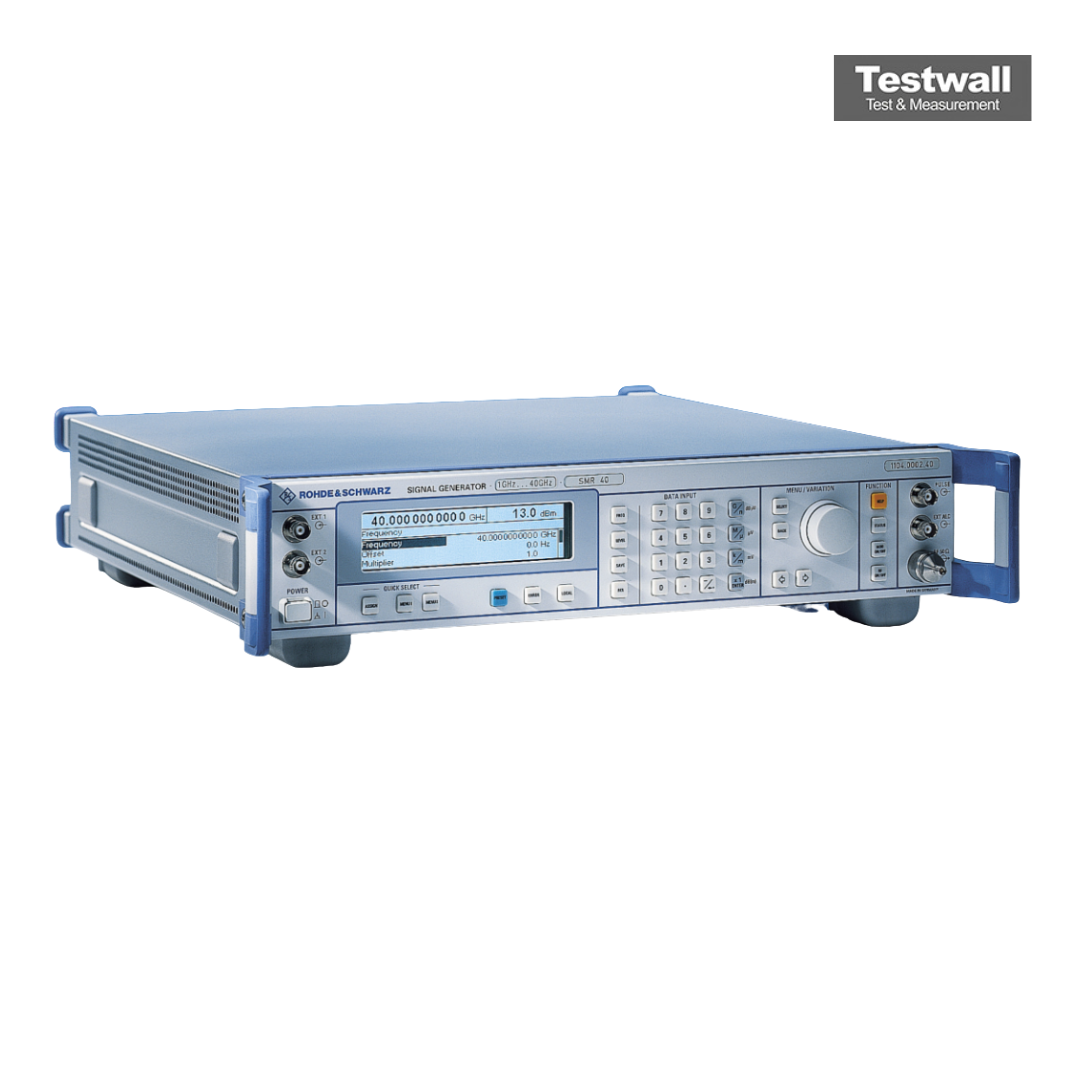

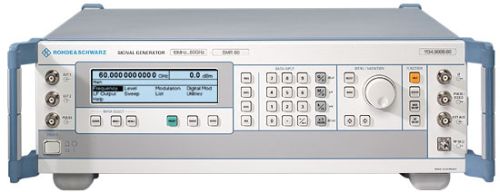

Il Rohde & Schwarz SMR40 è un generatore di segnali CW ad alte prestazioni con modulazione a impulsi, da 1 GHz a 40 GHz, espandibile a 10 MHz con l'opzione B11. Offre eccellente purezza spettrale grazie alla sintesi con divisore frazionario-N.
Fornisce potenza in uscita >+9 dBm a 40 GHz, opzioni AM/FM e generatore LF, sweep sintetizzato e sweep analogico (opzione B4), con prestazioni elevate per applicazioni RF e LF.
Testwall può fornire il Rohde & Schwarz SMR40 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti performanti con affidabilità e qualità del servizio superiori. Contattaci per calibrazione o riparazione del Rohde & Schwarz SMR40.
Opzioni e configurazioni
- Modulazione: impulso (AM, FM con Opz. B5)
- Risoluzione di frequenza: 1 kHz (0,1 Hz con Opz. B3)
- Gamma di frequenza: 1 a 40 GHz (10 MHz a 40 GHz con Opz. B11)
- Potenza di uscita: -20 a +8 dBm (-130 dBm con Opz. B15/B17); +9 dBm a 30 a 40 GHz
- Modalità sweep: sweep a passi, sweep a rampa (Opz. B4), sweep di potenza, modalità lista
- Invecchiamento base tempi: 10 MHz, 1 × 10⁻⁶ all’anno (< 1 × 10⁻⁷ con Opz. B1)
