Rohde & Schwarz

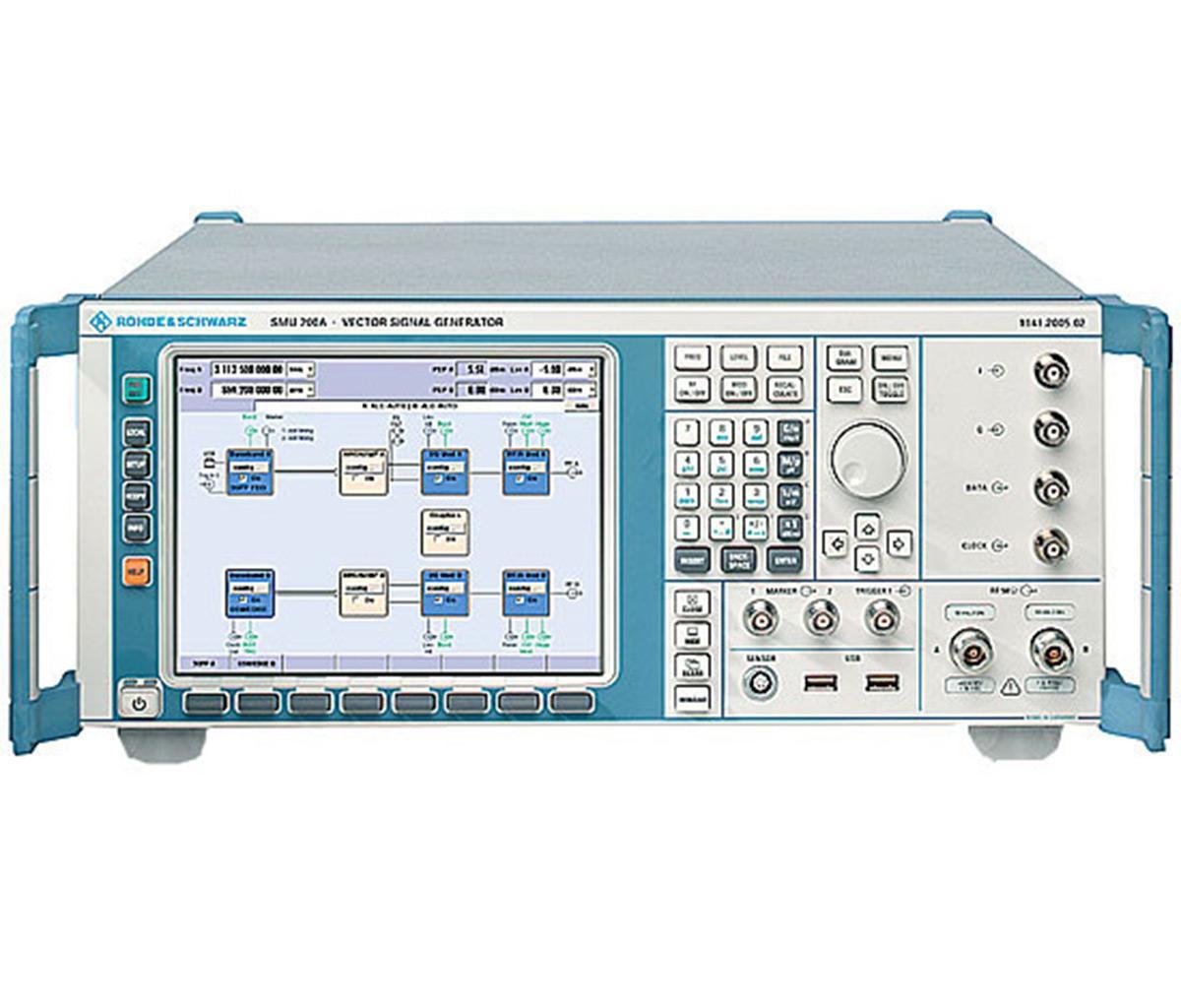

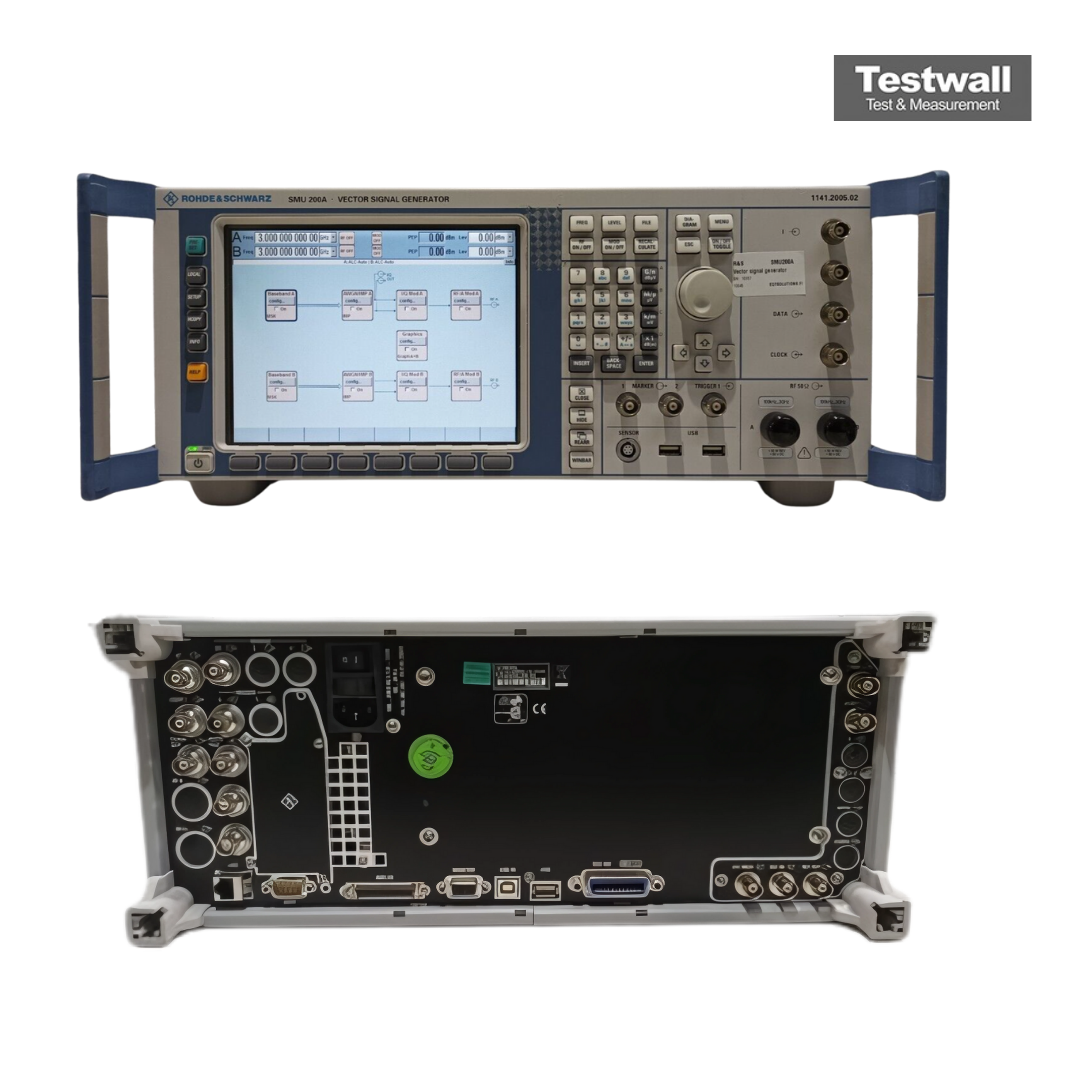

Rohde & Schwarz SMU200A-B103-B203 3
3 GHz/3 GHz, 2-Channel Vector Signal Generator
100 kHz a 3 GHz (Opz. B103) Gamma di frequenza
0,01 Hz Risoluzione di frequenza
< -30 dBc (level < 8 dBm) Armoniche
GPIB, LAN, USB Interfacce
a colori, 800 × 600 Display
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 100 kHz a 3 GHz (Opz. B103) |
| Risoluzione di frequenza | 0,01 Hz |
| Armoniche | < -30 dBc (level < 8 dBm) |
| Interfacce | GPIB, LAN, USB |
| Display | a colori, 800 × 600 |
| Potenza di uscita | -145 a +13 dBm (PEP, ≤ 3 GHz), +11 dBm (> 3 GHz); +19/+17 dBm con Opz. B31/B36 |
| Rumore di fase SSB | < -131 dBc/Hz a 1 GHz, 20 kHz offset (-135 tip.); < -136 dBc/Hz con Opz. B22 (-139 tip.) |
| Modulazione | AM, FM, ΦM (Opz. B20/B22), I/Q, impulso, AWGN |
| Precisione di livello | < 0,5 dB (1 MHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Spurie non armoniche | < -77 dBc (0,3 a 200 MHz), < -90 dBc (200 a 1500 MHz), < -84 dBc (1,5 a 3 GHz) |
| Velocità di commutazione | < 2 ms (1,5 ms tip.); < 450 µs modalità lista |
| Larghezza di banda di modulazione | 200 MHz RF bandwidth (esterno I/Q), 40 MHz interno banda base |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁷ all’anno, 1 × 10⁻⁹ al giorno |
| Dimensioni (L × A × P) | 435 × 192 × 460 mm |
| Peso | 25 kg |
Rohde & Schwarz SMU200A-B103-B203 3 GHz/3 GHz, 2-Channel Vector Signal Generator, Type N (f) Options:
- SMU200A - SMU-B17 - Baseband Input
- SMU200A - SMU-B16 - Differential Outputs (I OUT BAR / Q OUT BAR)
- SMU200A - SMU-B81 - Rear Panel Connectors for path 1 (recommended for use in 19" rack)
- SMU200A - SMU-B82 - Rear Panel Connectors for path 2 (recommended for use in 19" rack)
- SMU200A - SMU-Z5 - Adapter of AUX I/O interface to coaxial BNC connectors
- SMU200A - 1007.9845.32 - Operating and Service Manual (English - A4 format), printed version
- SMU200A - 1007.9845.39 - Operating and Service Manual (English - letter format), printed version
Il generatore di segnali vettoriali Rohde & Schwarz SMU200A-B103-B203 integra due percorsi RF in un design modulare, offrendo fino a 3 GHz per canale con un ACLR eccellente di 70 dB e memoria fino
a 128 M campioni. Ideale per R&S e produzione, garantisce alta fedeltà del segnale, versatilità di
frequenza e ripetibilità di livello di 0,05 dB. Testwall può fornire il Rohde & Schwarz SMU200A-B103-B203 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente se hai bisogno della calibrazione o riparazione del Rohde & Schwarz SMU200A-B103-B203.
