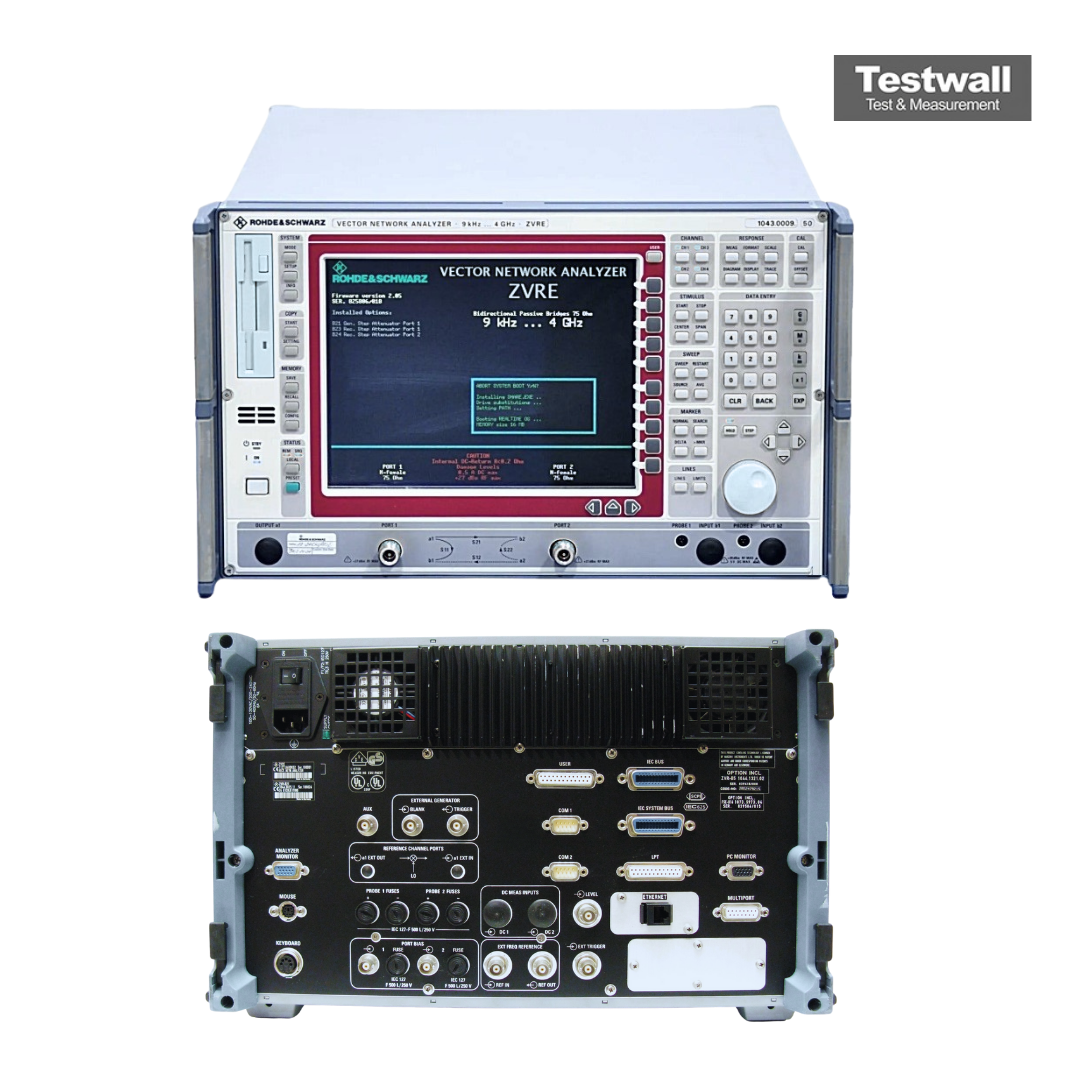

Rohde & Schwarz ZVRE
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 9 kHz – 4 GHz |
| Impedenza di Sistema | 50 Ohm |
| Numero di Porte | 2 porte |
| Dinamica di Misura | fino a 100 dB |
| Livello di Uscita RF | da -50 dBm a +10 dBm |
| Punti di Misura | da 2 a 1601 punti per sweep |
| Parametri Misurabili | Parametri S (S11, S21, S12, S22), impedenza, riflessione |
| Interfacce | IEEE 488 (GPIB), RS-232 |
| Display | Monitor a colori integrato |
| Alimentazione | 100 – 240 V AC, 50/60 Hz |
Rohde & Schwarz ZVRE Options:
- ZVRE - ZVR-B1 - Automatic Calibration AutoKal (0 Hz to 8 GHz)
- ZVRE - ZVR-B2 - Time Domain
- ZVRE - ZVR-B4 - Mixer Measurements (includes harmonics measurements)
- ZVRE - ZVR-B5 - Nonlinear Measurements
- ZVRE - ZVR-B6 - Reference Channel Ports
- ZVRE - ZVR-B7 - Power Calibration (power meter and sensor required)
- ZVRE - ZVR-B8 - 3-Port Adapter (0 Hz to 4 GHz)
- ZVRE - ZVR-B10 - Increased Output Power for Port 1 or Output a1
- ZVRE - ZVR-B14 - 4-Port Adapter (0 Hz to 4 GHz)
- ZVRE - FSE-B16 - Ethernet RJ 45 for Internal PC
- ZVRE - FSE-B17 - IEC/IEEE Bus Interface for Internal PC
- ZVRE - ZVR-B21 - Generator Step Attenuator PORT 1
- ZVRE - ZVR-B23 - Receiver Step Attenuator PORT 1
- ZVRE - ZVR-B24 - Receiver Step Attenuator PORT 2
- ZVRE - ZVR-B25 - External Measurements, 50 Ω (10 Hz to 4 GHz)
- ZVRE - ZVR-A75 - 75 Ω Passive Bridge Pairs (9 kHz to 4 GHz, instead of 50 Ω bridge pairs)
- ZVRE - ZVR-A76 - 75 Ω Active Bridge Pairs (300 kHz to 4 GHz, instead of 50 Ω bridge pairs)
- ZVRE - ZVR-Z1 - Service Kit
| Model | ZVRE |
|---|
L'analizzatore di reti vettoriali Rohde & Schwarz ZVRE offre un intervallo di frequenza da 9kHz a 4GHz, con una risoluzione di 10uHz e una gamma dinamica di almeno 125dB. Dispone di connettori di test femmina di tipo N e un rumore intrinseco inferiore a -130dBm. Il ZVRE integra generatore, ricevitore e set di test ad alta precisione.
Misura tutti e quattro i parametri S di un DUT, supporta la calibrazione TOSM a due porte ed è ideale per applicazioni versatili in R&D e produzione.
Testwall può fornire il Rohde & Schwarz ZVRE usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente per calibrazione o riparazione del Rohde & Schwarz ZVRE.
