Tektronix

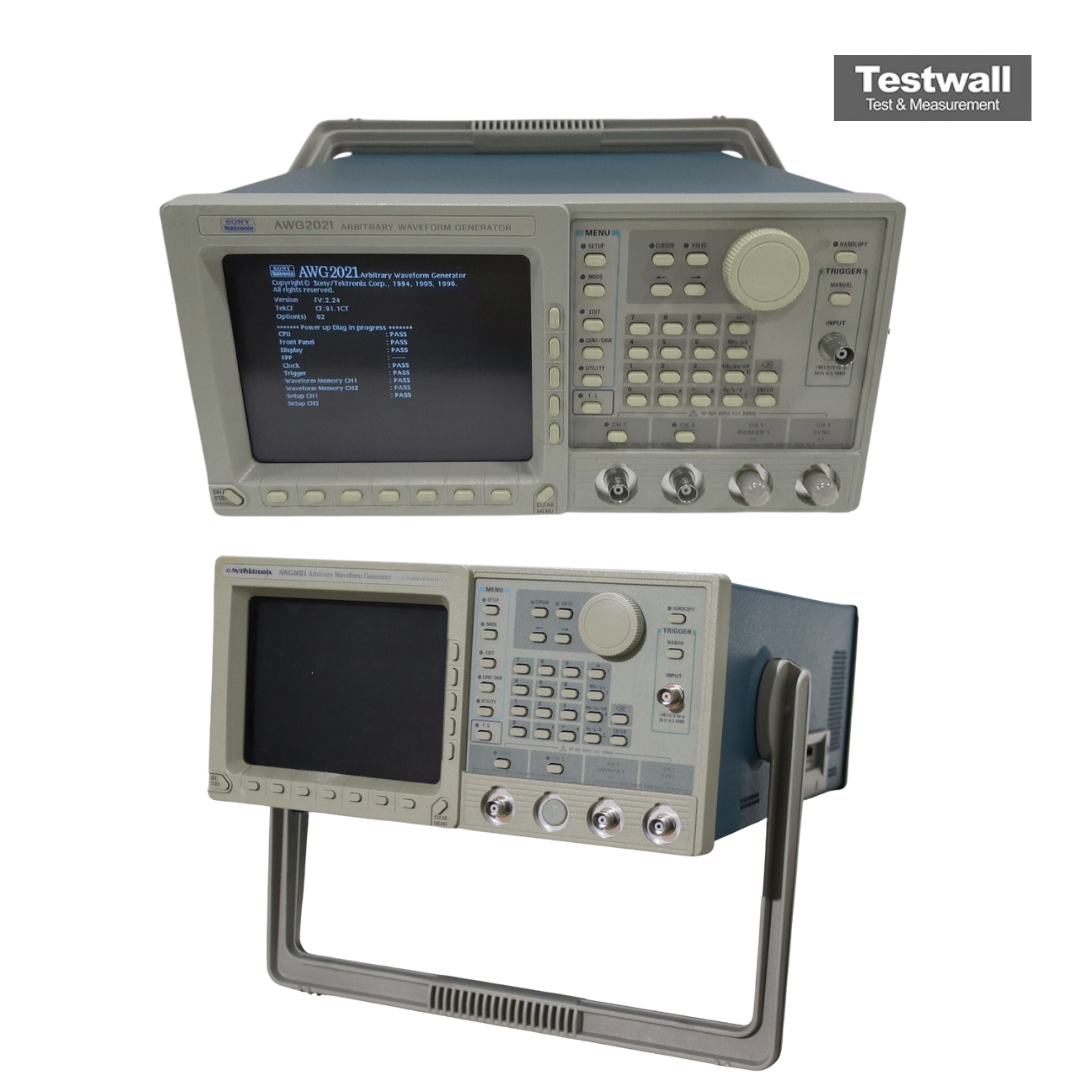

Tektronix AWG2021
250MS/s 2 Channel Arbitrary Waveform Generator
1 GS/s Frequenza di campionamento massima
250 MHz Larghezza di banda analogica
10 bit Risoluzione verticale
4 M punti Lunghezza della memoria per canale
1 canale analogico Numero di canali
| Attributo | Valore |
|---|---|
| Frequenza di campionamento massima | 1 GS/s |
| Larghezza di banda analogica | 250 MHz |
| Risoluzione verticale | 10 bit |
| Lunghezza della memoria per canale | 4 M punti |
| Numero di canali | 1 canale analogico |
| Ampiezza del segnale di uscita | Da ±2 mV a ±2 V (su carico 50 Ω) |
| Impedenza di uscita | 50 Ω |
| Uscite digitali | 2 uscite digitali a 10 bit |
| Interfaccia di comunicazione | GPIB (IEEE 488.2) |
| Alimentazione | 100-240 V CA, 50/60 Hz |
Tektronix AWG2021 Options:
- AWG2021 - Opt. 02 - Independent, 256 K second channel
- AWG2021 - Opt. 03 - ECL digital cable (12-Bit 250 MHz differential ECL digital port, eliminates RS-232 interface)
- AWG2021 - Opt. 04 - TTL digital cable (12/24-Bit 100 MHz TTL digital levels, eliminates RS-232 interface)
- AWG2021 - Opt. 09 - Add FFT editor. Allows editing waveforms in the frequency domain
- AWG2021 - Opt. 1R - Rackmount. Floppy moved to front
- AWG2021 - Opt. L0 - English manual
- AWG2021 - Opt. A0 - North America Power
- AWG2021 - Opt. A1 - Universal EURO Power
- AWG2021 - Opt. A2 - United Kingdom Power
- AWG2021 - Opt. A3 - Australia Power
- AWG2021 - Opt. A4 - 240 V, North America Power
- AWG2021 - Opt. A5 - Switzerland Power
- AWG2021 - Opt. C3 - Calibration Service 3 Years
- AWG2021 - Opt. C5 - Calibration Service 5 Years
- AWG2021 - Opt. D1 - Calibration Data Report
- AWG2021 - Opt. D3 - Calibration Data Report 3 Years (with Option C3)
- AWG2021 - Opt. D5 - Calibration Data Report 5 Years (with Option C5)
- AWG2021 - Opt. R3 - Repair Service 3 Years
- AWG2021 - Opt. R5 - Repair Service 5 Years
| Model | AWG2021 |
|---|
Il Tektronix AWG2021 è un generatore di forme d'onda arbitrarie a canale singolo 10 Hz–250 MHz ad alte prestazioni con campionamento 250 MS/s e memoria 256 k. Risoluzione verticale 12 bit e forme d’onda multiple: impulso, seno, quadrato, triangolo, rampa.
Interfaccia utente con display CRT da 7" per editing e simulazioni. Uscita singola 5V con accuratezza 1 %, vari modi di trigger.
Testwall può fornire il Tektronix AWG2021 usato, completamente testato. Con supporto esperto e consegna globale, garantiamo strumenti affidabili. Contattaci per calibrazione o riparazione del Tektronix AWG2021.
