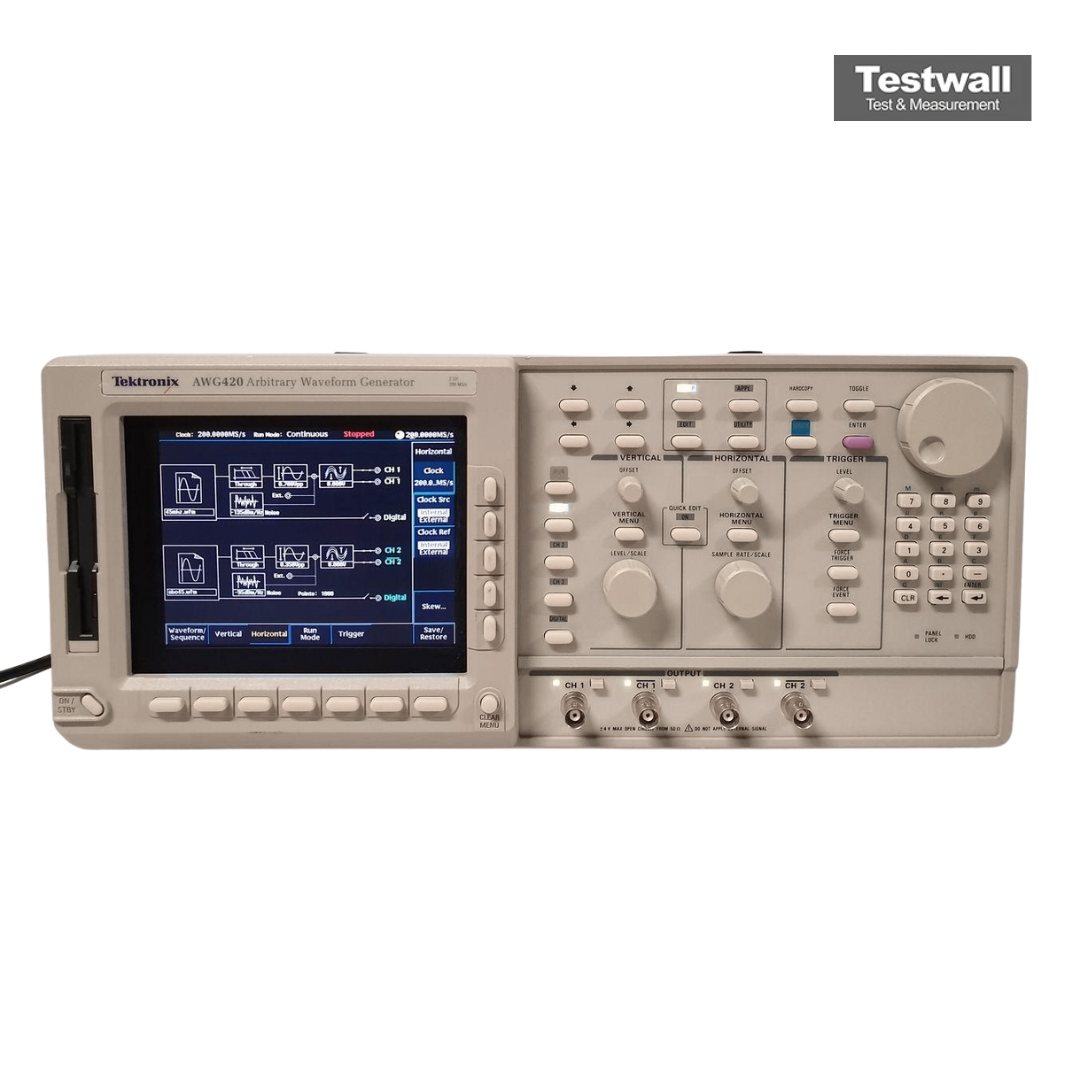

Tektronix AWG420
| Attributo | Valore |
|---|---|
| Frequenza di Campionamento Massima | 200 MS/s |
| Risoluzione Verticale | 14 bit |
| Lunghezza della Memoria per Canale | 4 M punti (standard), fino a 16 M punti (opzionale) |
| Numero di Canali | 2 canali analogici |
| Ampiezza di Banda Analogica | 100 MHz |
| Ampiezza del Segnale di Uscita | Da ±2 mV a ±2 V (in carichi da 50 Ω) |
| Uscite Digitali | 2 x 8 bit (16 uscite digitali totali) |
| Interfaccia di Comunicazione | GPIB (IEEE 488.2) |
| Impedenza di Uscita | 50 Ω |
| Alimentazione | 100–240 V CA, 50/60 Hz |
Tektronix AWG420 Options:
- AWG420 - Opt. 01 - 16 M point waveform memory
- AWG420 - Opt. 03 - CMOS Digital Data Outputs 16/32/48-Bit (number of digital output bits depends on AWG400 model)
- AWG420 - Opt. 05 - Single-ended output (Alternative for standard complementary output)
- AWG420 - Opt. 10 - 128 MB Flash disk and standby switch (Alternative for standard hard disk drive)
- AWG420 - Opt. 1R - Rackmount
- AWG420 - Opt. C3 - Three years of Calibration Services
- AWG420 - Opt. D1 - Calibration data certificate
- AWG420 - Opt. D3 - Test data; requires C3
- AWG420 - Opt. R3 - Repair warranty extended to cover three years
- AWG420 - Opt. A1 - Universal Euro 220 V, 50 Hz power cord
- AWG420 - Opt. A12 - United Kingdom 240 V, 50 Hz power cord
- AWG420 - Opt. A3 - Australian 240 V, 50 Hz power cord
- AWG420 - Opt. A5 - Switzerland 220 V, 50 Hz power cord
- AWG420 - Opt. A99 - No power cable
- AWG420 - Opt. AC - China power cord
| Model | AWG420 |
|---|
Il generatore di forme d’onda arbitrarie Tektronix AWG420 offre due canali indipendenti, risoluzione a 16 bit e campionamento a 200 MS/s, con opzione di memoria da 16 M. Include generazione di dati digitali fino a 48 bit, fino a sei uscite marker e ingressi per clock e segnale esterni.
Progettato per testare sistemi analogico/digitali complessi, eccelle nella generazione di segnali modulati I&Q, nel collaudo di dispositivi di imaging e nella validazione di protocolli di rete come SONET, Fibre Channel e 100Base‑TX.
Testwall può fornire il Tektronix AWG420 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e servizio incomparabili. Contattaci direttamente se hai bisogno di calibrazione o riparazione dell’AWG420.
