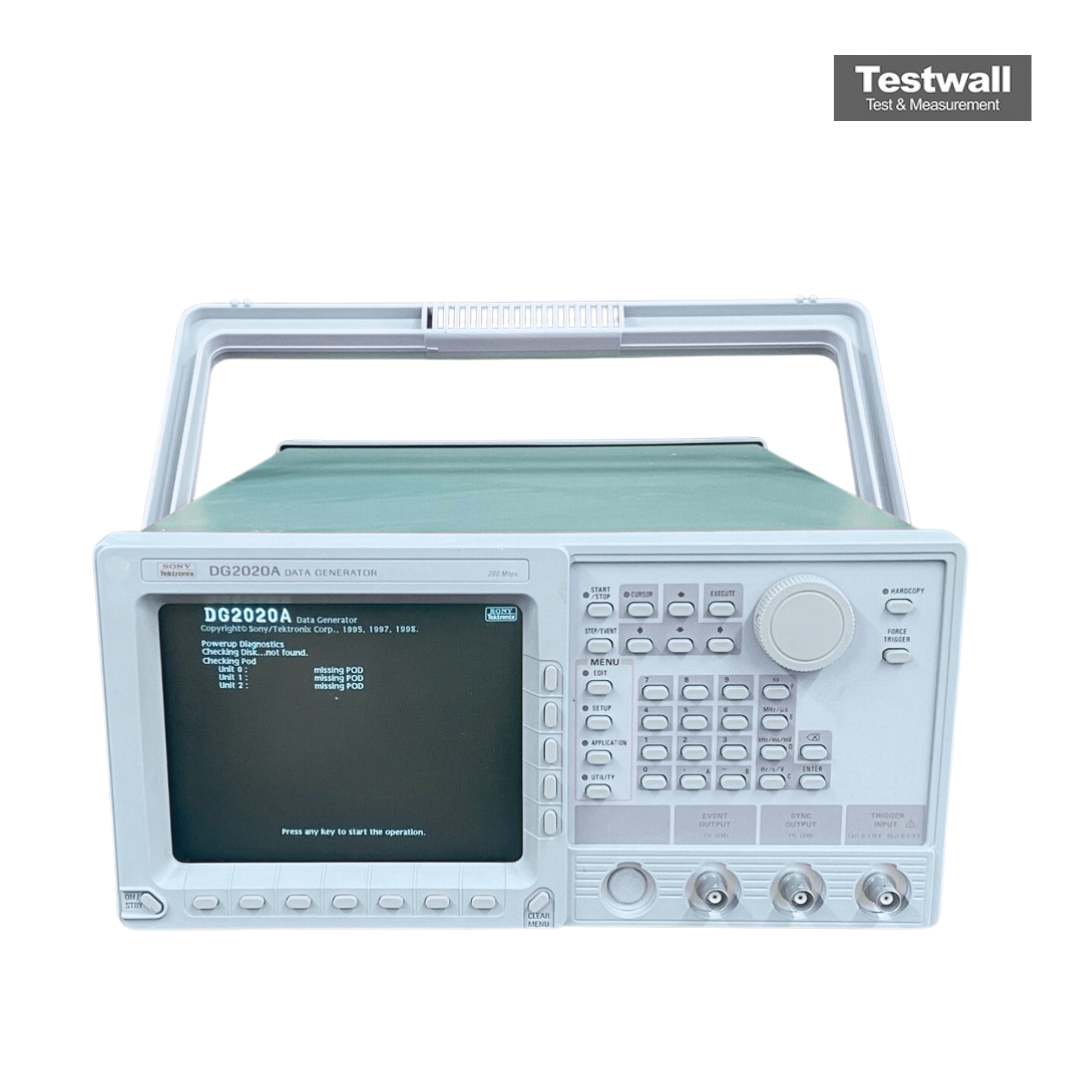

Tektronix DG2020A
| Attributo | Valore |
|---|---|
| Frequenza massima di clock | 200 MHz |
| Numero di canali | 3 pod (fino a 6 canali per pod, 18 canali totali) |
| Profondità della memoria | 64K vettori per canale |
| Livelli logici supportati | ECL, TTL, CMOS e livelli definibili dall'utente |
| Tensione di uscita regolabile | Da -2,0 V a +7,0 V |
| Impedenza di uscita | 50 Ω |
| Tempo di salita/discesa | Inferiore a 2 ns (tipico) |
| Interfaccia di comunicazione | GPIB (IEEE-488.2) |
| Modalità operativa | Continua, burst, trigger esterno e gated |
| Alimentazione | 100/120/220/240 V CA, 50/60 Hz |
| Model | DG2020A |
|---|
Il generatore di dati Tektronix DG2020A supporta fino a 200 Mb/s, profondità di pattern di 64 K per canale e uscite multiple con controllo preciso di ritardo, livello e logica tri‑stato. Presenta tempi di transizione di 2 ns a 5 V e controllo sequenziale flessibile con jump, eventi e loop nidificati.
Perfetto per caratterizzare i tempi dei dispositivi, simulare funzioni mancanti e integrare con analizzatori logici o sistemi ATE via interfaccia GPIB/RS‑232‑C.
Testwall può fornire il Tektronix DG2020A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e assistenza impareggiabili. Contattateci direttamente se necessitate di calibrazione o riparazione del Tektronix DG2020A.
