Tektronix

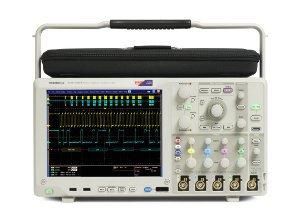

Tektronix DPO5054
Digital Phosphor Oscilloscope, 500 MHz 4 Ch., 5 GS/s
500 MHz Larghezza di banda
4 Numero di canali
5 GS/s Frequenza di campionamento
25 M punti Lunghezza del record
8 bit Risoluzione verticale
| Attributo | Valore |
|---|---|
| Larghezza di banda | 500 MHz |
| Numero di canali | 4 |
| Frequenza di campionamento | 5 GS/s |
| Lunghezza del record | 25 M punti |
| Risoluzione verticale | 8 bit |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Base dei tempi | 200 ps/div - 1000 s/div |
| Display | LCD a colori da 10,4 pollici |
| Interfacce di connettività | USB, LAN (LXI), DisplayPort |
| Tensione di ingresso massima | 300 V RMS (CAT II) |
Tektronix DPO5054 Options:
- DPO5054 - 2RL - Record length upgrade: 25 M/Ch
- DPO5054 - 5RL - Record length upgrade: 50 M/Ch
- DPO5054 - 10RL - Record length upgrade: 125 M/Ch
- DPO5054 - SSD - Solid state hard disk drive, ≥300 GB
- DPO5054 - DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- DPO5054 - ET3 - Ethernet compliance test (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- DPO5054 - LT - Waveform limit testing
- DPO5054 - MOST - MOST Essentials – Electrical compliance and debug test solution for MOST50 and MOST150 (Requires Opt. DJA)
- DPO5054 - MTM - Mask testing
- DPO5054 - PWR - Power measurement and analysis
- DPO5054 - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO5054 - SR-AUTO - Automotive serial triggering and analysis (CAN/LIN/FlexRay)
- DPO5054 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- DPO5054 - SR-DPHY - MIPI D-PHY serial analysis
- DPO5054 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO5054 - SR-ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- DPO5054 - SR-USB - USB 2.0 serial triggering and analysis (LS, FS, HS)
- DPO5054 - SR-810B - 8b/10b serial analysis
- DPO5054 - SVA - SignalVu AM/FM/PM/Direct audio measurements (Requires Opt. SVE)
- DPO5054 - SVE - SignalVu Essentials – Vector signal analysis software
- DPO5054 - SVM - SignalVu General purpose modulation analysis (Requires Opt. SVE)
- DPO5054 - SVP - SignalVu Pulse – Advanced signal analysis (Requires Opt. SVE)
- DPO5054 - SVT - SignalVu Settling time measurements – frequency and phase (Requires Opt. SVE)
- DPO5054 - USB - USB 2.0 Compliance testing (Requires TDSUSBF USB Test Fixture)
- DPO5054 - USBPWR - Automated compliance test solution for USB power adapters
- DPO5054 - VET - Visual Trigger and Search
- DPO5054 - VNM - CAN/LIN Protocol analysis software
- DPO5054 - PS1 - Power Solution Bundle: DPOPWR, P5205A, TCP0030A, TPA-BNC, 067-1686-xx (Deskew fixture), 119-7465-xx (external probe power supply)
- DPO5054 - PS2 - Power Solution Bundle: DPOPWR, THDP0200, TCP0030A, 067-1686-xx (Deskew fixture)
- DPO5054 - PS3 - Power Solution Bundle: DPOPWR, TMDP0200, TCP0020, 067-1686-xx (Deskew fixture)
- DPO5054 - A0 - North America power plug (115 V, 60 Hz)
- DPO5054 - A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO5054 - A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO5054 - A3 - Australia power plug (240 V, 50 Hz)
- DPO5054 - A5 - Switzerland power plug (220 V, 50 Hz)
- DPO5054 - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- DPO5054 - A10 - China power plug (50 Hz)
- DPO5054 - A11 - India power plug (50 Hz)
- DPO5054 - A12 - Brazil power plug (60 Hz)
- DPO5054 - A99 - No power cord
- DPO5054 - L0 - English manual
- DPO5054 - L1 - French manual
- DPO5054 - L3 - German manual
- DPO5054 - L5 - Japanese manual
- DPO5054 - L7 - Simplified Chinese manual
- DPO5054 - L8 - Traditional Chinese manual
- DPO5054 - L9 - Korean manual
- DPO5054 - L10 - Russian manual
- DPO5054 - L99 - No manual
- DPO5054 - C3 - Calibration Service 3 Years
- DPO5054 - C5 - Calibration Service 5 Years
- DPO5054 - D1 - Calibration Data Report
- DPO5054 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO5054 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO5054 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- DPO5054 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- DPO5054 - R3 - Repair Service 3 Years (including warranty)
- DPO5054 - R5 - Repair Service 5 Years (including warranty)
| Model | DPO5054 |
|---|
L'oscilloscopio digitale a fosfori Tektronix DPO5054 offre una larghezza di banda di 500 MHz, 4 canali analogici e un campionamento di 5 GS/s. Dotato di Wave Inspector®, analisi FFT e memoria fino a 125M punti, semplifica il debug complesso. Supporta sonde TekVPI® e protocolli seriali come CAN, LIN, I2C e USB.
Perfetto per ingegneri che analizzano segnali misti, con touchscreen da 10,4", connettività USB/Ethernet e strumenti opzionali per test di conformità USB 2.0 ed Ethernet.
Testwall può fornire il Tektronix DPO5054 usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni e servizio affidabile. Contattaci per calibrazione o riparazione del Tektronix DPO5054.
