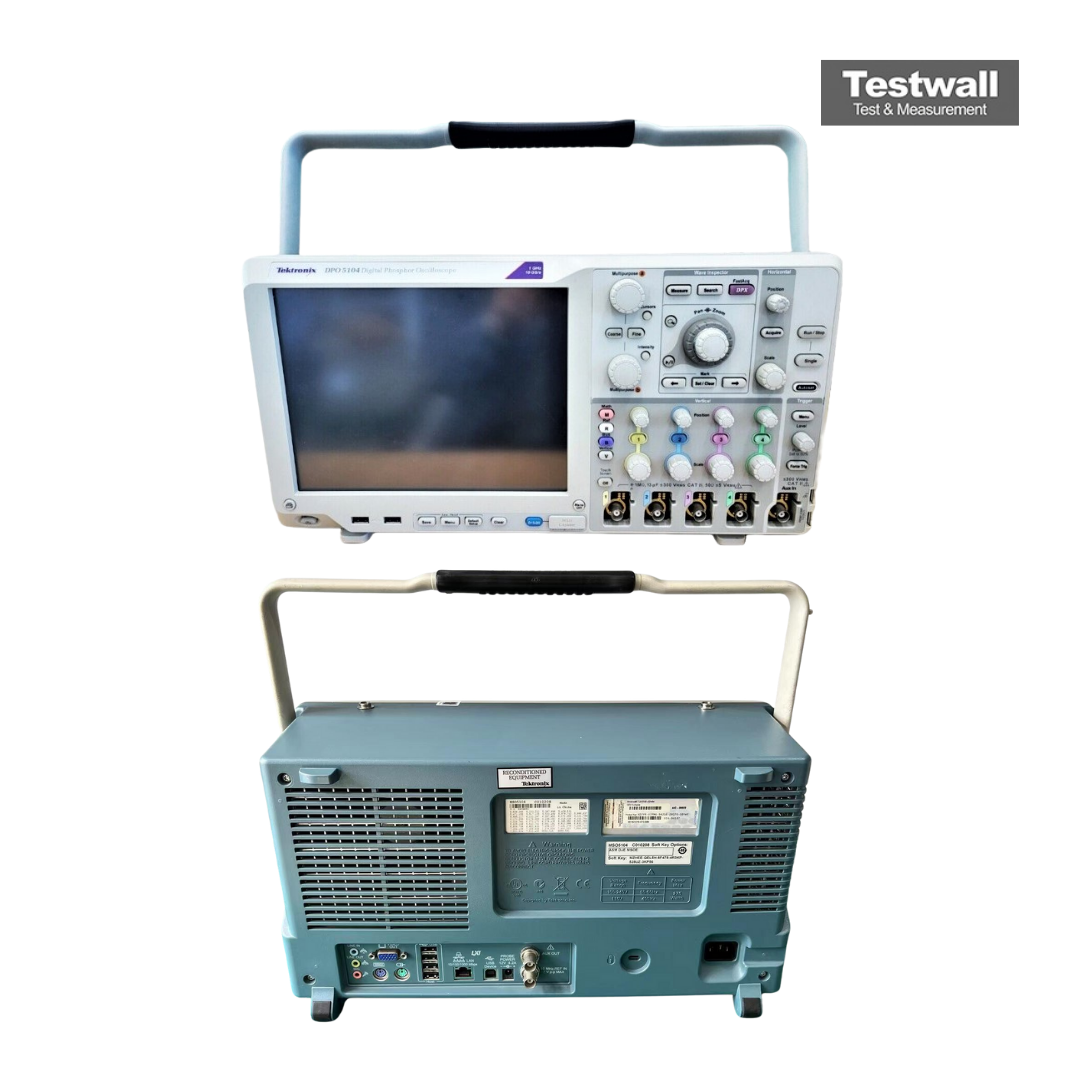

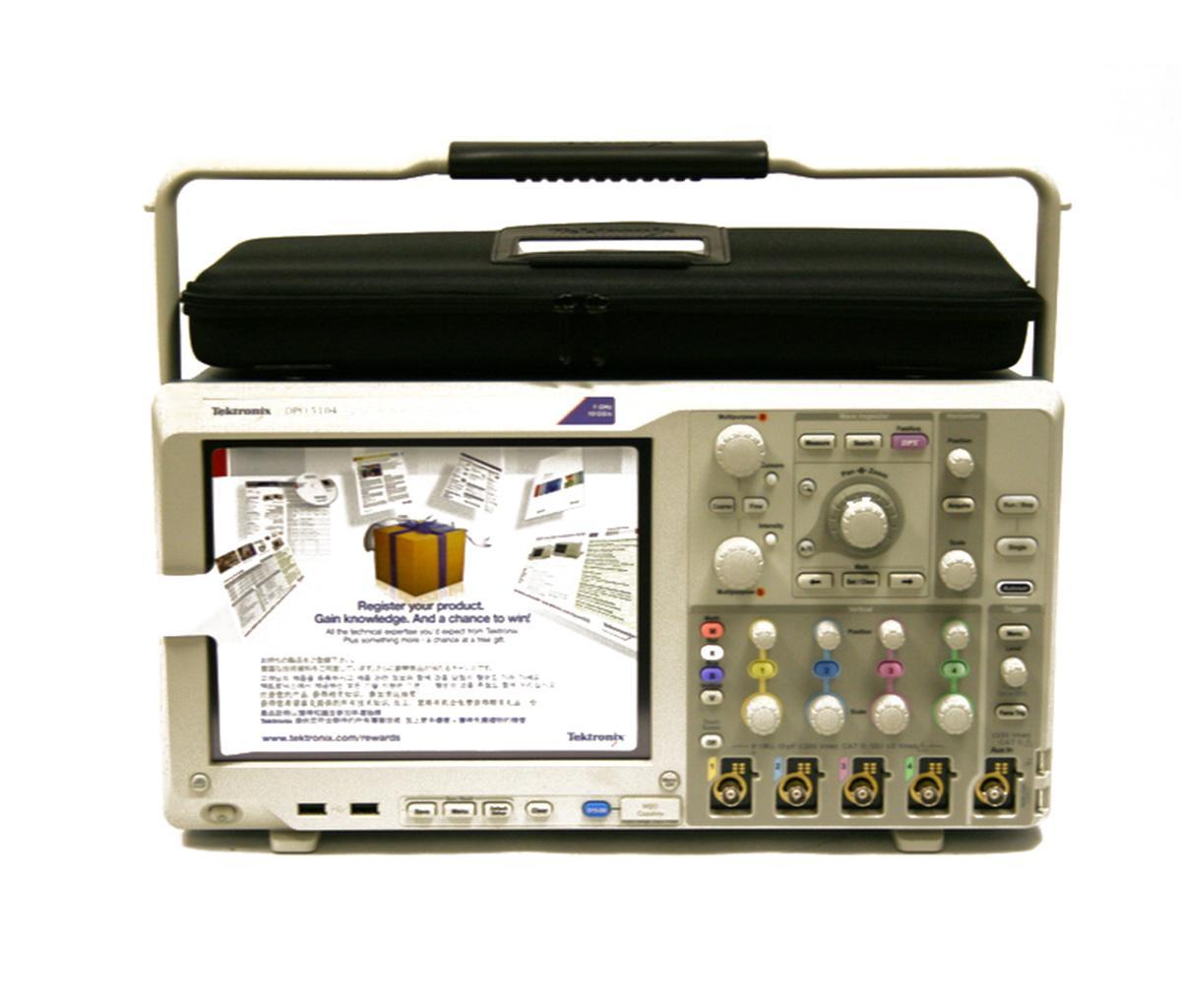

Tektronix DPO5104
| Attributo | Valore |
|---|---|
| Larghezza di banda | 1 GHz |
| Numero di canali | 4 |
| Frequenza di campionamento | 5 GS/s |
| Lunghezza della memoria | 25 M punti |
| Risoluzione verticale | 8 bit |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Base dei tempi | 200 ps/div - 1000 s/div |
| Velocità di acquisizione delle forme d'onda | fino a 250.000 forme d'onda al secondo |
| Display | Display LCD a colori da 10,4 pollici |
| Interfacce di connettività | USB, LAN (LXI), DisplayPort |
Tektronix DPO5104 Options:
Options available for the Tektronix DPO/MSO5000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO5104 - 5RL - Record length extension to 50 M points per channel
- DPO5104 - 10RL - Record length extension to 125 M points per channel
- DPO5104 - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO5104 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO5104 - MTM - Mask testing (telecom, data and video standards)
- DPO5104 - BRR - BroadR-Reach automotive Ethernet compliance
- DPO5104 - HSIC - USB HSIC decode and electrical validation
- DPO5104 - MOST - MOST50 / MOST150 electrical compliance and debug
- DPO5104 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO5104 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO5104 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO5104 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO5104 - SR-USB - USB 2.0 serial triggering and analysis
- DPO5104 - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO5104 - DDRA - DDR memory bus analysis (requires DJA)
- DPO5104 - PWR - Power measurement and analysis (DPOPWR)
- DPO5104 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
Il Tektronix DPO5104 è un oscilloscopio da banco a 4 canali della serie MSO5000/DPO5000 con larghezza di banda di 1000 MHz e potente visualizzazione dei segnali. Funziona su sistema operativo Windows, facilitando l'accesso tecnico.
Perfetto per progettazione e debug ad alta velocità, consente acquisizione in tempo reale e misurazioni precise grazie alla sua ampia larghezza di banda e canali multipli.
Testwall può fornire il Tektronix DPO5104 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti performanti e affidabili. Contattaci per calibrazione o riparazione del Tektronix DPO5104.
