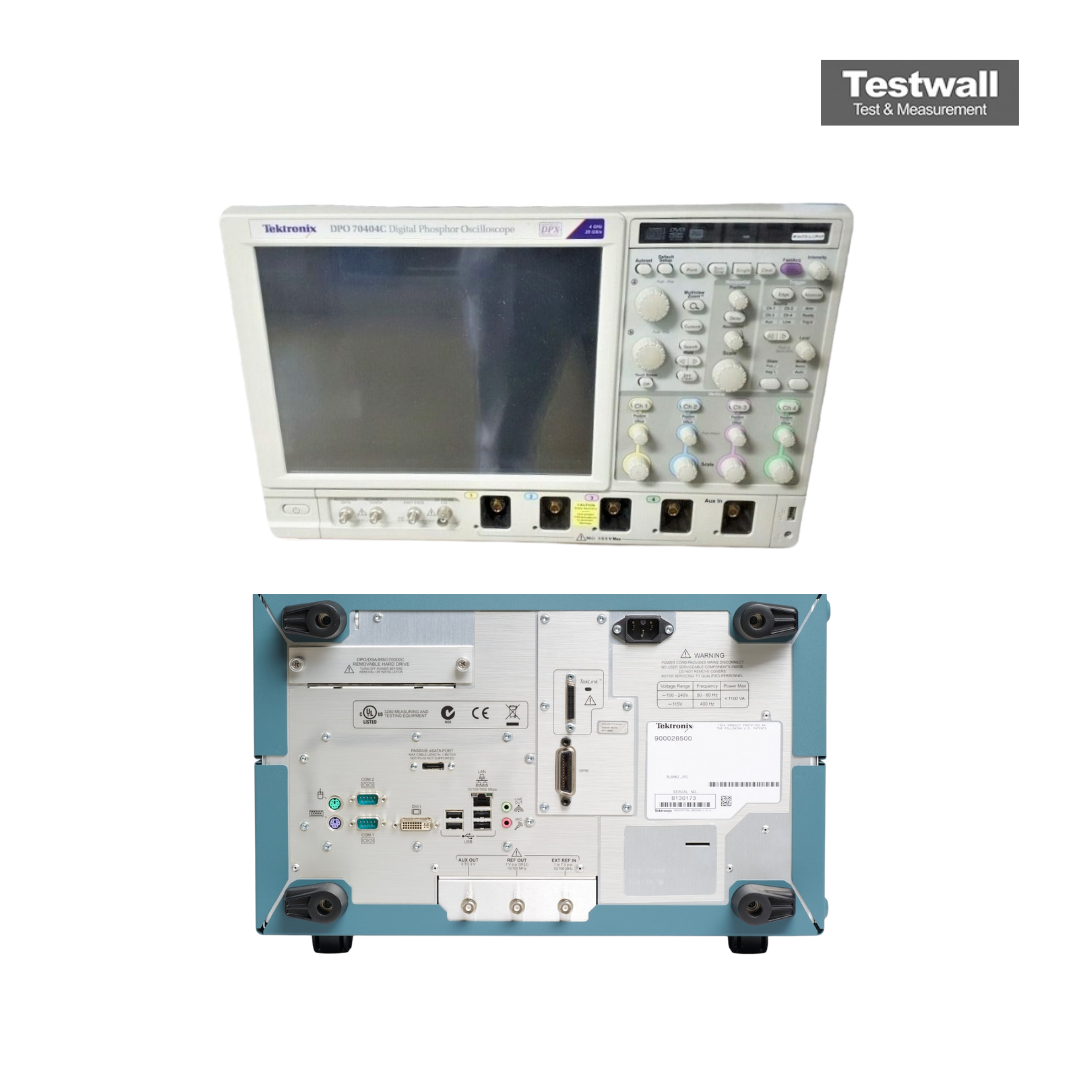

Tektronix DPO70404C
| Attributo | Valore |
|---|---|
| Larghezza di banda | 4 GHz |
| Numero di canali | 4 |
| Frequenza di campionamento massima | 25 GS/s |
| Lunghezza della memoria di acquisizione | 250 Mpoints (opzionale fino a 2 Gpoints) |
| Risoluzione verticale | 8 bit |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Base dei tempi (intervallo) | 200 ps/div - 1000 s/div |
| Impedenza di ingresso | 50 Ω / 1 MΩ |
| Display | Monitor LCD a colori da 12,1 pollici |
| Connettività | USB, LAN (LXI), GPIB (opzionale) |
Tektronix DPO70404C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO70404C - 2XL - Extended record length
- DPO70404C - 5XL - Extended record length
- DPO70404C - 10XL - Extended record length
- DPO70404C - 20XL - Extended record length
- DPO70404C - 50XL - Extended record length
- DPO70404C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO70404C - DJAN - DPOJET jitter and noise analysis
- DPO70404C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO70404C - DDRA - DDR memory bus analysis
- DPO70404C - ST6G - 6.25 Gb/s serial pattern trigger
- DPO70404C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO70404C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO70404C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO70404C - SR-USB - USB 2.0 serial triggering and analysis
- DPO70404C - SR-PCIE - PCI Express serial analysis
- DPO70404C - SR-810B - 8b/10b serial analysis
- DPO70404C - MTH - Mask testing
- DPO70404C - LT - Limit testing
- DPO70404C - VET - Visual trigger
- DPO70404C - ASM - Advanced search and mark
Il Tektronix DPO70404C è un oscilloscopio digitale a fosforo a 4 canali con larghezza di banda di 4 GHz e campionamento reale di 25 GS/s su tutti i canali. Offre trigger avanzato, decodifica di protocollo e fino a 125M punti di memoria per canale. Il touchscreen da 12,1″ e Wave Inspector® migliorano l’usabilità.
Ideale per analisi dati seriali, RF e potenza, supporta acquisizione segmentata, FFT, analisi jitter e diagrammi dell’occhio, con test di conformità opzionali per USB, DDR e altri.
Testwall può fornire il Tektronix DPO70404C usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente se hai bisogno di calibrazione o riparazione del Tektronix DPO70404C.
