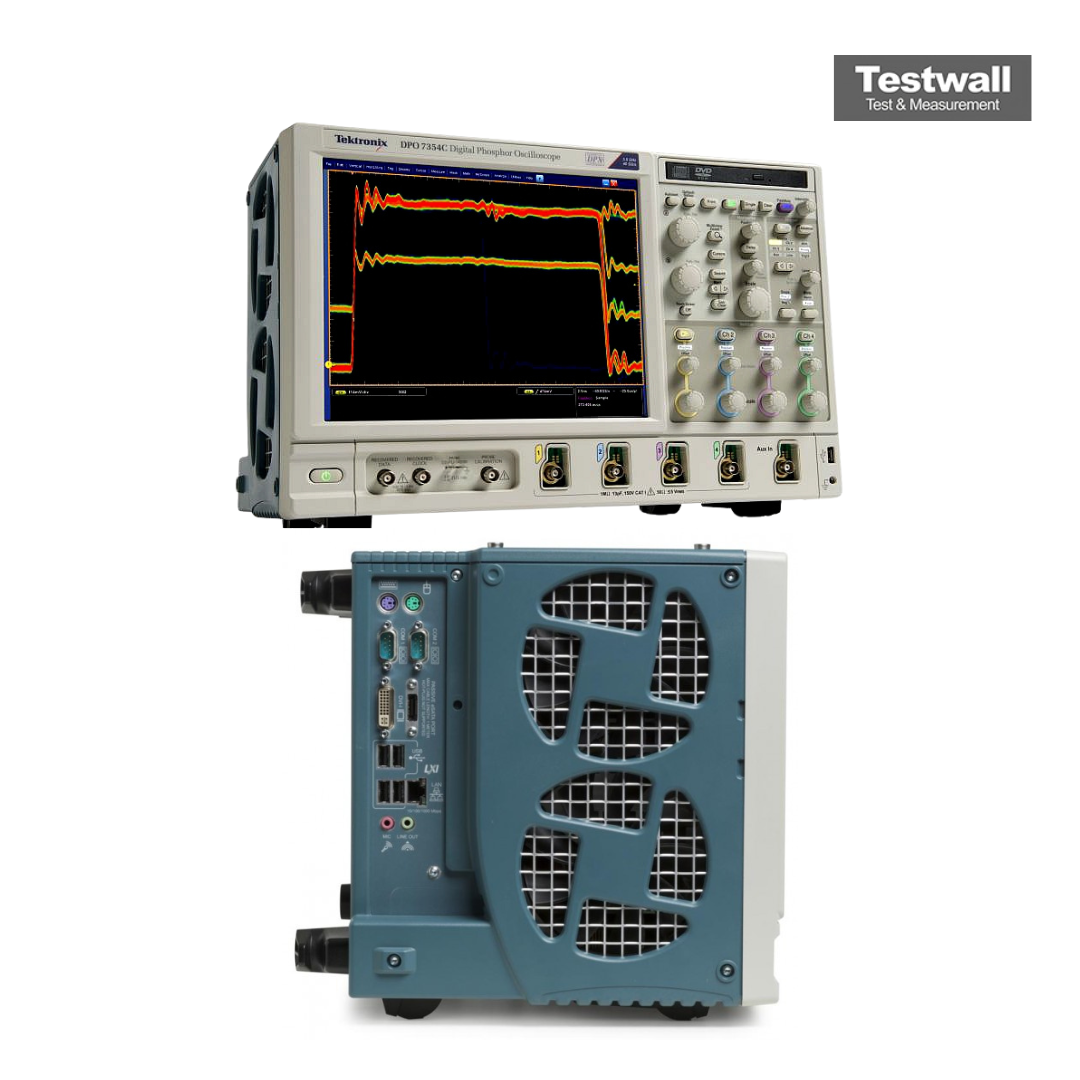

Tektronix DPO7354
| Attributo | Valore |
|---|---|
| Larghezza di banda | 3,5 GHz |
| Numero di canali | 4 |
| Frequenza di campionamento massima | 40 GS/s |
| Lunghezza della memoria di acquisizione | fino a 250 Mpts per canale |
| Risoluzione verticale | 8 bit |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Base dei tempi (intervallo) | 200 ps/div - 1000 s/div |
| Impedenza di ingresso | 1 MΩ oppure 50 Ω |
| Display | Monitor a colori TFT da 10,4 pollici |
| Interfacce di connettività | USB, LAN (LXI), GPIB opzionale |
Tektronix DPO7354 Options:
Options available for the Tektronix DPO7000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO7354 - 2RL - Extended record length
- DPO7354 - 5RL - Extended record length
- DPO7354 - 10RL - Extended record length
- DPO7354 - 20RL - Extended record length
- DPO7354 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO7354 - MTH - Mask testing
- DPO7354 - LT - Limit testing
- DPO7354 - VET - Visual trigger
- DPO7354 - ASM - Advanced search and mark
- DPO7354 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO7354 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO7354 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO7354 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO7354 - SR-USB - USB 2.0 serial triggering and analysis
- DPO7354 - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO7354 - DDRA - DDR memory bus analysis (requires DJA)
- DPO7354 - PWR - Power measurement and analysis (DPOPWR)
- DPO7354 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
Il Tektronix DPO7354 è un oscilloscopio a fosfori digitali in tempo reale da 3,5 GHz con fino a 40 GS/s su un canale e 10 GS/s su tutti e quattro. Presenta una memoria di acquisizione di 500 MS, memoria segmentata FastFrame™ e display touch da 12,1”. Il triggering Pinpoint® e le finestre personalizzate MyScope® ottimizzano la diagnostica. Supporta il decoding dei protocolli seriali (I2C, SPI, CAN, ecc.), analisi del jitter e spettrale, e test di conformità MIPI®, USB 2.0 ed Ethernet.
Progettato per il debug e la verifica ad alte prestazioni, il DPO7354 eccelle nell'analisi dell'integrità del segnale, jitter e temporizzazione. Supporta bus seriali a bassa velocità e fenomeni transitori.
Testwall può fornire il Tektronix DPO7354 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni e affidabilità superiore. Contattaci direttamente per servizi di calibrazione o riparazione del Tektronix DPO7354.
