Tektronix

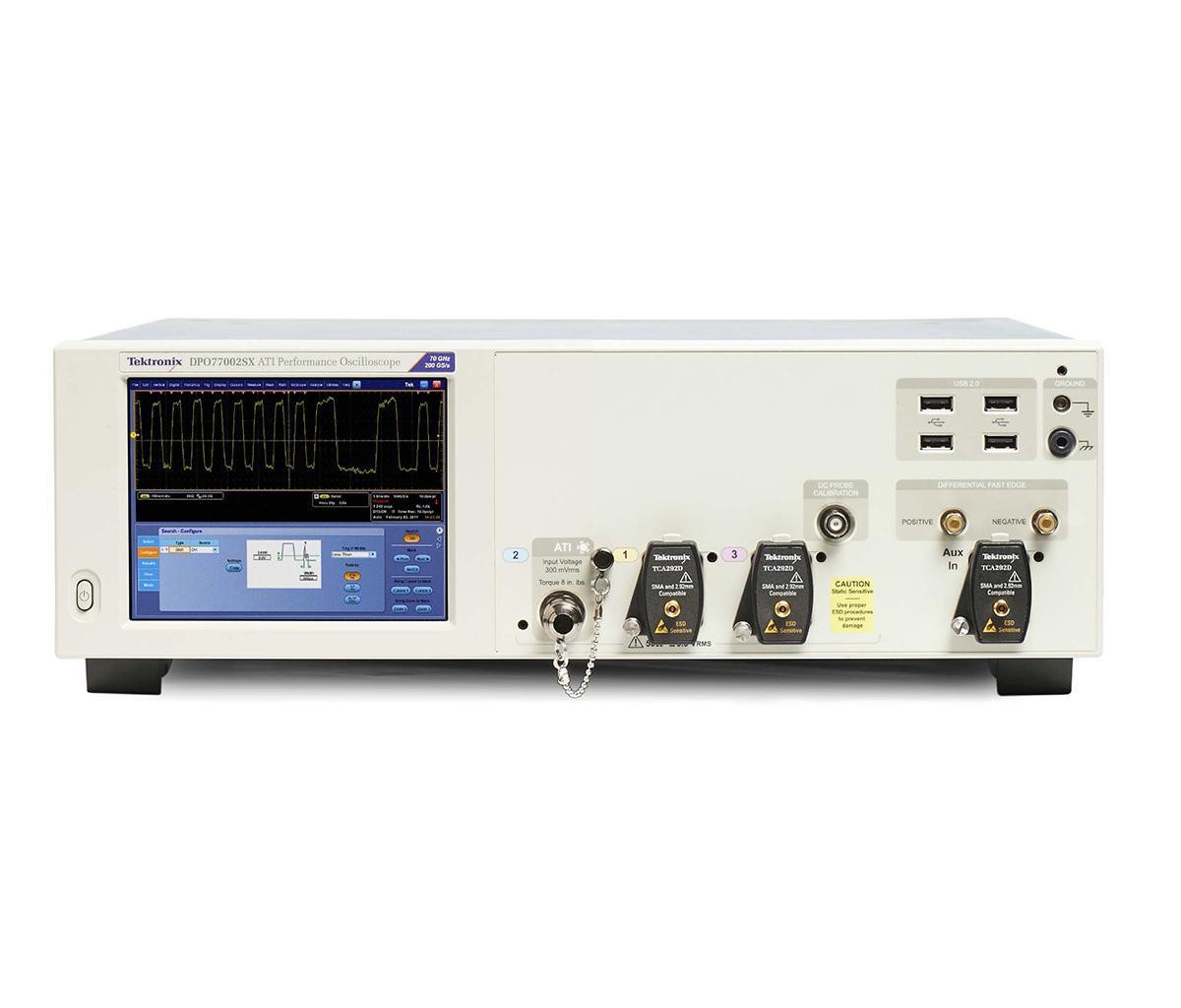

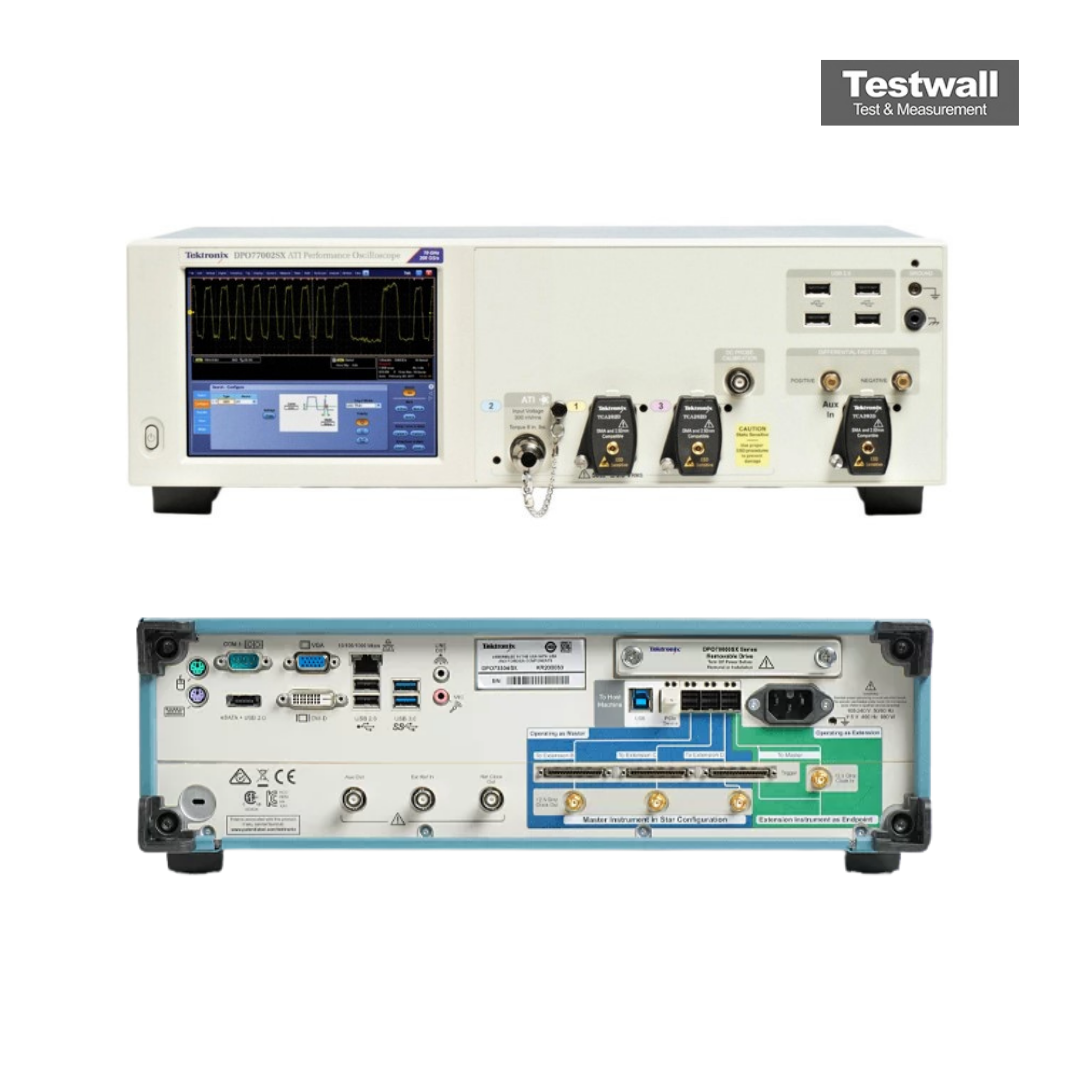

Tektronix DPO77002SX
1 Ch, 70 GHz Real-Time Oscilloscope
70 GHz Larghezza di banda
200 GS/s in tempo reale Frequenza di campionamento
2 canali (espandibile a 4 con connessione ATI) Numero di canali
8 bit (11 bit in modalità alta risoluzione) Risoluzione verticale
62,5 Mpts per canale Profondità di memoria
| Attributo | Valore |
|---|---|
| Larghezza di banda | 70 GHz |
| Frequenza di campionamento | 200 GS/s in tempo reale |
| Numero di canali | 2 canali (espandibile a 4 con connessione ATI) |
| Risoluzione verticale | 8 bit (11 bit in modalità alta risoluzione) |
| Profondità di memoria | 62,5 Mpts per canale |
| Rumore del sistema | Meno di 1,0% della scala verticale a piena larghezza di banda |
| Sensibilità verticale | Da 10 mV/div a 1 V/div |
| Impedenza di ingresso | 50 Ω |
| Display | Monitor LCD da 15,4 pollici ad alta risoluzione (1680 x 1050) |
| Sistema operativo | Windows 10 a 64 bit |
Tektronix DPO77002SX Options:
- DPO77002SX - 10XL - Record Length 125 MS/Ch
- DPO77002SX - 20XL - Record Length 250 MS/Ch
- DPO77002SX - 50XL - Record Length 500 MS/Ch on 4 channels, 1 G/Ch on 2 channels
- DPO77002SX - VET - Visual Trigger
- DPO77002SX - ASM - Advanced Event Search and Mark
- DPO77002SX - LT - Waveform Limit Testing
- DPO77002SX - DJA - Jitter and Eye Analysis Tools - Advanced (DPOJET)
- DPO77002SX - DJAN - DPOJET Noise, Jitter and Eye Analysis Tools (requires DJA)
- DPO77002SX - SDLA64 - Serial Data Link Analysis Visualizer
- DPO77002SX - PAM4 - PAM4 Transmitter Analysis Software
- DPO77002SX - SVE - SignalVu Essentials - Vector Signal Analysis Software
- DPO77002SX - SVA - AM/FM/PM Audio Signal Analysis (Requires Opt. SVE)
- DPO77002SX - SVM - General Purpose Modulation Analysis (Requires Opt. SVE)
- DPO77002SX - SVO - Flexible OFDM Analysis (Requires Opt. SVE)
- DPO77002SX - SVP - Advanced Signal Analysis including pulse measurements (Requires Opt. SVE)
- DPO77002SX - SVT - Frequency and Phase Settling Time Measurements (Requires Opt. SVE)
- DPO77002SX - SV23 - WLAN 802.11a/b/g/j/p Measurement Application (requires Opt. SVE)
- DPO77002SX - SV24 - WLAN 802.11n Measurement Application (requires Opt. SV23)
- DPO77002SX - SV25 - WLAN 802.11ac Measurement Application (requires Opt. SV24)
- DPO77002SX - SV27 - SignalVu Bluetooth Basic LE TX SIG Measurements
- DPO77002SX - SV28 - SignalVu LTE Downlink RF Measurements (requires Opt. SVE)
- DPO77002SX - SSD - Additional Removable Disk - Solid State Drive
- DPO77002SX - A0 - North America Power Plug (115 V, 60 Hz)
- DPO77002SX - A1 - Universal Euro Power Plug (220 V, 50 Hz)
- DPO77002SX - A2 - United Kingdom Power Plug (240 V, 50 Hz)
- DPO77002SX - A3 - Australia Power Plug (240 V, 50 Hz)
- DPO77002SX - A5 - Switzerland Power Plug (220 V, 50 Hz)
- DPO77002SX - A6 - Japan Power Plug (100 V, 50/60 Hz)
- DPO77002SX - A10 - China Power Plug (50 Hz)
- DPO77002SX - A11 - India Power Plug (50 Hz)
- DPO77002SX - A12 - Brazil Power Plug (60 Hz)
- DPO77002SX - A99 - No Power Cord
- DPO77002SX - C3 - Calibration Service 3 Years
- DPO77002SX - C5 - Calibration Service 5 Years
- DPO77002SX - D1 - Calibration Data Report
- DPO77002SX - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO77002SX - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO77002SX - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- DPO77002SX - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- DPO77002SX - IF - Upgrade Installation Service
- DPO77002SX - R3 - Repair Service 3 Years (including warranty)
- DPO77002SX - R5 - Repair Service 5 Years (including warranty)
| Model | DPO77002SX |
|---|
Il Tektronix DPO77002SX è un oscilloscopio digitale al fosforo in tempo reale ad alte prestazioni, ideale per analisi RF, microonde e digitali ad alta velocità. Supporta fino a 70 GHz in modalità canale singolo e 33 GHz per canale in modalità doppio, con campionamento fino a 200 GS/s e memoria fino a 1 Gpoint.
Funzioni avanzate includono la tecnologia ATI a basso rumore, UltraSync per la sincronizzazione precisa e l'analisi di protocolli seriali come USB, PCIe ed Ethernet. FastAcq™ e FastFrame™ catturano oltre 300.000 forme d’onda/s.
Testwall può fornire il Tektronix DPO77002SX usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità e qualità senza pari. Contattaci per calibrazione o riparazione del Tektronix DPO77002SX.
