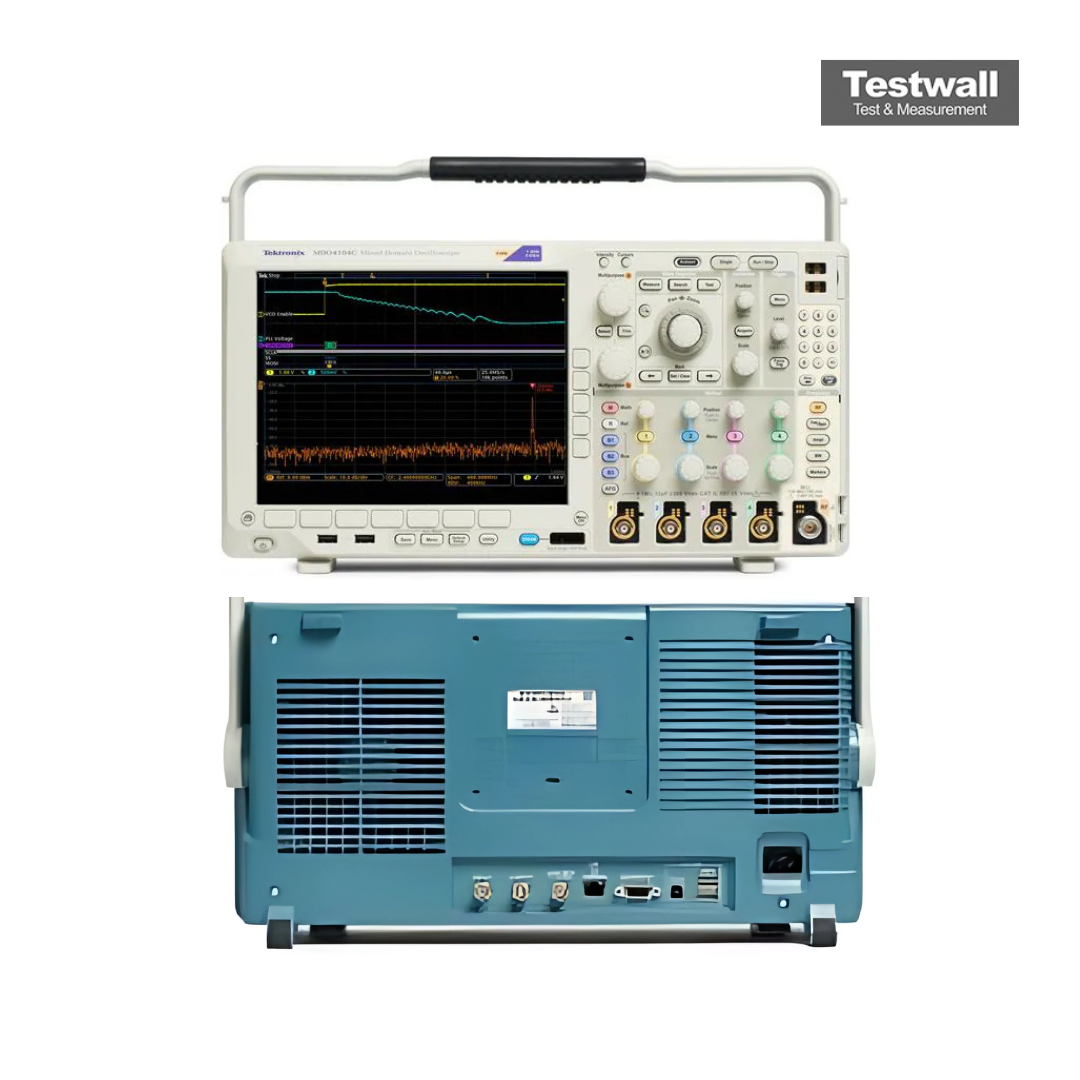

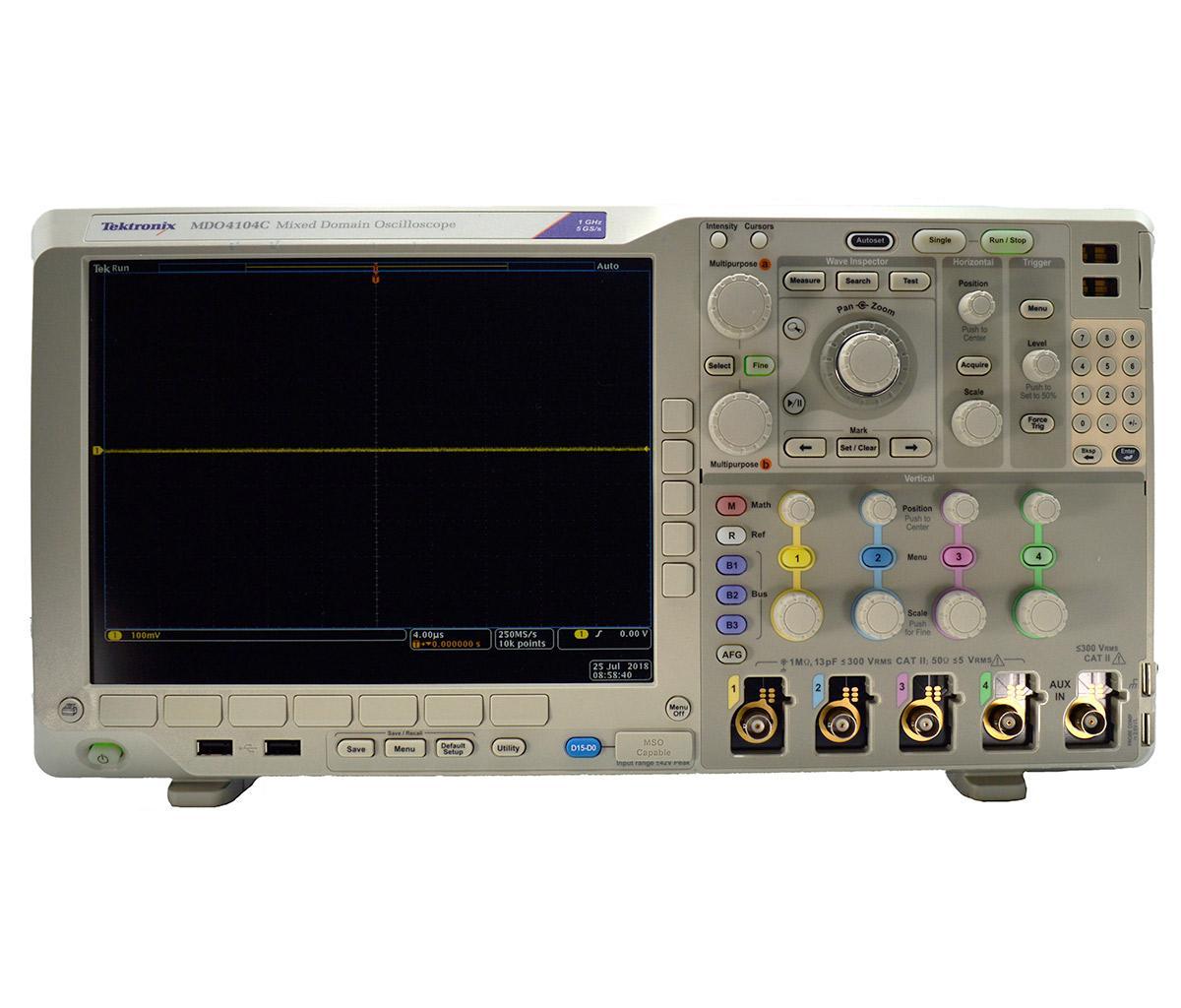

Tektronix MDO4104C
| Attributo | Valore |
|---|---|
| Larghezza di banda | 1 GHz |
| Numero di canali analogici | 4 |
| Frequenza massima di campionamento | 5 GS/s |
| Lunghezza del record | 20 M punti |
| Canali digitali (MSO) | 16 canali digitali |
| Analizzatore di spettro RF integrato | Fino a 3 GHz |
| Risoluzione verticale | 8 bit |
| Display | Schermo touchscreen capacitivo da 11,6 pollici (1920 x 1080) |
| Protocolli di decodifica seriale supportati | I2C, SPI, RS-232/422/485/UART, USB, CAN, LIN, FlexRay, MIL-STD-1553, SENT, I2S/Audio |
| Connettività | USB Host, USB Device, LAN (LXI), slot per modulo Wi-Fi opzionale |
Tektronix MDO4104C Options:
Options available for the Tektronix MDO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO4104C - MDO4AFG - Built-in 50 MHz arbitrary/function generator
- MDO4104C - MDO4MSO - Mixed signal option, 16 digital channels
- MDO4104C - MDO4SA3 - Spectrum analyzer input 9 kHz - 3 GHz
- MDO4104C - MDO4SA6 - Spectrum analyzer input 9 kHz - 6 GHz
- MDO4104C - MDO4TRIG - Advanced RF power level triggering
- MDO4104C - MDO4SEC - Enhanced security
- MDO4104C - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MDO4104C - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO4104C - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO4104C - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MDO4104C - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO4104C - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO4104C - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MDO4104C - DPO4USB - USB 2.0 serial triggering and analysis
- MDO4104C - DPO4LMT - Limit and mask testing
- MDO4104C - DPO4PWR - Power measurement and analysis
- MDO4104C - DPO4VID - Extended video triggering
- MDO4104C - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
Il Tektronix MDO4104C è un oscilloscopio integrato 6-in-1 con una larghezza di banda di 1000 MHz, 4 canali analogici e 16 digitali, e un rate di campionamento di 5 GS/s. Funziona su Windows con una memoria di 20 Mpts.
Questa unità da banco include un analizzatore di spettro, generatore di funzioni, analizzatori logici e di protocollo, e un contatore di frequenza — ideale per debug di sistemi embedded e IoT.
Testwall può fornire il Tektronix MDO4104C usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per calibrazione o riparazione del Tektronix MDO4104C.
