Tektronix

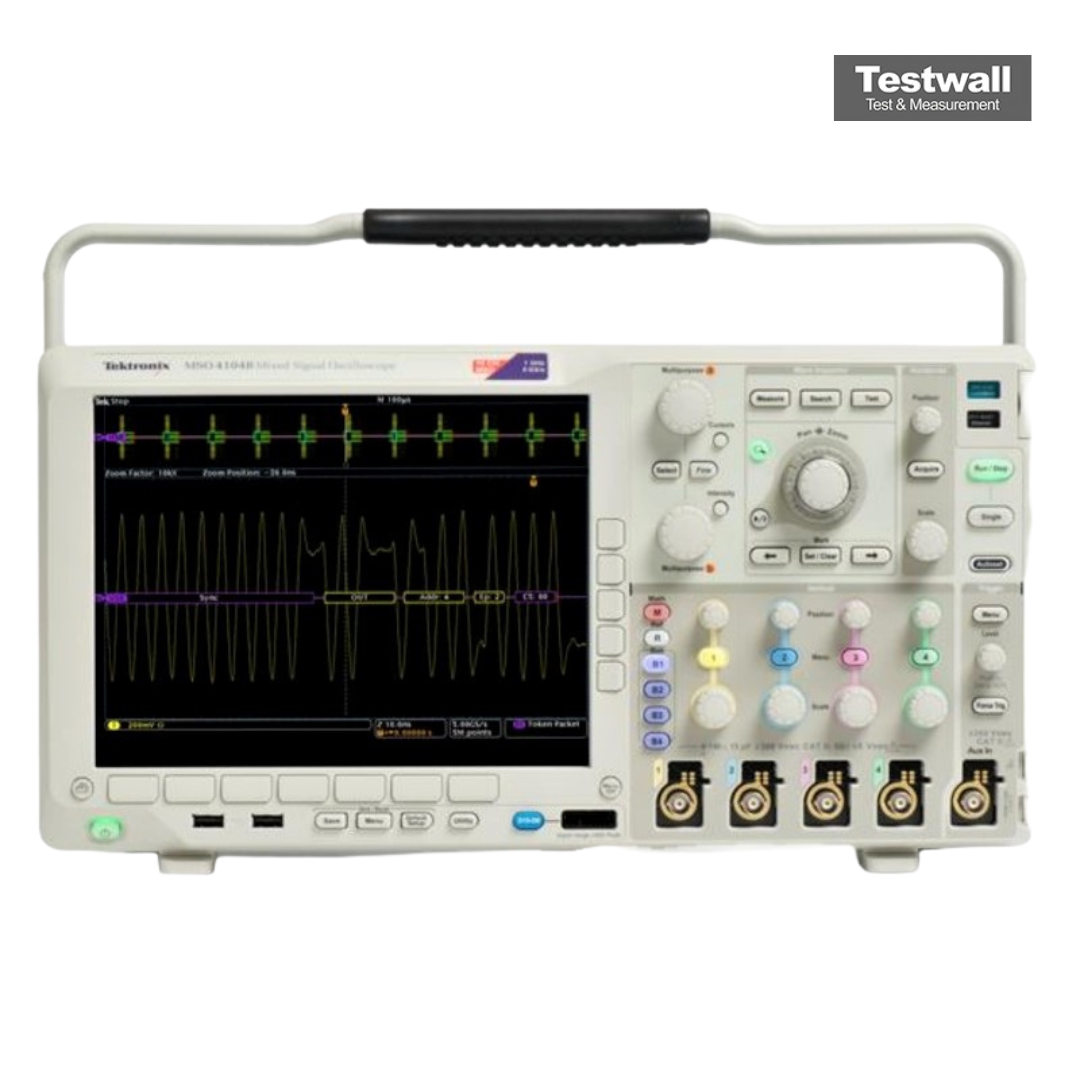

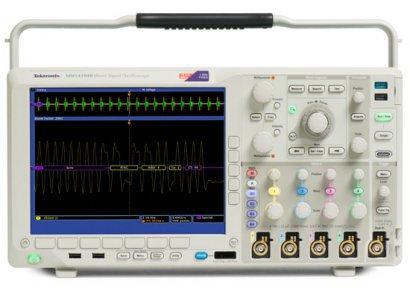

Tektronix MSO4102B
Mixed Signal Oscilloscope, 1 GHz 2 + 16 Ch., 5 GS/s
1 GHz Larghezza di banda
2 Numero di canali analogici
16 Canali digitali
5 GS/s Frequenza di campionamento
20 M punti Lunghezza del record
| Attributo | Valore |
|---|---|
| Larghezza di banda | 1 GHz |
| Numero di canali analogici | 2 |
| Canali digitali | 16 |
| Frequenza di campionamento | 5 GS/s |
| Lunghezza del record | 20 M punti |
| Risoluzione verticale | 8 bit |
| Display | Display a colori WVGA da 10,4 pollici |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Impedenza di ingresso | 1 MΩ o 50 Ω |
| Interfacce di connettività | USB, Ethernet, GPIB (opzionale) |
Tektronix MSO4102B Options:
- MSO4102B - DPO4BND - Application bundle module that enables all of the functionality of the DPO4AERO, DPO4AUDIO, DPO4AUTO, DPO4COMP, DPO4EMBD, DPO4ENET, DPO4LMT, DPO4PWR, DPO4USB and DPO4VID application modules in a single module
- MSO4102B - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MSO4102B - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MSO4102B - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN and LIN)
- MSO4102B - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, and FlexRay)
- MSO4102B - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MSO4102B - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C and SPI)
- MSO4102B - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T and 100BASE-TX)
- MSO4102B - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, and high-speed)
- MSO4102B - DPO4PWR - Power Analysis Application Module
- MSO4102B - DPO4LMT - Limit and Mask Testing Application Module
- MSO4102B - DPO4VID - HDTV and Custom (nonstandard) Video Triggering and Video Picture Module
- MSO4102B - A0 - North America power plug (115 V, 60 Hz)
- MSO4102B - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO4102B - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO4102B - A3 - Australia power plug (240 V, 50 Hz)
- MSO4102B - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO4102B - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO4102B - A10 - China power plug (50 Hz)
- MSO4102B - A11 - India power plug (50 Hz)
- MSO4102B - A12 - Brazil power plug (60 Hz)
- MSO4102B - A99 - No power cord
- MSO4102B - L0 - English manual
- MSO4102B - L1 - French manual
- MSO4102B - L2 - Italian manual
- MSO4102B - L3 - German manual
- MSO4102B - L4 - Spanish manual
- MSO4102B - L5 - Japanese manual
- MSO4102B - L6 - Portuguese manual
- MSO4102B - L7 - Simplified Chinese manual
- MSO4102B - L8 - Traditional Chinese manual
- MSO4102B - L9 - Korean manual
- MSO4102B - L10 - Russian manual
- MSO4102B - L99 - No manual
- MSO4102B - C3 - Calibration Service 3 Years
- MSO4102B - C5 - Calibration Service 5 Years
- MSO4102B - D1 - Calibration Data Report
- MSO4102B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO4102B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO4102B - R5 - Repair Service 5 Years (including warranty)
- MSO4102B - SILV600 - Standard warranty extended to 5 years
| Model | MSO4102B |
|---|
L’oscilloscopio a segnali misti Tektronix MSO4102B combina 2 canali analogici e 16 digitali con larghezza di banda di 1 GHz e campionamento a 5 GS/s per un’analisi dettagliata. Controlli Wave Inspector®, memoria da 20M e misure automatizzate per un’analisi rapida. Supporto per analisi seriali e sonde tramite interfaccia TekVPI®.
Ideale per ingegneri: supporta analisi di potenza, test di maschere di limiti e video. Connessioni USB ed Ethernet per flessibilità d’uso.
Testwall fornisce l’oscilloscopio Tektronix MSO4102B usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili e ad alte prestazioni. Contattaci direttamente per servizi di calibrazione o riparazione del Tektronix MSO4102B.
