Tektronix

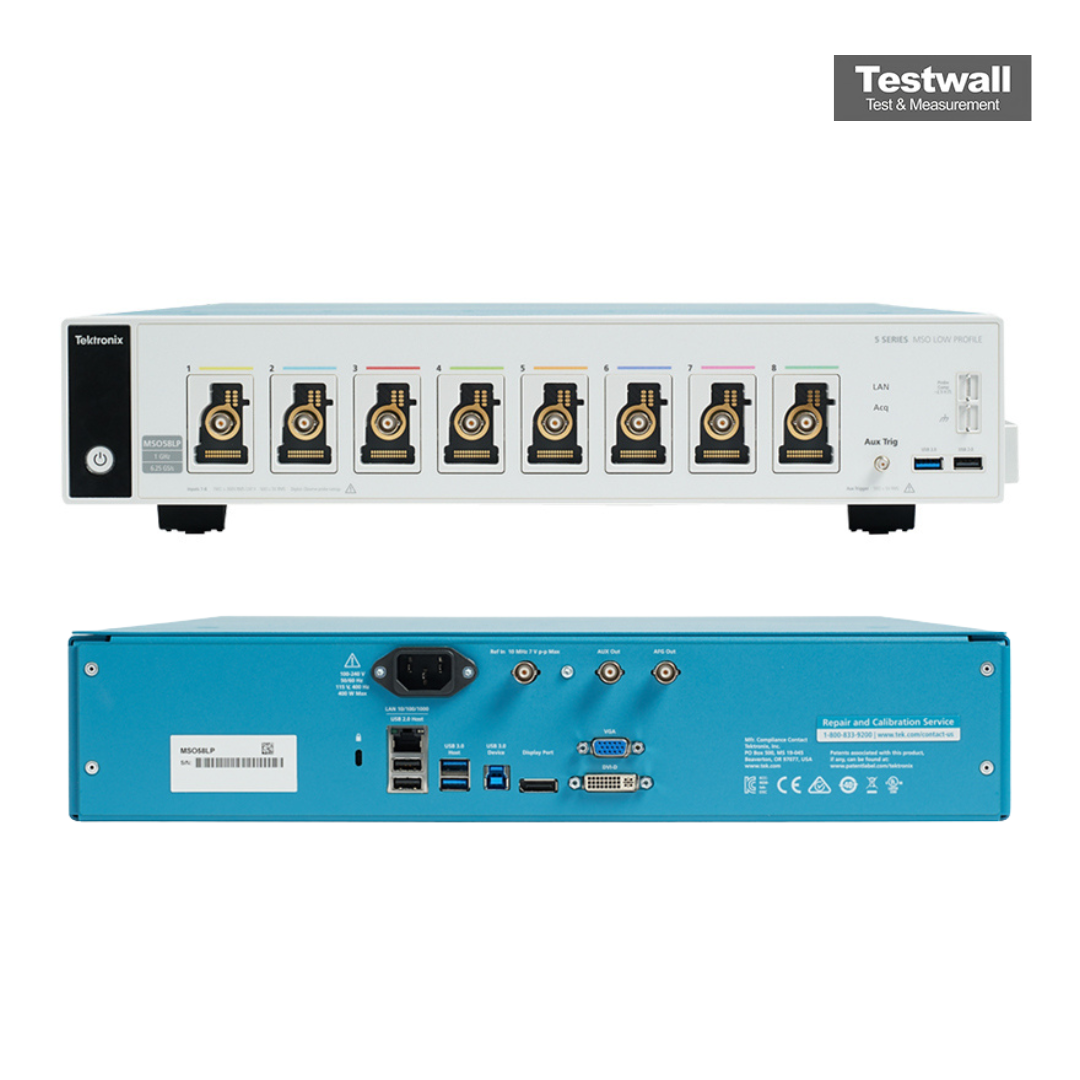

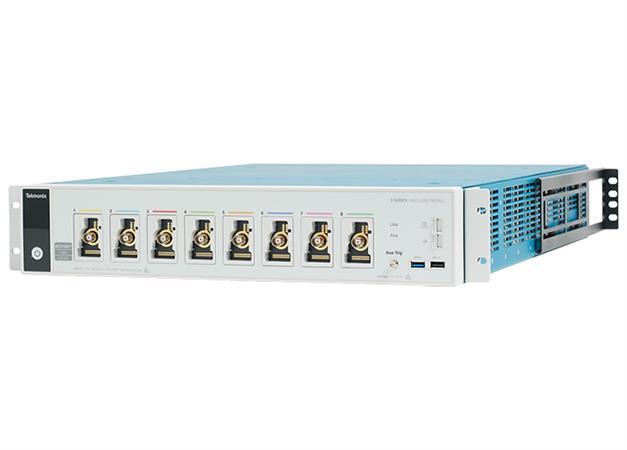

Tektronix MSO58LP
Mixed Signal Oscilloscope Low Profile Oscilloscope
8 Numero di canali analogici
500 MHz Larghezza di banda
6,25 GS/s Frequenza di campionamento
62,5 Mpoints (standard), 125 Mpoints (opzionale) Lunghezza della memoria di acquisizione
12 bit (fino a 16 bit in modalità alta risoluzione) Risoluzione verticale
| Attributo | Valore |
|---|---|
| Numero di canali analogici | 8 |
| Larghezza di banda | 500 MHz |
| Frequenza di campionamento | 6,25 GS/s |
| Lunghezza della memoria di acquisizione | 62,5 Mpoints (standard), 125 Mpoints (opzionale) |
| Risoluzione verticale | 12 bit (fino a 16 bit in modalità alta risoluzione) |
| Canali digitali (MSO) | 8 canali FlexChannel, ciascuno configurabile come 1 canale analogico o 8 canali digitali |
| Display | Display LCD capacitivo touchscreen da 13,3 pollici (1920 x 1080 pixel) |
| Fattore di forma | Formato compatto a basso profilo (Low Profile), adatto per installazione in rack 2U |
| Interfacce di connettività | USB 3.0, LAN (1000BASE-T), DisplayPort, ingresso/uscita ausiliario |
| Sistema operativo | Windows 10 integrato con supporto per analisi avanzata e software opzionali |
Tektronix MSO58LP Options:
- MSO58LP - 5-AFG - Add Arbitrary / Function Generator
- MSO58LP - 5-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO58LP - 5-SRAERO - Aerospace serial bus triggering, decode and analysis (MIL-STD-1553, ARINC 429)
- MSO58LP - 5-SRAUDIO - Audio serial bus triggering, decode and analysis (I2S, LJ, RJ, TDM)
- MSO58LP - 5-SRAUTO - Automotive serial bus triggering, decode and analysis (CAN, CAN FD, LIN, FlexRay)
- MSO58LP - 5-SRAUTOSEN - Automotive sensor serial bus triggering, decode and analysis (SENT)
- MSO58LP - 5-SRCOMP - Computer serial bus triggering, decode and analysis (RS-232/422/485/UART)
- MSO58LP - 5-SREMBD - Embedded serial bus triggering, decode and analysis (I2C, SPI)
- MSO58LP - 5-SRENET - Ethernet serial bus triggering, decode and analysis (10BASE-T, 100BASE-TX)
- MSO58LP - 5-SRPM - Power Management serial bus triggering, decode and analysis (SPMI)
- MSO58LP - 5-SRUSB2 - USB serial bus triggering, decode and analysis (USB2.0 LS, FS, HS)
- MSO58LP - 5-DJA - Advanced Jitter and Eye Analysis
- MSO58LP - 5-PWR - Power Measurement and Analysis
- MSO58LP - 5-PS2 - Power Solution Bundle (5-PWR, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
- MSO58LP - A0 - North America power plug (115 V, 60 Hz)
- MSO58LP - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO58LP - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO58LP - A3 - Australia power plug (240 V, 50 Hz)
- MSO58LP - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO58LP - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO58LP - A10 - China power plug (50 Hz)
- MSO58LP - A11 - India power plug (50 Hz)
- MSO58LP - A12 - Brazil power plug (60 Hz)
- MSO58LP - A99 - No power cord
- MSO58LP - R5 - Standard Warranty Extended to 5 Years
- MSO58LP - C3 - Calibration Service 3 Years
- MSO58LP - C5 - Calibration Service 5 Years
- MSO58LP - D1 - Calibration Data Report
- MSO58LP - D3 - Calibration Data Report 3 Years (with Option C3)
- MSO58LP - D5 - Calibration Data Report 5 Years (with Option C5)
| Model | MSO58LP |
|---|
Il Tektronix MSO58LP è un oscilloscopio low-profile della serie 5 MSO con 8 FlexChannel che supportano un segnale analogico o 8 digitali tramite sonde TLP058. Frequenza di campionamento 6,25 GS/s, memoria da 125 Mpunti, velocità di acquisizione >500.000 forme d’onda/s. Visualizzazione di forme, spettro o entrambe.
Strumenti avanzati di misura, AFG opzionale, controllo completo tramite monitor touch esterni – design compatibile con montaggio in rack.
Testwall può fornire il Tektronix MSO58LP usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente per calibrazione o riparazione del Tektronix MSO58LP.
