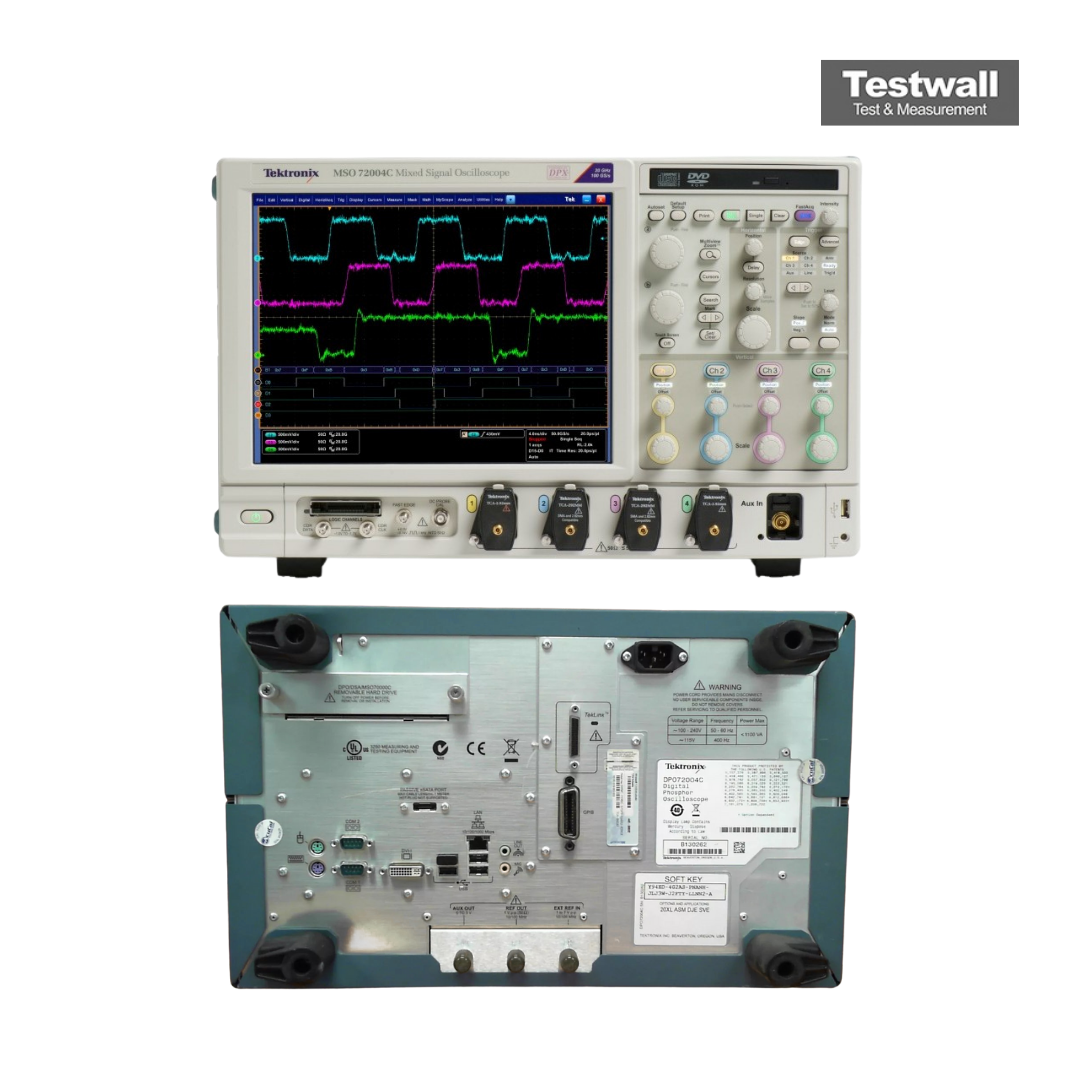

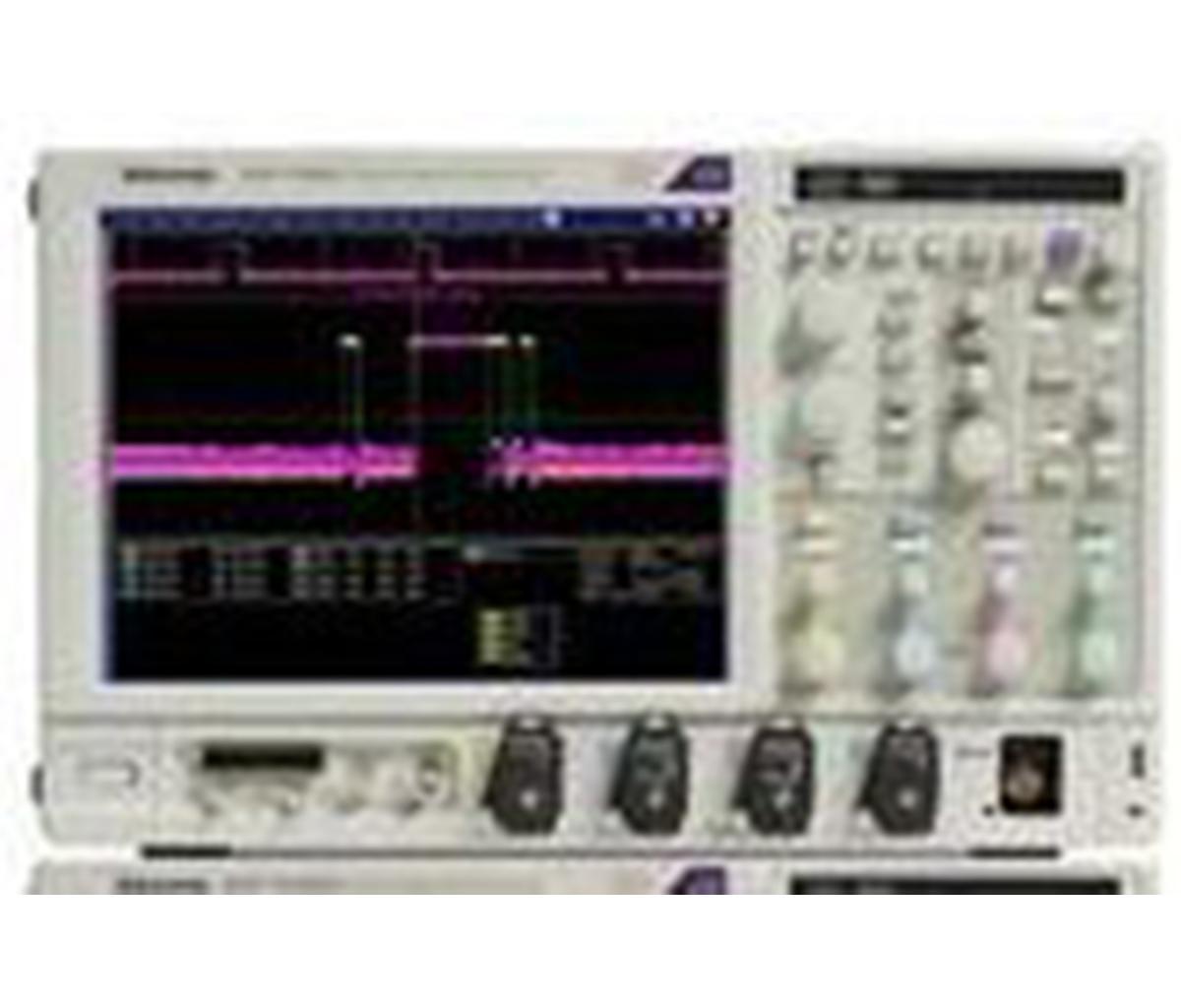

Tektronix MSO72004C
| Attributo | Valore |
|---|---|
| Larghezza di banda | 20 GHz |
| Numero di canali analogici | 4 |
| Frequenza di campionamento massima | 50 GS/s |
| Lunghezza della memoria di acquisizione | 250 Mpoints (standard), fino a 2 Gpoints (opzionale) |
| Risoluzione verticale | 8 bit (fino a 11 bit in modalità alta risoluzione) |
| Canali digitali (MSO) | 16 canali logici digitali |
| Display | Display a colori da 15,3 pollici WXGA (1366 x 768 pixel) |
| Impedenza di ingresso | 50 Ω oppure 1 MΩ |
| Sensibilità verticale | Da 1 mV/div a 1 V/div (con sonda 1:1) |
| Interfacce di connettività | USB, LAN (LXI), DVI-I, slot per moduli opzionali |
Tektronix MSO72004C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO72004C - 2XL - Extended record length
- MSO72004C - 5XL - Extended record length
- MSO72004C - 10XL - Extended record length
- MSO72004C - 20XL - Extended record length
- MSO72004C - 50XL - Extended record length
- MSO72004C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- MSO72004C - DJAN - DPOJET jitter and noise analysis
- MSO72004C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- MSO72004C - DDRA - DDR memory bus analysis
- MSO72004C - ST6G - 6.25 Gb/s serial pattern trigger
- MSO72004C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO72004C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO72004C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO72004C - SR-USB - USB 2.0 serial triggering and analysis
- MSO72004C - SR-PCIE - PCI Express serial analysis
- MSO72004C - SR-810B - 8b/10b serial analysis
- MSO72004C - MTH - Mask testing
- MSO72004C - LT - Limit testing
- MSO72004C - VET - Visual trigger
- MSO72004C - ASM - Advanced search and mark
L'oscilloscopio Tektronix MSO72004C offre un'acquisizione di segnale ad alte prestazioni con una larghezza di banda analogica di 20 GHz e campionamento a 100 GS/s su 4 canali analogici e 16 digitali. Il tempo di salita di 14 ps garantisce elevata risoluzione temporale, con porte Ethernet 10/100 e USB 2.0 anteriori e posteriori.
Ideale per analisi complesse, l'MSO72004C include uscita video per visualizzazione esterna ed è perfetto per l'intero ciclo di sviluppo ingegneristico.
Testwall può fornire il Tektronix MSO72004C usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio superiori. Contattaci per la calibrazione o la riparazione del Tektronix MSO72004C.
