Tektronix
Tektronix P5200
Differential Probe, 1300V
50 MHz Larghezza di banda
±1300 V (picco) Tensione differenziale massima
±1300 V (picco) Tensione di modo comune massima
50X / 500X Rapporto di attenuazione
10 MΩ in parallelo con 7 pF Impedenza di ingresso
| Attributo | Valore |
|---|---|
| Larghezza di banda | 50 MHz |
| Tensione differenziale massima | ±1300 V (picco) |
| Tensione di modo comune massima | ±1300 V (picco) |
| Rapporto di attenuazione | 50X / 500X |
| Impedenza di ingresso | 10 MΩ in parallelo con 7 pF |
| Rifiuto di modo comune (CMRR) | 80 dB a 60 Hz |
| Tensione di alimentazione | Alimentato tramite oscilloscopio (±15 V) |
| Lunghezza del cavo della sonda | 1,2 m |
| Temperatura operativa | 0°C - 50°C |
| Compatibilità | Oscilloscopi Tektronix con connettore di alimentazione per sonde |
Tektronix P5200 Options:
- P5200 - A0 - North America power plug (115 V, 60 Hz)
- P5200 - A1 - Universal Euro power plug (220 V, 50 Hz)
- P5200 - A2 - United Kingdom power plug (240 V, 50 Hz)
- P5200 - A3 - Australia power plug (240 V, 50 Hz)
- P5200 - A4 - North America power plug (240 V, 50 Hz)
- P5200 - A5 - Switzerland power plug (220 V, 50 Hz)
- P5200 - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- P5200 - A10 - China power plug (50 Hz)
- P5200 - A11 - India power plug (50 Hz)
- P5200 - A12 - Brazil power plug (60 Hz)
- P5200 - A99 - No power cord
- P5200 - C3 - Calibration Service 3 Years
- P5200 - C5 - Calibration Service 5 Years
- P5200 - D1 - Calibration Data Report
- P5200 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- P5200 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- P5200 - R3 - Repair Service 3 Years (including warranty)
- P5200 - R5 - Repair Service 5 Years (including warranty)
- P5200 - SILV200 - Standard warranty extended to 5 years
| Model | P5200 |
|---|

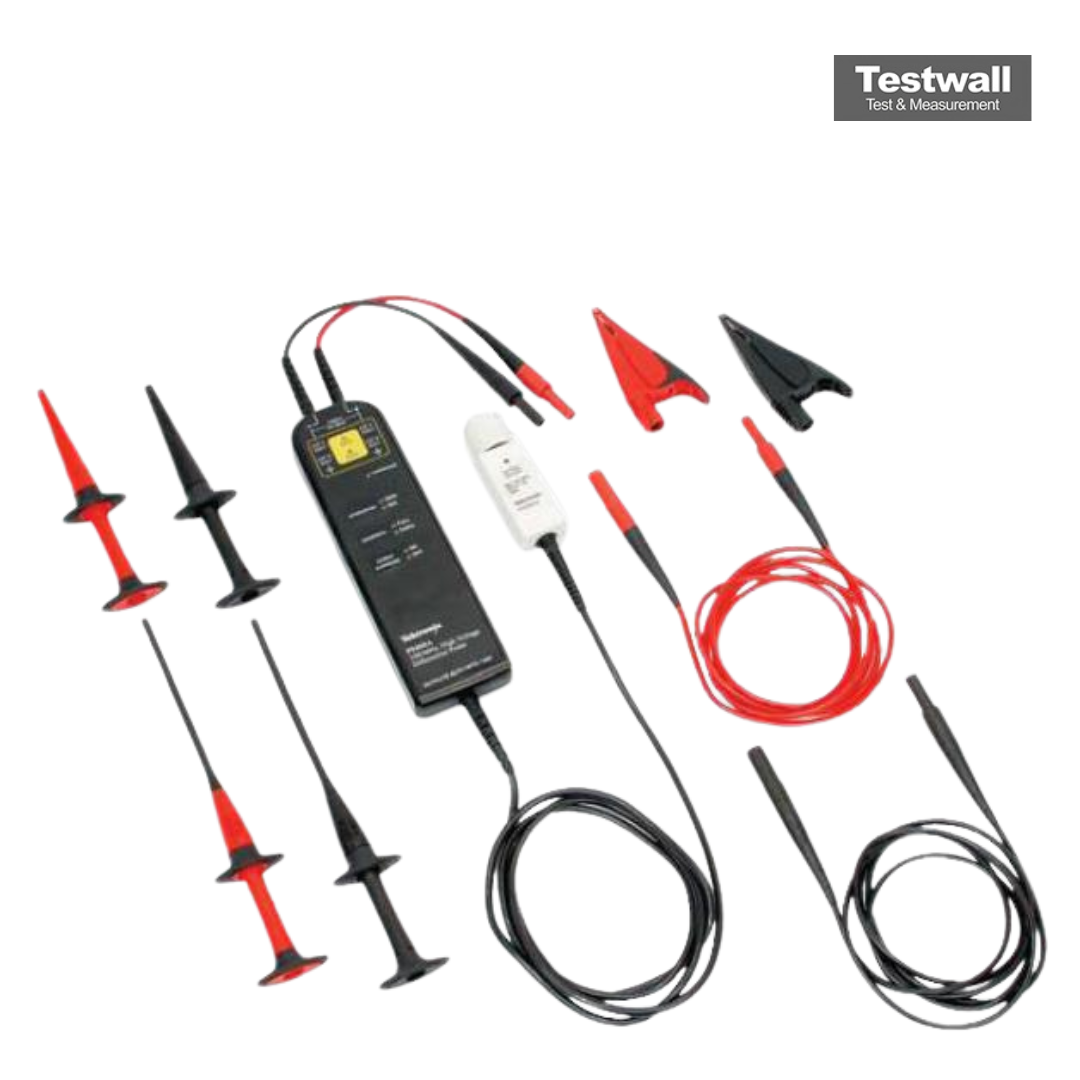

Il Tektronix P5200A è una sonda differenziale attiva ad alta tensione con interfaccia BNC, progettata per misurazioni di segnali flottanti. Con attenuazione selezionabile (50X/500X), banda passante di 50 MHz e ±1300 V differenziale, converte i segnali in uscita riferiti a massa in modo sicuro.
Ideale per elettronica di potenza, alimentatori switching, motori e convertitori. Impedenza di ingresso 10 MΩ e set completo di accessori incluso.
Testwall può fornire il Tektronix P5200A usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti di alta qualità con affidabilità senza pari. Contattaci per calibrazione o riparazione del Tektronix P5200A.
