Tektronix

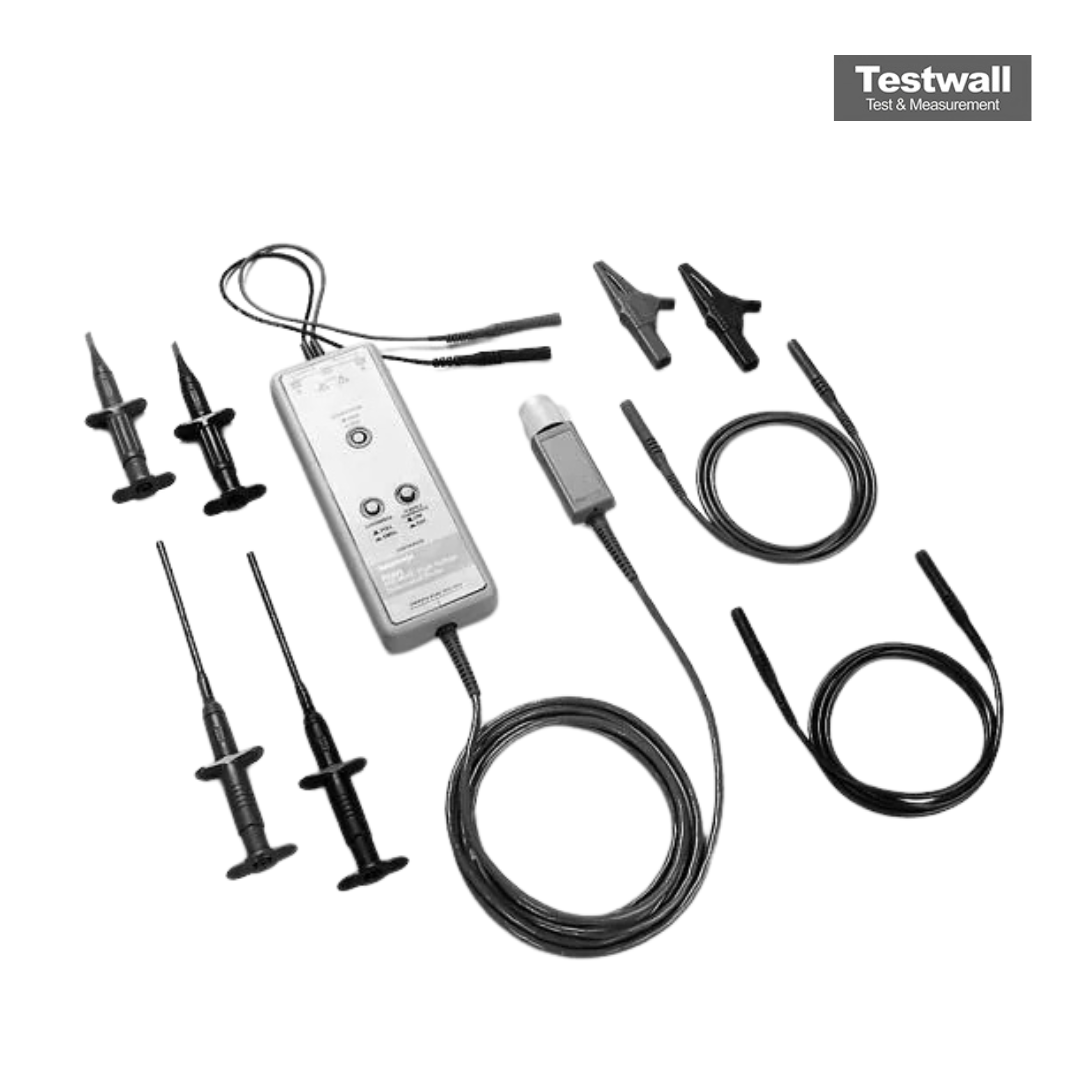

Tektronix P5205
High Voltage Differential Probe, 100 MHz
100 MHz Larghezza di banda
±1300 V (picco) Tensione di ingresso massima (differenziale)
±2600 V (picco) Tensione di ingresso massima (modo comune)
50X / 500X Rapporto di attenuazione
10 MΩ in parallelo con 7 pF Impedenza di ingresso
| Attributo | Valore |
|---|---|
| Larghezza di banda | 100 MHz |
| Tensione di ingresso massima (differenziale) | ±1300 V (picco) |
| Tensione di ingresso massima (modo comune) | ±2600 V (picco) |
| Rapporto di attenuazione | 50X / 500X |
| Impedenza di ingresso | 10 MΩ in parallelo con 7 pF |
| Tensione di lavoro massima (CAT III) | 1000 V RMS |
| Coefficiente di reiezione del modo comune (CMRR) | 10.000:1 (80 dB) a 60 Hz |
| Tempo di salita | 3,5 ns |
| Alimentazione | Alimentato tramite oscilloscopio compatibile Tektronix |
| Compatibilità | Oscilloscopi Tektronix serie TDS, TPS e MSO/DPO |
Tektronix P5205 Options:
- P5205 - C3 - Calibration Service 3 Years
- P5205 - C5 - Calibration Service 5 Years
- P5205 - D1 - Calibration Data Report
- P5205 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- P5205 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- P5205 - R3 - Repair Service 3 Years (including warranty)
- P5205 - R5 - Repair Service 5 Years (including warranty)
- P5205 - SILV200 - Standard warranty extended to 5 years
| Model | P5205 |
|---|
Il Tektronix P5205 è una sonda differenziale attiva da 100 MHz progettata per misurare in sicurezza segnali fino a ±1300 V in circuiti flottanti. Supporta attenuazione 50X/500X e funziona tramite interfaccia TekProbe®, ideale per drive motore e convertitori.
Con resistenza d'ingresso di 4 MΩ, capacità di 7 pF e alto CMRR (80 dB a 60 Hz), assicura un'elevata fedeltà del segnale.
Testwall può fornire il Tektronix P5205 usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti di alta qualità con affidabilità senza pari. Contattaci per calibrazione o riparazione del Tektronix P5205.
