Tektronix

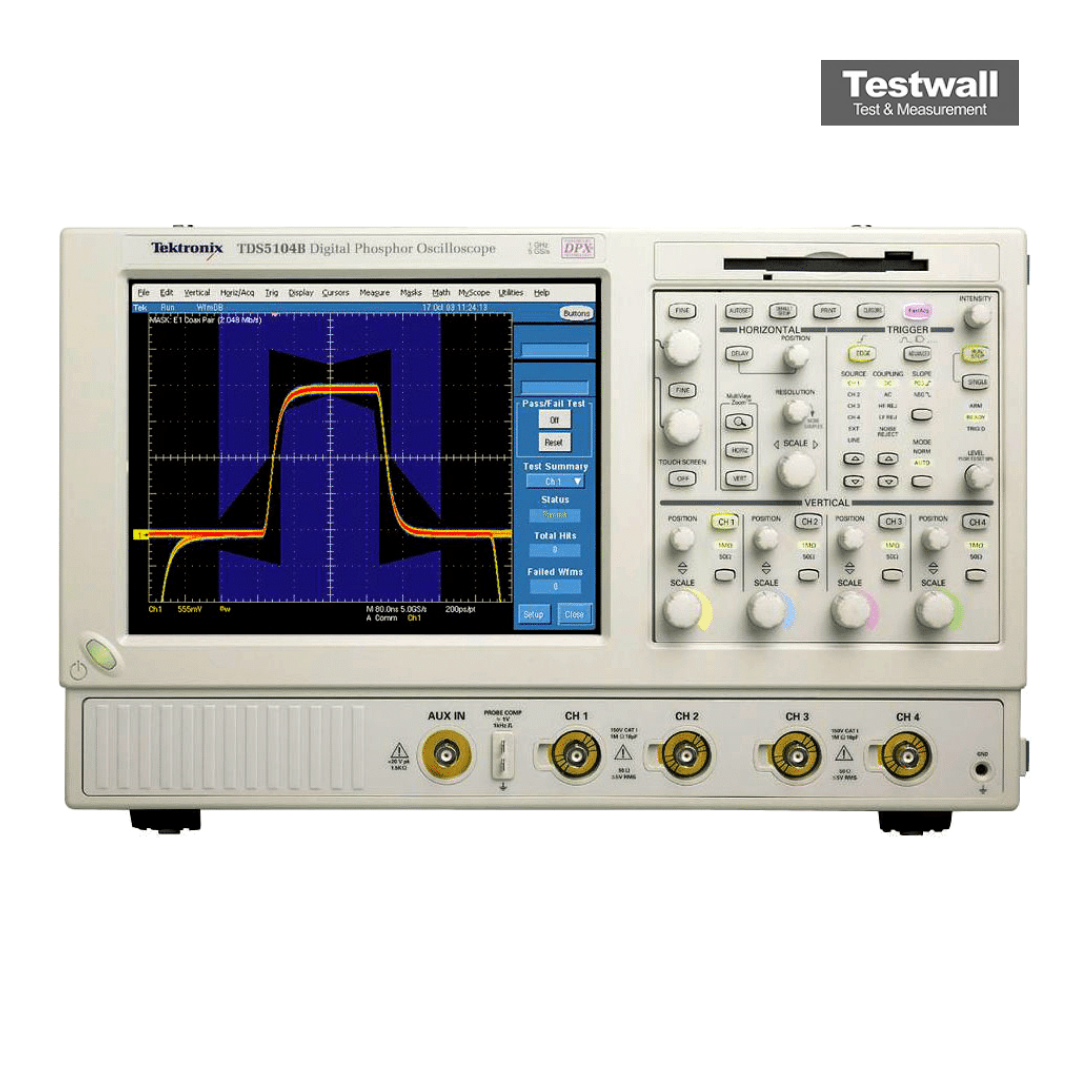

Tektronix TDS5104B
Oscilloscope, 1GHz 4 Ch., 5 GS/s
1 GHz Larghezza di banda
4 Numero di canali
5 GS/s Frequenza di campionamento massima
fino a 16 M punti Lunghezza del record
8 bit Risoluzione verticale
| Attributo | Valore |
|---|---|
| Larghezza di banda | 1 GHz |
| Numero di canali | 4 |
| Frequenza di campionamento massima | 5 GS/s |
| Lunghezza del record | fino a 16 M punti |
| Risoluzione verticale | 8 bit |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Base dei tempi | 200 ps/div - 200 s/div |
| Display | LCD a colori da 10,4 pollici |
| Interfacce di connettività | USB, GPIB, Ethernet, VGA |
| Sistema operativo integrato | Windows XP Embedded |
Tektronix TDS5104B Options:
- TDS5104B - Opt. 1R - Rackmount kit
- TDS5104B - Opt. SM - Communication mask testing
- TDS5104B - Opt. VNM - CAN bus decode requires ATM1 trigger module
- TDS5104B - Opt. PS1 - Power bundle that includes TCP202 DC-coupled current probe, P5205 high-voltage differential probe, TDSPWR3 power measurement software, and power deskew fixture
- TDS5104B - Opt. CP2 - TDSCPM2 – ANSI/ITU telecom pulse compliance testing software (Requires Option SM)
- TDS5104B - Opt. ET3 - TDSET3 – Ethernet compliance test software
- TDS5104B - Opt. JA3 - TDSJIT3 v2.0 Advanced – Jitter and timing analysis software
- TDS5104B - Opt. JE3 - TDSJIT3 v2.0 Essentials – Jitter and timing analysis software
- TDS5104B - Opt. PW3 - TDSPWR3 – Power measurement software
- TDS5104B - Opt. USB - USB 2.0 compliance test software only
- TDS5104B - Opt. A0 - North America power plug
- TDS5104B - Opt. A1 - Universal Euro power plug
- TDS5104B - Opt. A2 - United Kingdom power plug
- TDS5104B - Opt. A3 - Australia power plug
- TDS5104B - Opt. A4 - 240 V North America power plug
- TDS5104B - Opt. A5 - Switzerland power plug
- TDS5104B - Opt. A6 - Japan power plug
- TDS5104B - Opt. A10 - China power plug
- TDS5104B - Opt. A99 - No power cord or AC adapter
- TDS5104B - Opt. L0 - English Manual
- TDS5104B - Opt. L1 - French Manual
- TDS5104B - Opt. L3 - German Manual
- TDS5104B - Opt. L5 - Japanese Manual
- TDS5104B - Opt. L7 - Simple Chinese Manual
- TDS5104B - Opt. L8 - Traditional Chinese Manual
- TDS5104B - Opt. L9 - Korean Manual
- TDS5104B - Opt. L10 - Russian Manual
- TDS5104B - Opt. C3 - Calibration Service 3 Years
- TDS5104B - Opt. C5 - Calibration Service 5 Years
- TDS5104B - Opt. D1 - Calibration Data Report
- TDS5104B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- TDS5104B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- TDS5104B - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- TDS5104B - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- TDS5104B - Opt. R3 - Repair Service 3 Years (including warranty)
- TDS5104B - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | TDS5104B |
|---|
Il Tektronix TDS5104B è un oscilloscopio digitale a fosfori con larghezza di banda di 1 GHz, 4 canali, campionamento a 5 GS/s e memoria fino a 16M. Con tecnologia DPX®, acquisisce oltre 100.000 forme d’onda/s per una diagnostica precisa.
Comprende test maschera di comunicazione, verifica limiti, controlli personalizzati MyScope, schermo touch 10,4" e accesso remoto – ideale per segnali complessi.
Testwall può fornire il Tektronix TDS5104B usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili e performanti. Contattaci per calibrazione o riparazione del Tektronix TDS5104B.
