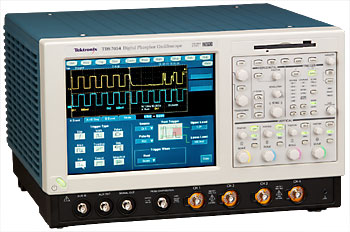

Tektronix TDS7254
| Attributo | Valore |
|---|---|
| Larghezza di banda | 2,5 GHz |
| Numero di canali | 4 |
| Frequenza di campionamento | 20 GS/s |
| Lunghezza del record | fino a 16.000.000 di punti |
| Risoluzione verticale | 8 bit |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Base dei tempi | 200 ps/div - 40 s/div |
| Display | Monitor a colori da 10,4 pollici (LCD TFT) |
| Interfacce di connettività | GPIB, Ethernet, USB |
| Sistema operativo | Windows XP Embedded |
Tektronix TDS7254 Options:
- TDS7254 - 1M - Acquisition Memory: 2 Msamples max, 500 ksamples/ch
- TDS7254 - 2M - Acquisition Memory: 8 Msamples max, 2 Msamples/ch
- TDS7254 - 3M - Acquisition Memory: 16 Msamples max, 4 Msamples/ch
- TDS7254 - 4M - Acquisition Memory: 32 Msamples max, 8 Msamples/ch
- TDS7254 - 1K - Mounting: K4000 Scope cart
- TDS7254 - 1R - Mounting: Rackmount kit
- TDS7254 - J1 - Software: TDSJIT2 Jitter Analysis Software
- TDS7254 - J2 - Software: TDSDDM2 Disk Drive Analysis Software
- TDS7254 - 30 - Probe Option: No Probes
- TDS7254 - 33 - Probe Option: Add (1) P6158 3 GHz, 20x Low C Probe
- TDS7254 - 34 - Probe Option: Add (1) P6247 1.0 GHz Differential Probe
- TDS7254 - 35 - Probe Option: Add (1) P6243 1.0 GHz Active Probe
- TDS7254 - 36 - Probe Option: Add (1) P6139A 500 MHz, 10x Passive Probe
- TDS7254 - 37 - Probe Option: Add (1) P6245 1.5 GHz Active Probe
- TDS7254 - 39 - Probe Option: Add (1) P6248 1.7 GHz Differential Probe
- TDS7254 - 51 - Probe Option: Add (1) P7240 4 GHz Active Probe
- TDS7254 - 52 - Probe Option: Add (1) P7330 3 GHz Differential Probe
- TDS7254 - A1 - Power Cord: Universal European power cord (220 V, 50 Hz)
- TDS7254 - A2 - Power Cord: UK power cord (240 V, 50 Hz)
- TDS7254 - A3 - Power Cord: Australia power cord (240 V, 50 Hz)
- TDS7254 - A5 - Power Cord: Switzerland power cord (220 V, 50 Hz)
- TDS7254 - A99 - Power Cord: No power cord
- TDS7254 - AC - Power Cord: China power cord
- TDS7254 - D1 - Service: Calibration data report
- TDS7254 - C3 - Service: Additional 2 years of calibration
- TDS7254 - D3 - Service: Calibration data report for Option C3
- TDS7254 - R3 - Service: Additional 2 years of repair
| Model | TDS7254 |
|---|

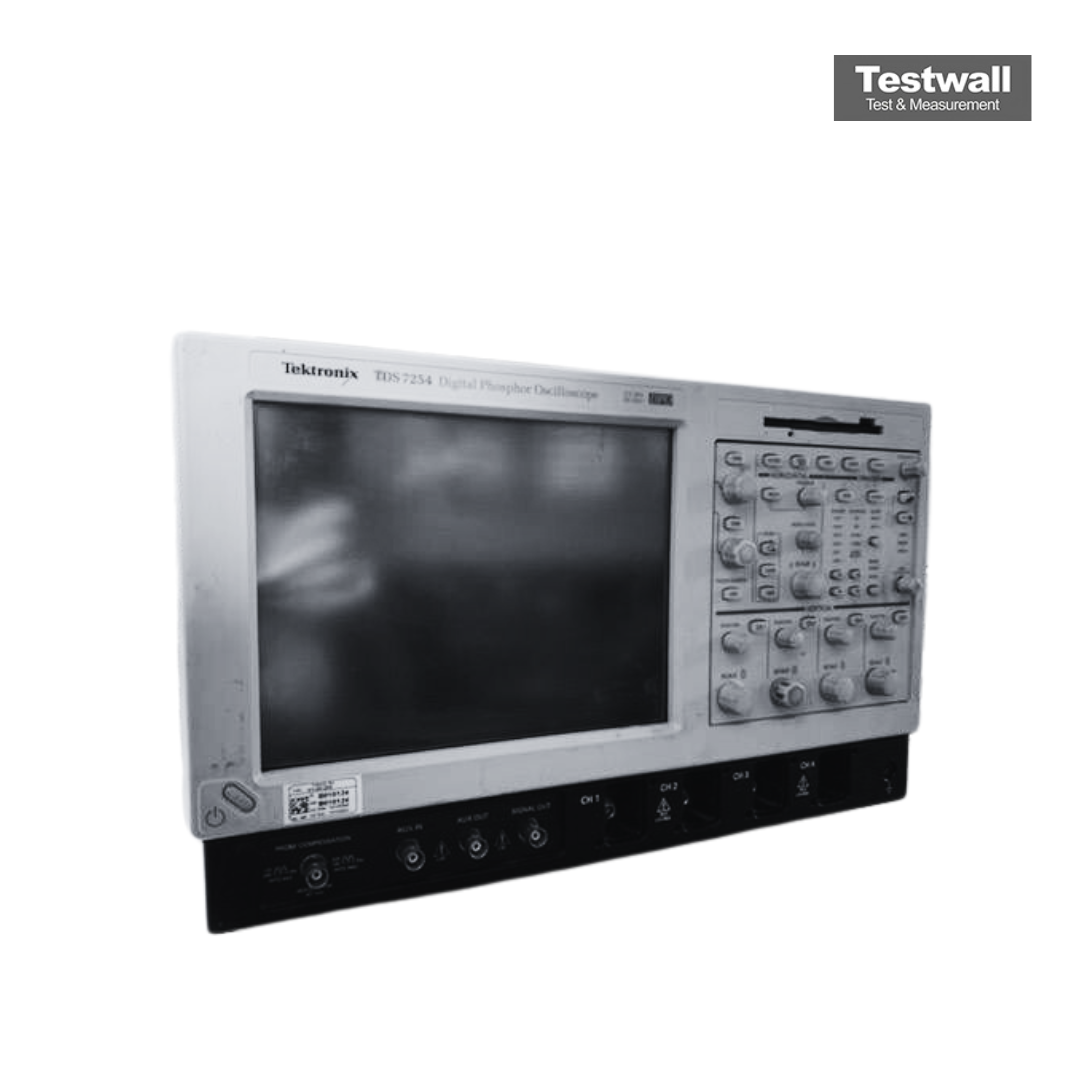

Il Tektronix TDS7254 è un oscilloscopio digitale a fosfori a 4 canali con una larghezza di banda analogica di 2,5 GHz e campionamento fino a 20 GS/s su un canale singolo. Alta fedeltà del segnale, tempo di salita di 160 ps e memoria standard di 400.000 punti per canale lo rendono ideale per l'analisi di segnali digitali e RF ad alta velocità.
Con la modalità FastAcq e il triggering avanzato, il TDS7254 cattura oltre 400.000 forme d'onda al secondo. Include opzioni di memoria profonda, prestazioni a basso rumore e digitalizzatori indipendenti per ogni canale per una temporizzazione accurata.
Testwall può fornire il Tektronix TDS7254 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci per calibrazione o riparazione del Tektronix TDS7254.
