Tektronix TLP058
FlexChannel (TM)
Sonda logica differenziale Tipo di sonda
6 GHz Larghezza di banda
100 kΩ in parallelo con 0,55 pF Impedenza di ingresso
±15 V (picco) Tensione massima di ingresso
10X Rapporto di attenuazione
| Attributo | Valore |
|---|---|
| Tipo di sonda | Sonda logica differenziale |
| Larghezza di banda | 6 GHz |
| Impedenza di ingresso | 100 kΩ in parallelo con 0,55 pF |
| Tensione massima di ingresso | ±15 V (picco) |
| Rapporto di attenuazione | 10X |
| Compatibilità oscilloscopio | Oscilloscopi Tektronix serie MSO/DPO70000, MSO/DPO5000, DPO7000 |
| Tensione di modo comune | ±8 V (massimo) |
| Rigetto di modo comune (CMRR) | >30 dB a 1 GHz |
| Lunghezza del cavo | 1,2 m |
| Temperatura di esercizio | 0°C - 50°C |
| Model | TLP058 |
|---|

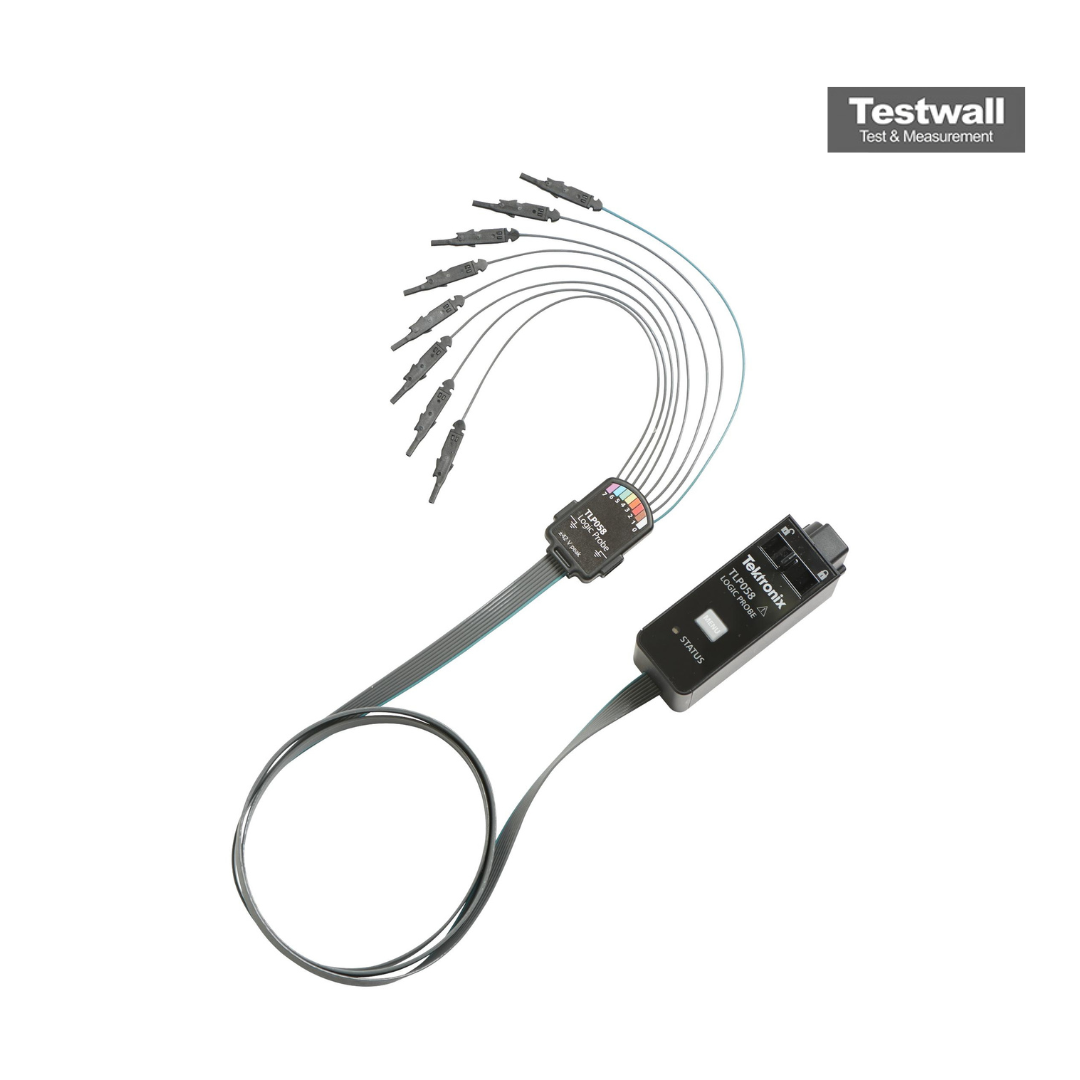

La sonda logica Tektronix TLP058 FlexChannel® offre 8 canali di ingresso digitali ad alta fedeltà, compatibile con gli MSO delle serie 5 e 6, inclusi MSO54, MSO56, MSO58 e MSO64. Supporta resistenza di ingresso di 100kΩ ±1%, capacità di 3pF, soglia di ±40V e campionamento a 6,25GS/s.
Ideale per collegarsi a bus digitali e segnali sul dispositivo in prova, la TLP058 rileva impulsi minimi da 1ns e funziona da 0°C a +50°C.
Testwall può fornire la Tektronix TLP058 usata, completamente testata. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità di servizio senza pari. Contattaci per calibrazione o riparazione della Tektronix TLP058.
