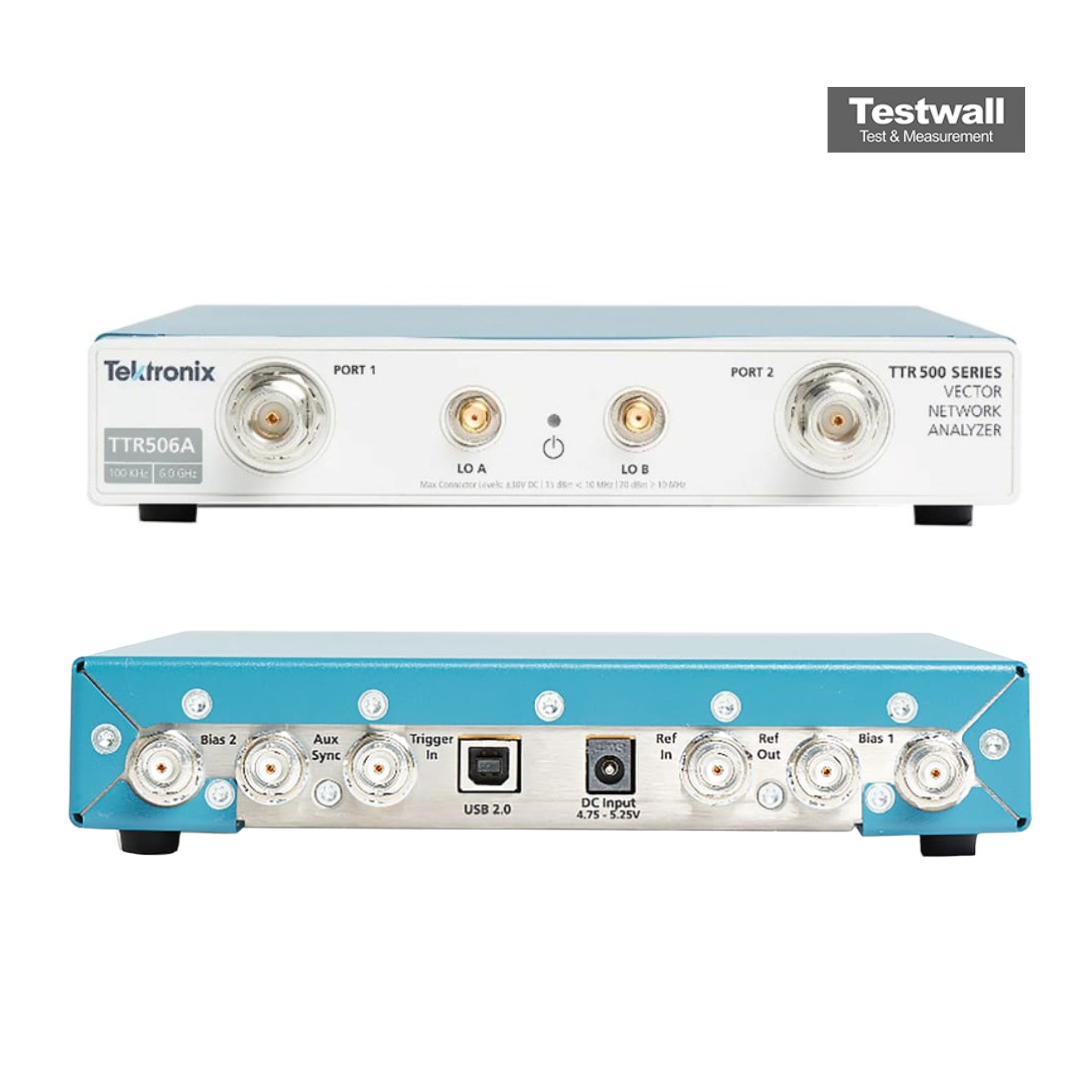

Tektronix TTR506A
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 300 kHz – 6 GHz |
| Porte di Misura | 2 porte (analizzatore di rete vettoriale a 2 porte) |
| Dinamica di Misura | Fino a 127 dB |
| Potenza di Uscita | Da -45 dBm a +3 dBm |
| Impedenza di Sistema | 50 Ohm |
| Connettori RF | N tipo (femmina) |
| Interfacce di Connettività | USB, LAN (Ethernet 1 GbE), GPIB (opzionale) |
| Numero di Punti di Misura | Da 1 a 100.001 punti per sweep |
| Parametri di Misura | Parametri S (S11, S12, S21, S22), impedenza, ammettenza, TDR |
| Alimentazione | 100–240 V CA, 50/60 Hz |
Tektronix TTR506A Options:
- TTR506A - Opt. A0 - North America power plug (115 V, 60 Hz)
- TTR506A - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- TTR506A - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- TTR506A - Opt. A3 - Australia power plug (240 V, 50 Hz)
- TTR506A - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- TTR506A - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- TTR506A - Opt. A10 - China power plug (50 Hz)
- TTR506A - Opt. A11 - India power plug (50 Hz)
- TTR506A - Opt. A12 - Brazil power plug (60 Hz)
- TTR506A - Opt. A99 - No power cord
- TTR506A - Opt. C3 - Calibration Service 3 Years
- TTR506A - Opt. C5 - Calibration Service 5 Years
- TTR506A - Opt. D1 - Calibration Data Report
- TTR506A - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- TTR506A - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- TTR506A - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- TTR506A - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- TTR506A - Opt. R5 - Repair Service 5 Years (including warranty)
- TTR506A - Opt. R5DW - Repair Service Coverage 5 Years (includes product warranty period). 5-year period starts at time of instrument purchase
| Model | TTR506A |
|---|

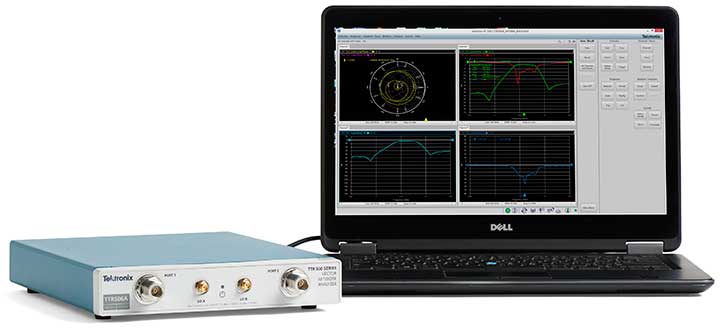

Il Tektronix TTR506A della serie TTR500 è un analizzatore di rete vettoriale USB che offre misurazioni S a 2 porte e 2 percorsi (S11, S21, S12, S22) da 100KHz a 6GHz. Con oltre 122dB di gamma dinamica e <0,008dB di rumore RMS, eguaglia le prestazioni dei VNA da banco di fascia alta. Compatto e leggero (1,59Kg), include bias tee su entrambe le porte, software VectorVu-PC, API, interfaccia SCPI e supporto Touchstone.
Ideale per il tuning di antenne, la validazione dei componenti RF e la didattica, il TTR506A consente simulazioni offline e analisi di rete vettoriali precise via USB.
Testwall può fornire il Tektronix TTR506A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti performanti con affidabilità e qualità di servizio. Contattaci per calibrazione o riparazione del Tektronix TTR506A.
