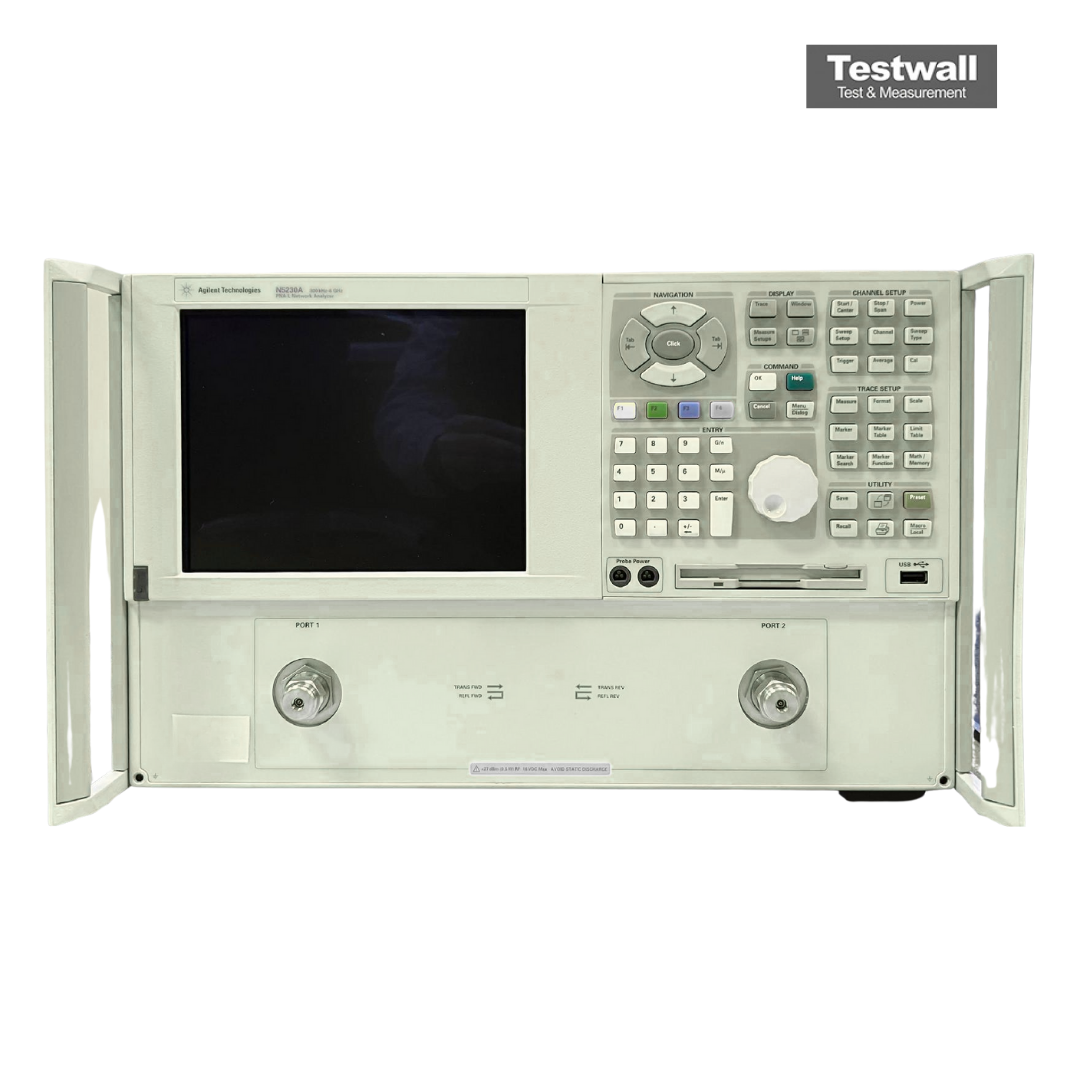

Keysight (Agilent) N5230A PNA-L Network Analyzer, 2-ports, up to 6, 13.5, 20, 40, or 50 GHz Network Analyser
| Atrybut | Wartość |
|---|---|
| Zakres częstotliwości | 300 kHz do 6 GHz, 13,5 GHz, 20 GHz, 40 GHz lub 50 GHz (w zależności od konfiguracji) |
| Liczba portów | 2 porty (możliwość rozbudowy do 4 portów) |
| Dynamika pomiarowa | Do 122 dB (w zależności od zakresu częstotliwości) |
| Poziom mocy wyjściowej | Od -85 dBm do +10 dBm (regulowany) |
| Współczynnik szumów | Możliwość pomiaru współczynnika szumów z opcjonalnym oprogramowaniem |
| Impedancja charakterystyczna | 50 Ω (standardowo) |
| Rodzaj złączy pomiarowych | 3,5 mm / 2,4 mm (w zależności od zakresu częstotliwości) |
| Interfejsy komunikacyjne | GPIB, USB, LAN (Ethernet) |
| Wyświetlacz | Kolorowy wyświetlacz LCD 10,4 cala z ekranem dotykowym |
| Zasilanie | 100–240 V AC, 50/60 Hz |
Keysight (Agilent) N5230A PNA-L Network Analyzer, 2-ports, up to 6, 13.5, 20, 40, or 50 GHz Network Analyser Options:
- N5230A - 020 - Standard test set and standard power range, 300 kHz to 6 GHz
- N5230A - 025 - Configurable test set and extended power range, 300 kHz to 6 GHz
- N5230A - 120 - Standard test set and standard power range, 300 kHz to 13.5 GHz
- N5230A - 125 - Configurable test set and extended power range, 300 kHz to 13.5 GHz
- N5230A - 220 - Standard test set and standard power range, 10 MHz to 20 GHz
- N5230A - 225 - Configurable test set and extended power range, 10 MHz to 20 GHz
- N5230A - 420 - Standard test set and standard power range, 10 MHz to 40 GHz
- N5230A - 425 - Configurable test set and extended power range, 10 MHz to 40 GHz
- N5230A - 520 - Standard test set and standard power range, 10 MHz to 50 GHz
- N5230A - 525 - Configurable test set and extended power range, 10 MHz to 50 GHz
- N5230A - 080 - Noise figure measurement capability
| Model | N5230A |
|---|
Keysight (Agilent) N5230A PNA-L Network Analyzer to wszechstronne i opłacalne urządzenie oferujące zintegrowane pomiary zrównoważone 2/4-portowe, zakres dynamiczny 103 dB i szumy śledzenia poniżej 0,004 dB. Dzięki szybkości pomiaru 4,5 μs/punkt, 32 kanałom i 16 001 punktom zapewnia wysoką rozdzielczość i wiarygodną charakterystykę sieci. Automatyczne rozszerzenie portu umożliwia dokładne pomiary w przyrządach, a opcjonalne drugie wewnętrzne źródło umożliwia pomiary intermodulacji wzmacniaczy i strat konwersji mieszaczy.
Idealny do testowania komponentów RF, obsługuje dokładne pomiary parametrów S i analizę intermodulacyjną w szerokim zakresie częstotliwości.
Testwall może dostarczyć używany Keysight (Agilent) N5230A PNA-L Network Analyzer, w pełni przetestowany. Dzięki wsparciu ekspertów i globalnej dostawie Testwall zapewnia wysokowydajną aparaturę o niezrównanej niezawodności i jakości usług. Skontaktuj się z nami bezpośrednio, jeśli potrzebujesz kalibracji lub naprawy Keysight (Agilent) N5230A PNA-L Network Analyzer.
