Keysight (Agilent)
Keysight (Agilent) E4447A
1Hz - 4GHz Spectrum Analyser
3 Hz – 42,98 GHz Zakres częstotliwości
Do 78 dB Zakres dynamiczny
-155 dBm/Hz (typowo przy 1 GHz) Poziom szumów (DANL)
-115 dBc/Hz przy 10 kHz odstępu od nośnej (typowo przy 1 GHz) Faza szumów
1 Hz – 8 MHz Rozdzielczość pasma (RBW)
| Atrybut | Wartość |
|---|---|
| Zakres częstotliwości | 3 Hz – 42,98 GHz |
| Zakres dynamiczny | Do 78 dB |
| Poziom szumów (DANL) | -155 dBm/Hz (typowo przy 1 GHz) |
| Faza szumów | -115 dBc/Hz przy 10 kHz odstępu od nośnej (typowo przy 1 GHz) |
| Rozdzielczość pasma (RBW) | 1 Hz – 8 MHz |
| Maksymalny poziom wejściowy | +30 dBm (1 W) |
| Impedancja wejściowa | 50 Ω |
| Złącze wejściowe | 2,4 mm (żeńskie) |
| Dokładność amplitudy | ±0,54 dB (typowo) |
| Interfejsy komunikacyjne | GPIB, LAN (10/100Base-T), RS-232 |
Keysight Technologies E4447A Options:
- E4447A - 1DS - RF internal preamplifier (100 kHz to 3 GHz), excludes 110
- E4447A - 110 - RF/µW internal preamplifier (10 MHz to upper frequency limit of the PSA), excludes 1DS
- E4447A - B7J - Digital demodulation hardware
- E4447A - 123 - Switchable MW preselector bypass, excludes AYZ
- E4447A - 124 - Y-axis video output
- E4447A - AYZ - External mixing, excludes 123
- E4447A - 107 - Audio input 100 kΩ, requires 233 to operate, excludes 122, 140
- E4447A - 111 - USB device side I/O interface
- E4447A - 115 - 512 MB user memory, excludes 117
- E4447A - 117 - Secure memory erase, excludes 115
- E4447A - 226 - Phase noise measurement personality
- E4447A - 219 - Noise figure measurement personality, requires 1DS
- E4447A - 241 - Flexible digital modulation analysis measurement personality
- E4447A - BAF - W-CDMA measurement personality, requires B7J
- E4447A - 210 - HSDPA/HSUPA measurement personality, requires B7J and BAF
- E4447A - 202 - GSM w/ EDGE measurement personality, requires B7J
- E4447A - B78 - cdma2000 measurement personality, requires B7J
- E4447A - 214 - 1xEV-DV measurement personality, requires B7J and B78
- E4447A - 204 - 1xEV-DO measurement personality, requires B7J
- E4447A - BAC - cdmaOne measurement personality, requires B7J
- E4447A - BAE - NADC, PCD measurement personality, requires B7J
- E4447A - 217 - WLAN measurement personality, requires 122 or 140
- E4447A - 211 - TD-SCDMA measurement personality
- E4447A - 215 - External source control personality
- E4447A - 266 - Programming code compatibility suite
- E4447A - 233 - Built-in measuring receiver personality
- E4447A - 230 - BenchLink Web Remote Control Software
- E4447A - 1CM - Rack mount kit
- E4447A - 1CN - Front handle kit
- E4447A - 1CP - Rack mount with handles
- E4447A - 1CR - Rack slide kit
- E4447A - 015 - 6 GHz return loss measurement accessory kit
- E4447A - 045 - Millimeter wave accessory kit
- E4447A - 0B1 - Extra manual set including CD ROM
- E4447A - R-51B-001-3C - 1-year return-to-Agilent warranty extended to 3-years
- E4447A - R-50C-011-3 - Inclusive calibration plan, 3 year coverage
- E4447A - R-50C-013-3 - Inclusive calibration plan and cal data, 3 year coverage
| Model | E4447A |
|---|

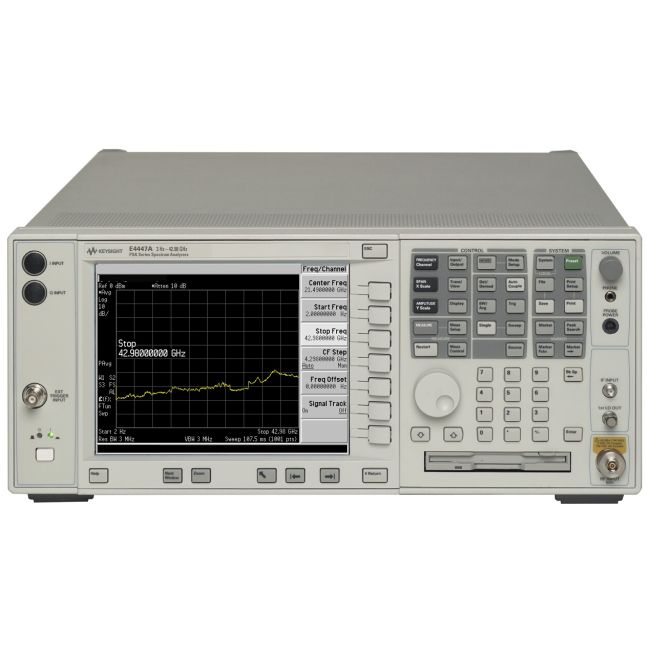

Keysight (Agilent) E4447A PSA to wysokiej klasy analizator widma, który mierzy sygnały do 42,98 GHz z dokładnością ±0,19 dB.
Obsługuje pasmo analizy 10 MHz, DANL -154 dBm, szumy fazowe -118 dBc/Hz i dynamikę ACLR 81 dB, z 16 opcjami sprzętowymi i PowerSuite w standardzie.
Testwall może dostarczyć używany Keysight (Agilent) E4447A, w pełni przetestowany. Dzięki wsparciu ekspertów i globalnej dostawie, Testwall oferuje niezawodną aparaturę pomiarową. Skontaktuj się z nami w sprawie kalibracji lub naprawy Keysight (Agilent) E4447A.
