Keysight (Agilent)
Keysight (Agilent) E5080B
2/4-portowy analizator sieci ENA, 9 kHz – 53 GHz
od 9 kHz do 53 GHz Zakres częstotliwości
2/4 Liczba portów
140 dB (spec.), 150 dB (typ.) Zakres dynamiki
-60 dBm … +10 dBm Zakres mocy wyjściowej
50 Ω Impedancja
| Atrybut | Wartość |
|---|---|
| Zakres częstotliwości | od 9 kHz do 53 GHz |
| Liczba portów | 2/4 |
| Zakres dynamiki | 140 dB (spec.), 150 dB (typ.) |
| Zakres mocy wyjściowej | -60 dBm … +10 dBm |
| Impedancja | 50 Ω |
| Typ złącza | 3,5 mm męskie |
| Pasmo IF | 1 Hz … 15 MHz |
| Liczba punktów | maks. 100 003 |
| Szum śladu | 0,0015 dB rms |
| Parametry pomiarowe | parametry S, opóźnienie grupowe, dziedzina czasu (opc.), analiza widma (opc.), impulsowe RF |
| Wyświetlacz | 12,1" LCD, 1280×800, dotykowy |
| Interfejsy | 2× LAN, USB, GPIB (opc.), Handler I/O, DisplayPort |
| Seria | ENA |
Dostępne konfiguracje
| Model | Porty | Zakres częstotliwości | Konfiguracja |
| E5080B-240 | 2 | od 9 kHz do 4,5 GHz | pełny zestaw testowy parametrów S |
| E5080B-260 | 2 | od 9 kHz do 6,5 GHz | pełny zestaw testowy parametrów S |
| E5080B-290 | 2 | od 9 kHz do 9 GHz | pełny zestaw testowy parametrów S |
| E5080B-2D0 | 2 | od 9 kHz do 14 GHz | pełny zestaw testowy parametrów S |
| E5080B-2H0 | 2 | od 9 kHz do 18 GHz | pełny zestaw testowy parametrów S |
| E5080B-2K0 | 2 | od 9 kHz do 20 GHz | pełny zestaw testowy parametrów S |
| E5080B-2L0 | 2 | od 100 kHz do 26,5 GHz | pełny zestaw testowy parametrów S |
| E5080B-2M0 | 2 | od 100 kHz do 32 GHz | pełny zestaw testowy parametrów S |
| E5080B-2N0 | 2 | od 100 kHz do 44 GHz | pełny zestaw testowy parametrów S |
| E5080B-2P0 | 2 | od 100 kHz do 53 GHz | pełny zestaw testowy parametrów S |
| E5080B-440 | 4 | od 9 kHz do 4,5 GHz | pełny zestaw testowy parametrów S |
| E5080B-442 | 4 | od 9 kHz do 4,5 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-460 | 4 | od 9 kHz do 6,5 GHz | pełny zestaw testowy parametrów S |
| E5080B-462 | 4 | od 9 kHz do 6,5 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-490 | 4 | od 9 kHz do 9 GHz | pełny zestaw testowy parametrów S |
| E5080B-492 | 4 | od 9 kHz do 9 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4D0 | 4 | od 9 kHz do 14 GHz | pełny zestaw testowy parametrów S |
| E5080B-4D2 | 4 | od 9 kHz do 14 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4H0 | 4 | od 9 kHz do 18 GHz | pełny zestaw testowy parametrów S |
| E5080B-4H2 | 4 | od 9 kHz do 18 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4K0 | 4 | od 9 kHz do 20 GHz | pełny zestaw testowy parametrów S |
| E5080B-4K2 | 4 | od 9 kHz do 20 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4L0 | 4 | od 100 kHz do 26,5 GHz | pełny zestaw testowy parametrów S |
| E5080B-4L2 | 4 | od 100 kHz do 26,5 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4M0 | 4 | od 100 kHz do 32 GHz | pełny zestaw testowy parametrów S |
| E5080B-4M2 | 4 | od 100 kHz do 32 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4N0 | 4 | od 100 kHz do 44 GHz | pełny zestaw testowy parametrów S |
| E5080B-4N2 | 4 | od 100 kHz do 44 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
| E5080B-4P0 | 4 | od 100 kHz do 53 GHz | pełny zestaw testowy parametrów S |
| E5080B-4P2 | 4 | od 100 kHz do 53 GHz | pełny zestaw testowy parametrów S, drugie wewnętrzne źródło |
Keysight (Agilent) E5080B Options:
- E5080B - 240 - 2-port, 9 kHz to 4.5 GHz
- E5080B - 260 - 2-port, 9 kHz to 6.5 GHz
- E5080B - 290 - 2-port, 9 kHz to 9 GHz
- E5080B - 2D0 - 2-port, 9 kHz to 14 GHz
- E5080B - 2K0 - 2-port, 9 kHz to 20 GHz
- E5080B - 440 - 4-port, 9 kHz to 4.5 GHz
- E5080B - 460 - 4-port, 9 kHz to 6.5 GHz
- E5080B - 490 - 4-port, 9 kHz to 9 GHz
- E5080B - 4D0 - 4-port, 9 kHz to 14 GHz
- E5080B - 4K0 - 4-port, 9 kHz to 20 GHz
- E5080B - 120 - Internal bias tees, 2-port
- E5080B - 140 - Internal bias tees, 4-port
- E5080B - 021 - Internal pulse modulators, first source
- E5080B - 022 - Internal pulse modulators, second source (4x2 models)
- E5080B - 09x - Spectrum analysis hardware
- E5080B - 190 - Vector signal analysis hardware

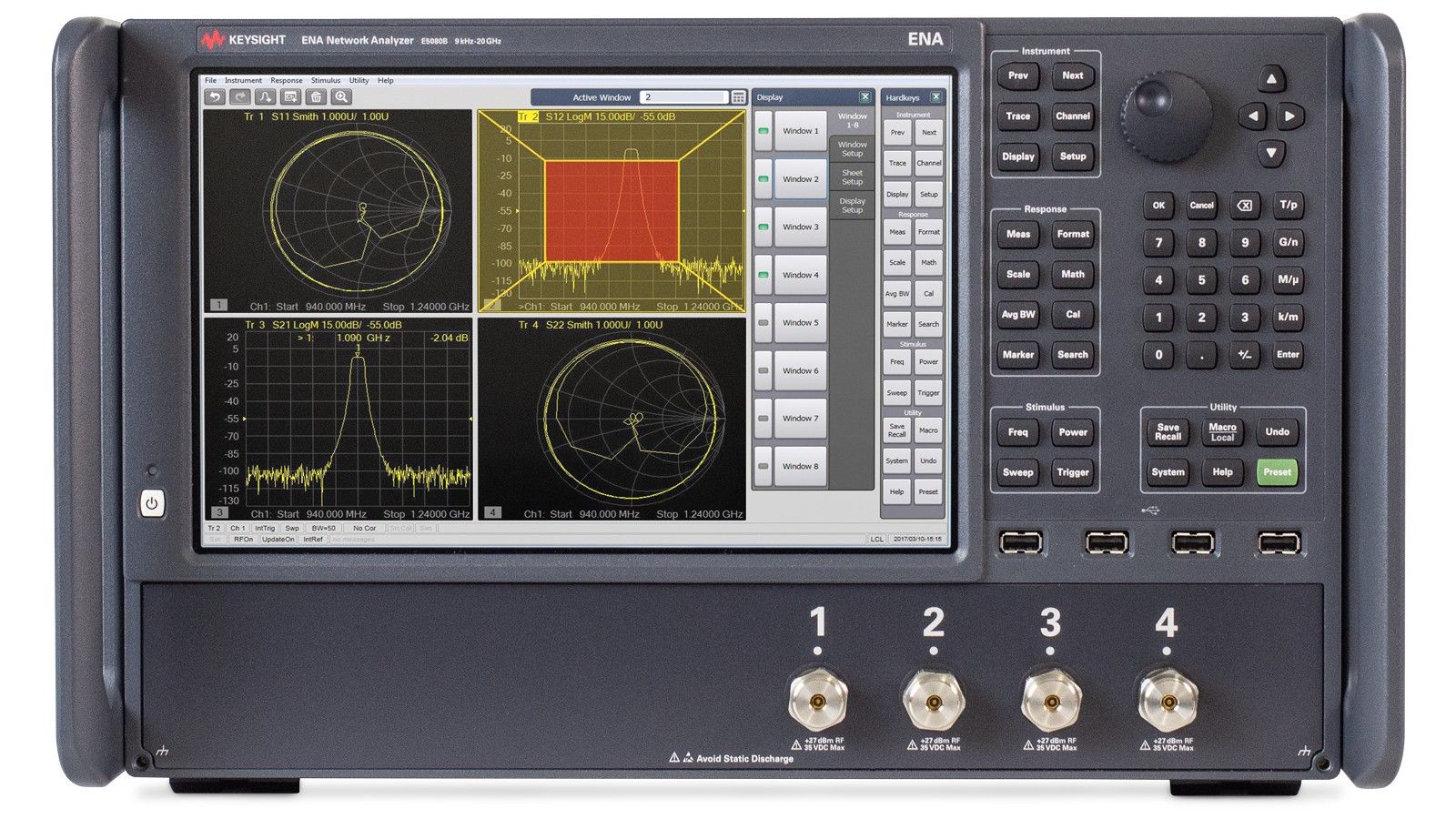

Keysight (Agilent) E5080B to 2/4-portowy analizator wektorowy sieci serii ENA o zakresie od 9 kHz do 53 GHz.
Testwall może dostarczyć używany Keysight (Agilent) E5080B, w pełni przetestowany. Dzięki fachowemu wsparciu i globalnej dostawie Testwall zapewnia wysokowydajną aparaturę pomiarową o niezrównanej niezawodności i jakości obsługi. Skontaktuj się z nami, jeśli potrzebujesz kalibracji lub naprawy Keysight (Agilent) E5080B.
