Keysight (Agilent)
Keysight (Agilent) N5241A-224

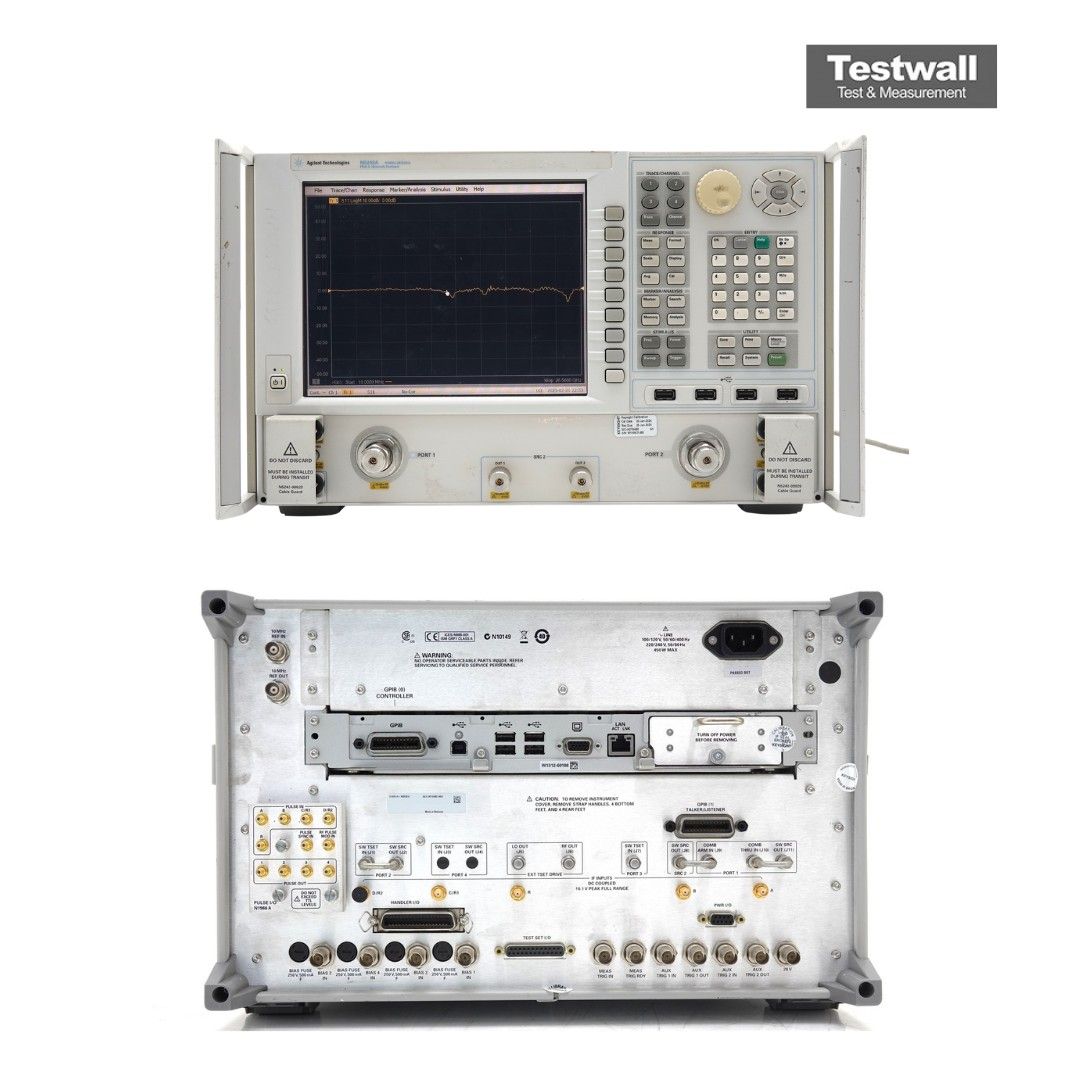

2-portowy analizator sieci PNA-X, 10 MHz – 13,5 GHz, opcja 224 (zdjęcie poglądowe)
od 10 MHz do 13,5 GHz Zakres częstotliwości
2 Liczba portów
132 dB (spec.) Zakres dynamiki
maks. +13 dBm Zakres mocy wyjściowej
Opcja 224: konfigurowalny zestaw testowy (pętle dostępowe na panelu przednim), skokowe tłumiki źródła (rozszerzony zakres mocy), skokowe tłumiki odbiorników, wbudowane układy bias tee, drugie wewnętrzne źródło, wewnętrzny sumator i przełączniki Konfiguracja
| Atrybut | Wartość |
|---|---|
| Zakres częstotliwości | od 10 MHz do 13,5 GHz |
| Liczba portów | 2 |
| Zakres dynamiki | 132 dB (spec.) |
| Zakres mocy wyjściowej | maks. +13 dBm |
| Konfiguracja | Opcja 224: konfigurowalny zestaw testowy (pętle dostępowe na panelu przednim), skokowe tłumiki źródła (rozszerzony zakres mocy), skokowe tłumiki odbiorników, wbudowane układy bias tee, drugie wewnętrzne źródło, wewnętrzny sumator i przełączniki |
| Źródła wewnętrzne | 2 |
| Impedancja | 50 Ω |
| Typ złącza | 3,5 mm męskie |
| Pasmo IF | 1 Hz … 5 MHz |
| Szum śladu | 0,002 dB rms |
| Parametry pomiarowe | parametry S, współczynnik szumów (opc.), kompresja wzmocnienia, IMD, impulsowe RF |
| Wyświetlacz | 10,4" LCD, 1024×768 |
| Interfejsy | LAN, USB, GPIB |
| Seria | PNA-X |
Keysight (Agilent) N5241A-224 Options:
- N5241A - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires one of option 219, 224, 419, or 423)
- N5241A - 200 - 2-port standard test set (includes six front-panel access loops) and power range
- N5241A - 219 - Adds 2-port extended power range, source and receiver attenuators, and bias-tees (requires Option 200)
- N5241A - 224 - Adds an internal second source, a combiner, and mechanical switches to the 2-port analyzer (requires Option 200, 219, and 080)
- N5241A - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5241A - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5241A - 423 - Adds an internal combiner, and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
Keysight (Agilent) N5241A-224 to 2-portowy analizator wektorowy sieci serii PNA-X o zakresie od 10 MHz do 13,5 GHz. Konfiguracja opcji 224: konfigurowalny zestaw testowy (pętle dostępowe na panelu przednim), skokowe tłumiki źródła (rozszerzony zakres mocy), skokowe tłumiki odbiorników, wbudowane układy bias tee, drugie wewnętrzne źródło, wewnętrzny sumator i przełączniki.
Testwall może dostarczyć używany Keysight (Agilent) N5241A-224, w pełni przetestowany. Dzięki fachowemu wsparciu i globalnej dostawie Testwall zapewnia wysokowydajną aparaturę pomiarową o niezrównanej niezawodności i jakości obsługi. Skontaktuj się z nami, jeśli potrzebujesz kalibracji lub naprawy Keysight (Agilent) N5241A-224.
