Keysight (Agilent)
Keysight (Agilent) N5244B-419

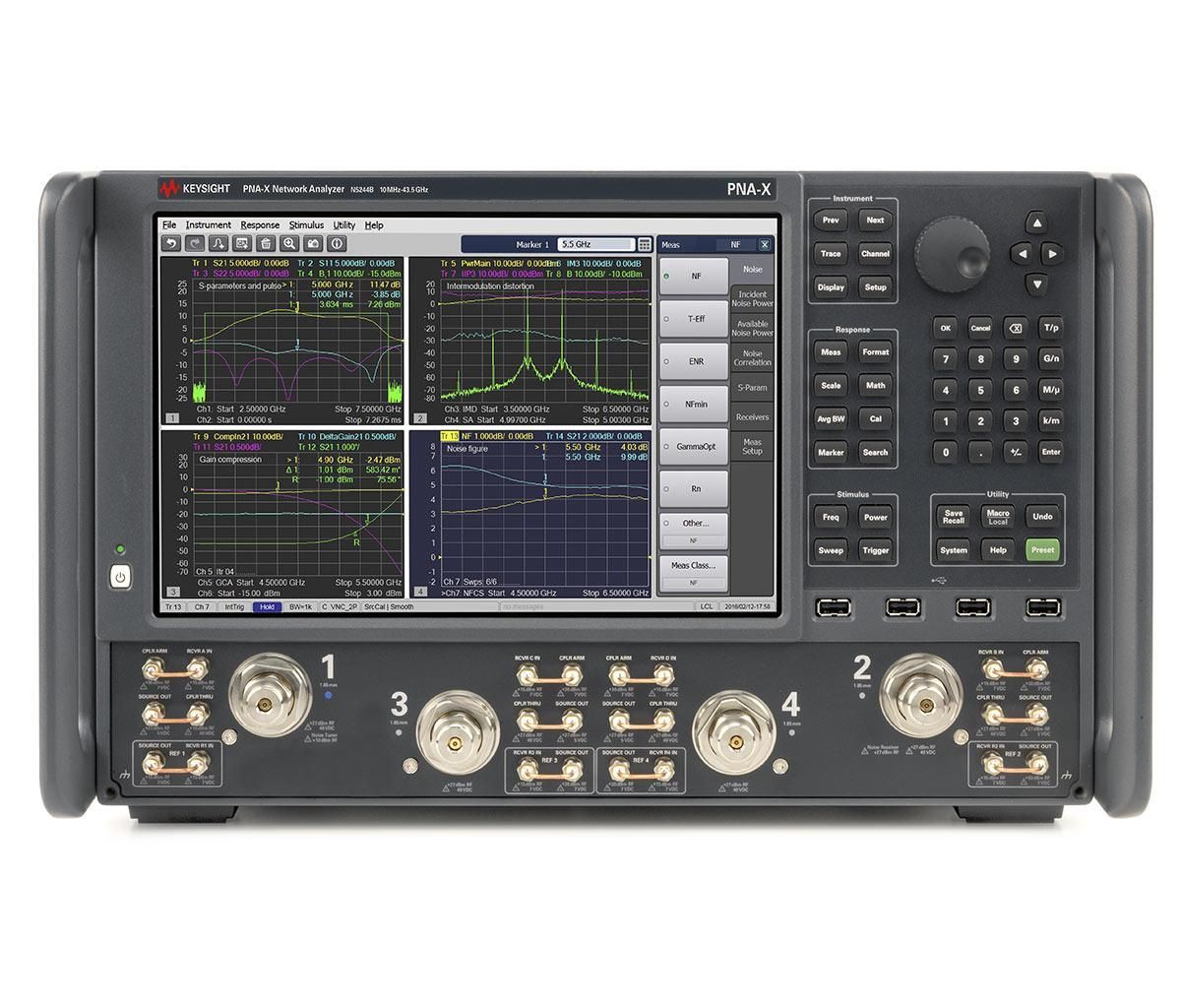

4-portowy analizator sieci PNA-X, 10 MHz – 43,5 GHz, opcja 419 (zdjęcie poglądowe)
od 10 MHz do 43,5 GHz Zakres częstotliwości
4 Liczba portów
135 dB (spec.), 142 dB (typ.) Zakres dynamiki
maks. +13 dBm Zakres mocy wyjściowej
Opcja 419: konfigurowalny zestaw testowy (pętle dostępowe na panelu przednim), skokowe tłumiki źródła (rozszerzony zakres mocy), skokowe tłumiki odbiorników, wbudowane układy bias tee Konfiguracja
| Atrybut | Wartość |
|---|---|
| Zakres częstotliwości | od 10 MHz do 43,5 GHz |
| Liczba portów | 4 |
| Zakres dynamiki | 135 dB (spec.), 142 dB (typ.) |
| Zakres mocy wyjściowej | maks. +13 dBm |
| Konfiguracja | Opcja 419: konfigurowalny zestaw testowy (pętle dostępowe na panelu przednim), skokowe tłumiki źródła (rozszerzony zakres mocy), skokowe tłumiki odbiorników, wbudowane układy bias tee |
| Źródła wewnętrzne | 2 |
| Impedancja | 50 Ω |
| Typ złącza | 2,4 mm męskie |
| Pasmo IF | 1 Hz … 15 MHz |
| Liczba punktów | maks. 100 003 |
| Parametry pomiarowe | parametry S, współczynnik szumów (opc.), kompresja wzmocnienia, IMD, szum fazowy (opc.), impulsowe RF |
| Wyświetlacz | 12,1" LCD, 1280×800, dotykowy |
| Interfejsy | LAN, 2× GPIB, USB, HiSLIP |
| Seria | PNA-X |
Keysight (Agilent) N5244B-419 Options:
- N5244B - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires one of Option 22x or 42x)
- N5244B - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5244B - 217 - 2-port standard test set (includes six front-panel access loops), power range, and source and receiver attenuators (extended power range)
- N5244B - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5244B - 222 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches to the 2-port analyzer
- N5244B - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 2-port analyzer, and bias tees
- N5244B - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source
- N5244B - 417 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source, and source and receiver attenuators (extended power range)
- N5244B - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source, and source and receiver attenuators (extended power range), and bias-tees
- N5244B - 422 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches to the 4-port analyzer
- N5244B - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 4-port analyzer, and bias tees
Keysight (Agilent) N5244B-419 to 4-portowy analizator wektorowy sieci serii PNA-X o zakresie od 10 MHz do 43,5 GHz. Konfiguracja opcji 419: konfigurowalny zestaw testowy (pętle dostępowe na panelu przednim), skokowe tłumiki źródła (rozszerzony zakres mocy), skokowe tłumiki odbiorników, wbudowane układy bias tee.
Testwall może dostarczyć używany Keysight (Agilent) N5244B-419, w pełni przetestowany. Dzięki fachowemu wsparciu i globalnej dostawie Testwall zapewnia wysokowydajną aparaturę pomiarową o niezrównanej niezawodności i jakości obsługi. Skontaktuj się z nami, jeśli potrzebujesz kalibracji lub naprawy Keysight (Agilent) N5244B-419.
