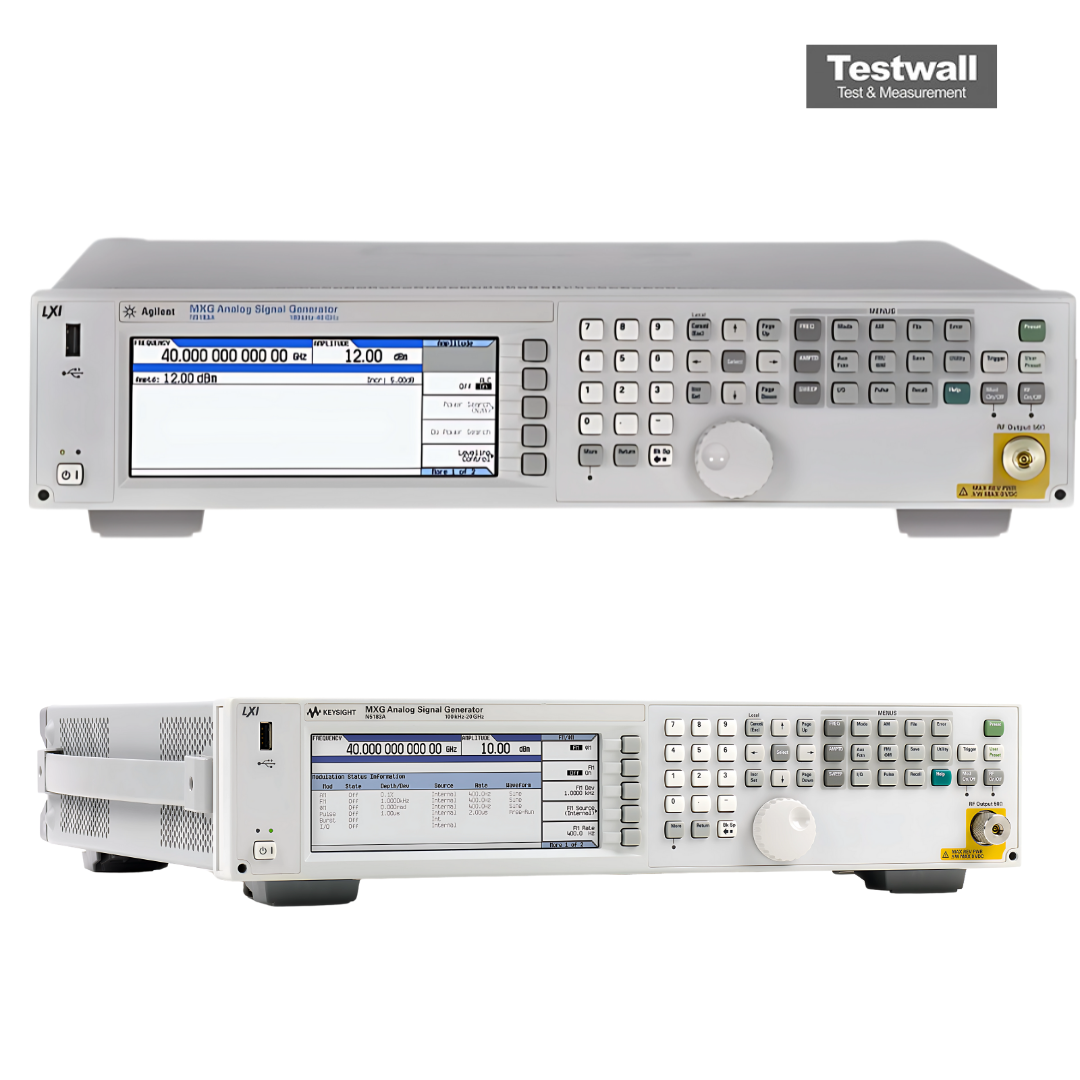

Keysight (Agilent) N5183A
| Attribut | Wert |
|---|---|
| Frequenzbereich | 100 kHz bis 20 GHz |
| Frequenzauflösung | 0,01 Hz |
| Umschaltzeit | ≤ 5 ms |
| Sweep-Modi | Stufen-Sweep, Listenmodus |
| Zeitbasis-Alterung | < ±1 × 10⁻⁶ pro Jahr |
| Ausgangsleistung | -130 bis +11 dBm (je nach Konfiguration) |
| SSB-Phasenrauschen | -95 dBc/Hz bei 10 GHz, 20 kHz Offset (spez.); -98 dBc/Hz (typ.) |
| Modulation | AM, FM, ΦM, Puls (je nach Konfiguration) |
| Pegelgenauigkeit | ±0,6 dB bis 2 GHz; ±0,9 dB bei 2 bis 20 GHz |
| Harmonische | -54 dBc (spez.) bei 2 bis 20 GHz |
| HF-Ausgangsanschluss | 3,5 mm Stecker (je nach Konfiguration) |
| Schnittstellen | GPIB, LAN (LXI), USB |
| Abmessungen (B × H × T) | 426 × 88 × 432 mm |
| Gewicht | 13,8 kg |
Verfügbare Konfigurationen
| Modell | Frequenzbereich | Konfiguration |
| N5183A-520 | 100 kHz bis 20 GHz | Analoger Signalgenerator |
| N5183A-532 | 100 kHz bis 31,8 GHz | Analoger Signalgenerator |
| N5183A-540 | 100 kHz bis 40 GHz | Analoger Signalgenerator |
| N5183A-520 | 100 kHz bis 20 GHz | Analoger Signalgenerator |
Keysight Technologies N5183A-520 Options:
- N5183A-520 - 520 - Frequency range from 100 kHz to 20 GHz
- N5183A-520 - UNZ - Fast frequency switching
- N5183A-520 - 1E1 - Step attenuator
- N5183A-520 - 1EA - High power
- N5183A-520 - UNU - Pulse modulation
- N5183A-520 - UNW - Narrow pulse modulation
- N5183A-520 - UNT - AM, FM, phase modulation
- N5183A-520 - 006 - Instrument security
- N5183A-520 - 1ER - Flexible reference input (1-50 MHz)
- N5183A-520 - 1EM - Move RF output to rear panel
- N5183A-520 - 1ED - Type N RF output connector
- N5183A-520 - 1CM - Rackmount kit
- N5183A-520 - 1CN - Front handle kit
- N5183A-520 - 1CP - Rackmount and front handle kit
- N5183A-520 - 1CR - Rack slide kit
- N5183A-520 - AXT - Transit case
Der MXG-Signalgenerator Keysight (Agilent) N5183A-520 deckt einen Frequenzbereich von 100 kHz bis 20 GHz ab und bietet ein Phasenrauschen von –107 dBc/Hz bei 3 GHz und 20 kHz Offset. Er unterstützt AM-, FM-, PM- und Pulsmodulation mit einer schnellen Schaltzeit von ≤ 5 ms (oder ≤ 1,15 ms mit der UNZ-Option). Ausgestattet ist er mit einem hochpräzisen mechanischen Dämpfungsglied sowie GPIB-, USB 2.0- und LAN-Schnittstellen, LXI-kompatibel.
Dieser kompakte analoge Mikrowellen-Generator ist ideal für Produktionsumgebungen, die saubere, zuverlässige HF-Signale benötigen, mit Ausgangspegeln von –20 dBm bis +11 dBm, erweiterbar auf +18 dBm.
Testwall kann den gebrauchten Keysight (Agilent) N5183A-520 liefern, vollständig getestet. Mit fachkundigem Support und weltweiter Lieferung garantiert Testwall leistungsstarke Messtechnik mit unvergleichlicher Zuverlässigkeit und Servicequalität. Bitte kontaktieren Sie uns direkt, wenn Sie eine Kalibrierung oder Reparatur des Keysight (Agilent) N5183A-520 benötigen.
Optionen und Konfigurationen
- Frequenzbereich: 100 kHz bis 20 GHz (Opt. 520)
- Umschaltzeit: ≤ 5 ms; ≤ 1,15 ms mit Opt. UNZ
- Ausgangsleistung: -130 bis +11 dBm (Opt. 520, mit Opt. 1E1); +19 dBm bei 3,2 bis 20 GHz mit Opt. 1EA
- Modulation: AM, FM, ΦM (Opt. UNT), Puls (Opt. UNU/UNW)
- HF-Ausgangsanschluss: 3,5 mm Stecker (Opt. 520), 2,4 mm Stecker (Opt. 532/540); N-Typ mit Opt. 1ED
