Anritsu 3680K
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | DC a 40 GHz |
| Tipo de Conector | K (2,92 mm) |
| Impedancia | 50 Ohmios |
| Pérdida de Inserción Máxima | 0,3 dB (DC a 40 GHz) |
| Potencia Máxima | 1 W (promedio) |
| Tipo de Dispositivo | Fijación universal para dispositivos bajo prueba (DUT) |
| Material del Cuerpo | Acero inoxidable |
| VSWR Máximo | 1,25:1 (DC a 40 GHz) |
| Temperatura de Operación | -54 °C a +125 °C |
| Aplicación | Medición de parámetros S en dispositivos de microondas y RF de alta frecuencia |
Anritsu 3680K Options:
- 3680K - 36801K - 40 GHz Right-Angle Launcher
- 3680K - 36802 - MMIC Attachment
- 3680K - 36803 - Bias Probe
- 3680K - 36805-10M - 10 mil Substrate Launchers for 36802 MMIC Attachment
- 3680K - 36805-15M - 15 mil Substrate Launchers for 36802 MMIC Attachment
- 3680K - 36805-25M - 25 mil Substrate Launchers for 36802 MMIC Attachment
- 3680K - 36804B-10M - 10 mil Microstrip Calibration/Verification Kit, DC to 50 GHz
- 3680K - 36804B-15M - 15 mil Microstrip Calibration/Verification Kit, DC to 30 GHz
- 3680K - 36804B-25M - 25 mil Microstrip Calibration/Verification Kit, DC to 15 GHz
- 3680K - 36804-25C - 25 mil CPW Calibration/Verification Kit, DC to 20 GHz (Includes CPW jaws)
| Model | 3680K |
|---|

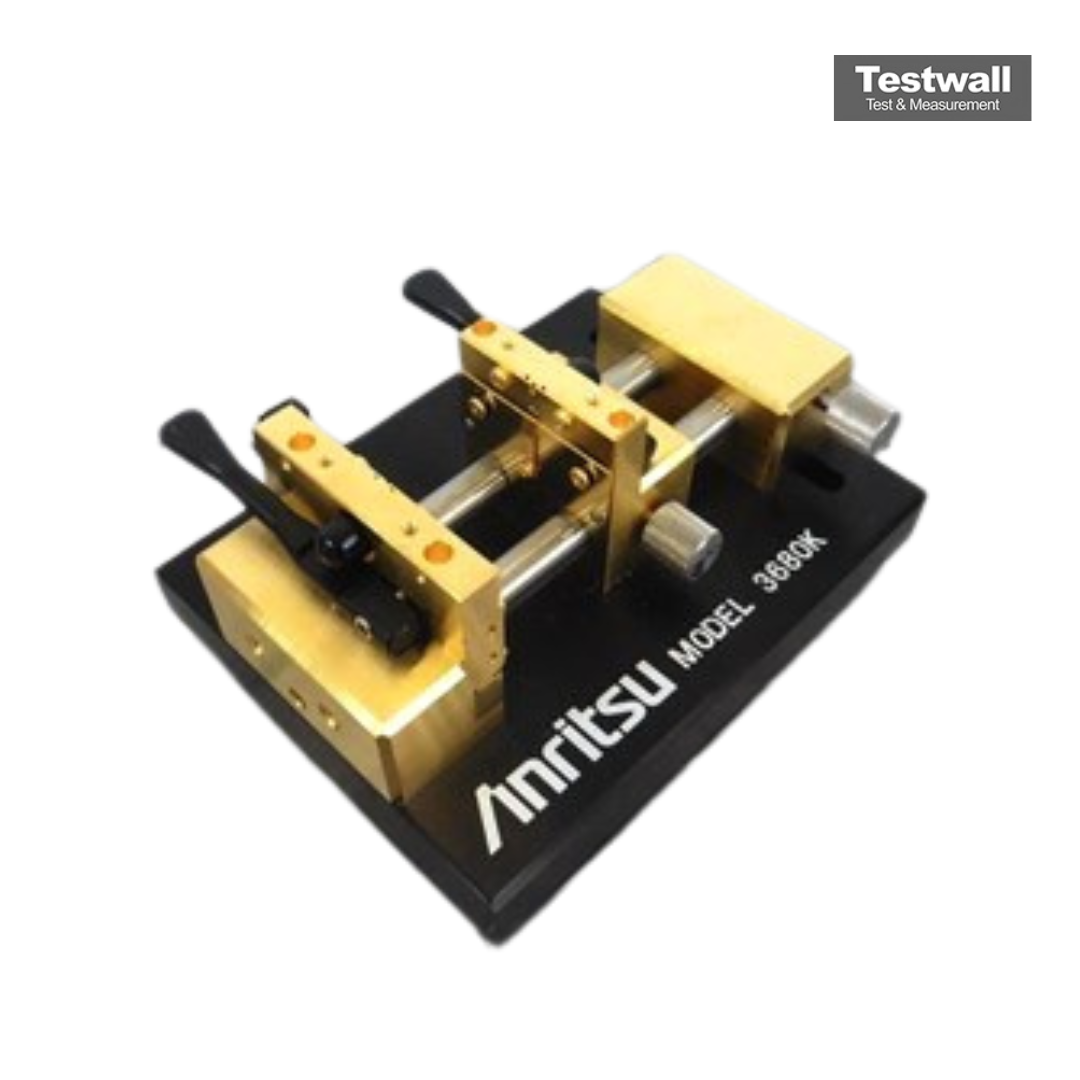

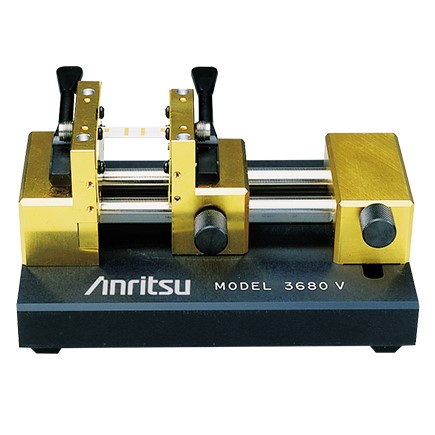

El fixture de prueba universal Anritsu 3680K ofrece mediciones precisas y repetibles para dispositivos microstrip y coplanares en un rango de frecuencias de DC a 40 GHz. Cuenta con mordazas de resorte con lanzadores coax-a-microstrip/coplanar, admitiendo sustratos de 0,13 mm a 1,9 mm de grosor y longitudes de hasta 50 mm, con desplazamientos de línea de ±1,2 cm. Su diseño compacto (10 × 12,7 × 6,4 cm) garantiza versatilidad para pruebas avanzadas de alta frecuencia.
Diseñado para la precisión, el 3680K permite probar sustratos microstrip y coplanares sin necesidad de sección central, adaptándose a dispositivos de prueba en ángulo recto y desplazados. Los kits de calibración y verificación opcionales aumentan la flexibilidad.
Testwall puede suministrar el Anritsu 3680K Universal Test Fixture usado, totalmente probado. Con apoyo experto y entrega global, Testwall asegura instrumentación de alto rendimiento con confiabilidad y calidad de servicio inigualables. Contáctanos directamente si necesitas calibración o reparación del Anritsu 3680K Universal Test Fixture.
