Anritsu 560-7N50B
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | DC a 18 GHz |
| Impedancia | 50 Ohmios |
| Tipo de Conector | Tipo N (macho) |
| Potencia Máxima | 1 W (30 dBm) |
| VSWR Máximo | 1,25:1 |
| Pérdida de Retorno | ≥ 20 dB |
| Material del Cuerpo | Latón chapado en oro |
| Temperatura de Funcionamiento | -54 °C a +125 °C |
| Aplicación Principal | Terminación de carga para instrumentos de medición y analizadores de redes vectoriales |
| Normas de Cumplimiento | Compatible con equipos de medición Anritsu y estándares de RF/microondas |
| Model | 560-7N50B |
|---|

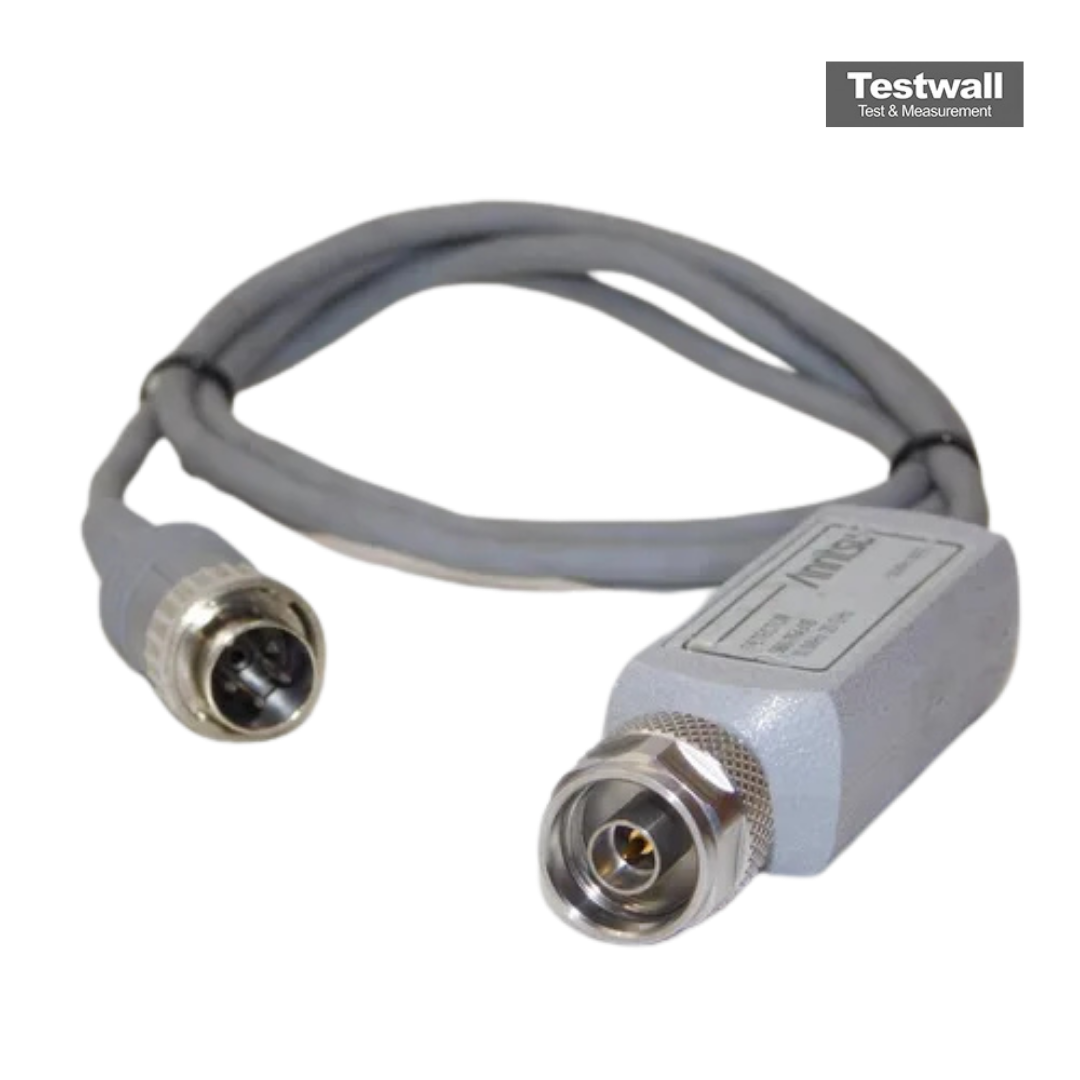

El detector RF Anritsu 560-7N50B opera entre 0,01 y 20 GHz en sistema de 50 Ω, ofreciendo una pérdida de retorno de 15 dB (< 0,04 GHz), 22 dB (< 8 GHz), 17 dB (< 18 GHz), 14 dB (< 20 GHz) y una precisión de respuesta en frecuencia de ± 0,5 dB hasta 18 GHz y ± 1,25 dB hasta 20 GHz, con conector N(m).
Diseñado para el Model 56100A Scalar Network Analyzer y la Series 54100A Scalar Measurement System, este detector también es compatible con los probadores Site Master y Cable Mate SWR/RL y de localización de fallos para medidas de transmisión coaxial, ganancia y potencia.
Testwall puede suministrar el Anritsu 560-7N50B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con confiabilidad y calidad de servicio inigualables. Por favor, contáctennos directamente si necesita calibración o reparación del Anritsu 560-7N50B.
