Anritsu 68347B
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 10 MHz – 20 GHz |
| Potencia de Salida | +20 dBm (máximo) |
| Resolución de Frecuencia | 1 Hz |
| Pureza Espectral (Ruido de Fase) | -80 dBc/Hz a 10 kHz de separación |
| Modulación | AM, FM, Pulso, Modulación de Fase (PM) |
| Impedancia de Salida | 50 Ohmios |
| Conector de Salida RF | Tipo N (hembra) |
| Referencia de Frecuencia Interna | Oscilador de referencia interno de 10 MHz con estabilidad de ±1 ppm |
| Alimentación Eléctrica | 100–240 V CA, 50/60 Hz |
| Interfaz de Control Remoto | GPIB (IEEE-488), RS-232 |
Anritsu 68347B Options:
- 68347B - Option 1 - Rack mounting kit, includes one set of track slides (90° tilt capability), mounting ears, and front panel handles for mounting in a standard 19-inch equipment rack
- 68347B - Option 2A - Step attenuator (10 dB/step, high-end frequency of ≤26.5 GHz, rated output power is reduced)
- 68347B - Option 2B - Step attenuator (10 dB/step, high-end frequency of ≤40 GHz, rated output power is reduced)
- 68347B - Option 2C - Step attenuator (10 dB/step, high-end frequency of ≤50 GHz, rated output power is reduced)
- 68347B - Option 2D - Step attenuator (10 dB/step, high-end frequency of ≤60 GHz, rated output power is reduced)
- 68347B - Option 7 - Deletes the internal AM and FM generators; external AM and FM capability remains unchanged. Not available in combination with Option 6, 8, 10 or 20
- 68347B - Option 9 - Rear panel RF output (moves RF output connector to the rear panel)
- 68347B - Option 11 - 0.1 Hz frequency resolution (provides frequency resolution of 0.1 Hz)
- 68347B - Option 14 - Wiltron 360B VNA compatibility (modifies rack mounting hardware to mate unit in Wiltron 360B VNA console)
- 68347B - Option 15 - High power output (provides high-power from 2 to 26.5 GHz)
- 68347B - Option 16 - High stability time base (adds an ovenized, 10 MHz crystal oscillator as a high-stability time base)
- 68347B - Option 17 - Delete front panel (deletes the front panel for use in remote control applications where a front panel display and keyboard control are not needed)
- 68347B - Option 18 - MM-wave bias (rear panel bias output to drive 54000-XX WRXX multiplier. BNC twinax; not available with Option 20)
- 68347B - Option 19 - SCPI programmability adds GPIB command mnemonics complying with Standard Commands for Programmable Instruments (SCPI), Version 1993.0. SCPI programming complies with IEEE 488.2–1987
- 68347B - Option 20 - SCAN modulator (adds an internal SCAN modulator for simulating high-depth amplitude modulated signals; requires an external modulating signal input; not available in combination with Option 7 or Option 18)
| Model | 68347B |
|---|

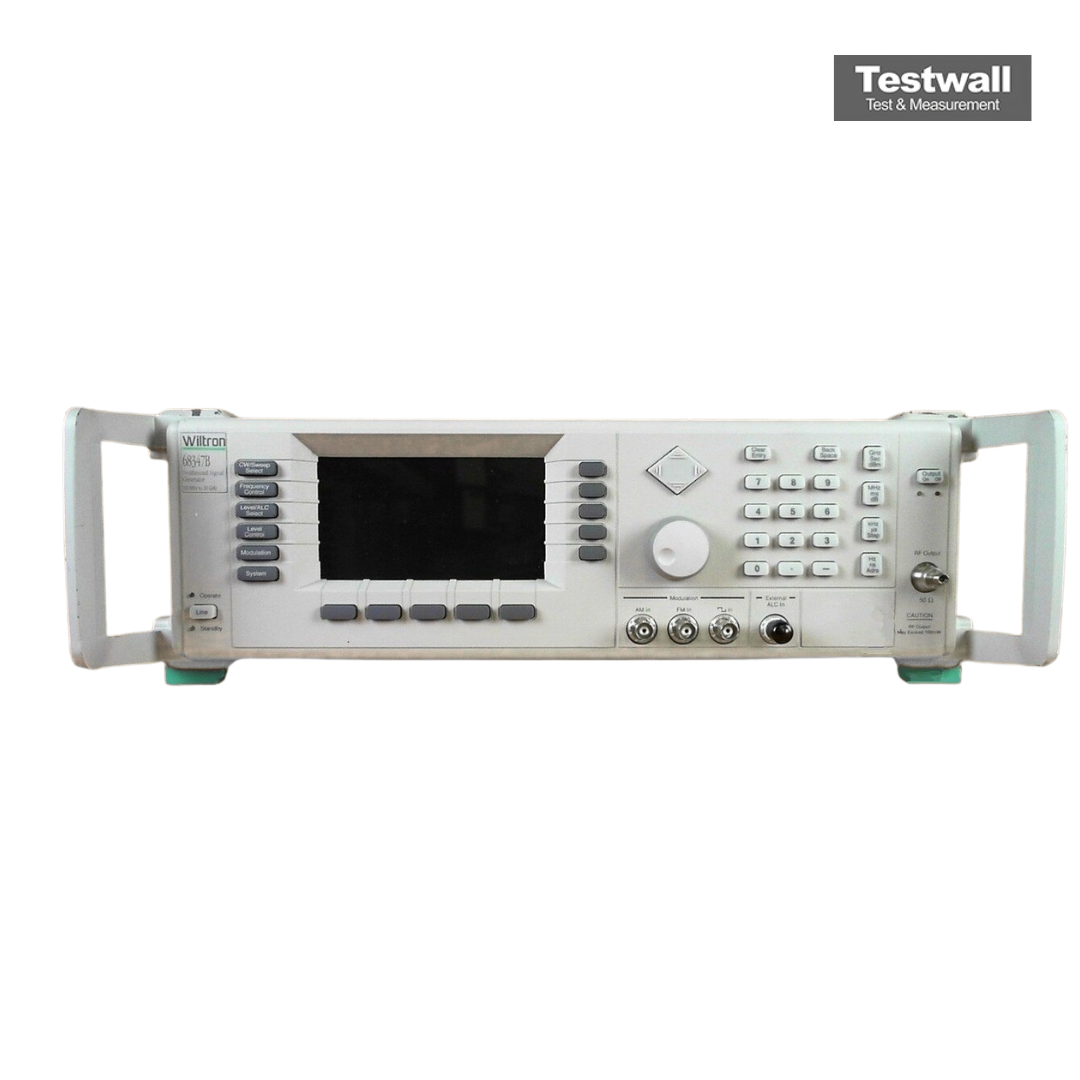

El generador de señales sintetizadas Anritsu / Wiltron 68347B ofrece un rango de frecuencias de 0,01 a 20 GHz, con una potencia de salida de hasta +13 dBm (+11 dBm con atenuador por pasos). Proporciona un ruido de fase SSB ultrabajo de –100 dBc a 10 kHz de desplazamiento de 10 GHz, modulación interna AM/FM/ØM/pulso y modulación compleja definida por el usuario. Las extensiones de guía de ondas permiten operar hasta 110 GHz.
Diseñado para la generación de frecuencias CW y de barrido, el 68347B admite control completo desde el panel frontal y funcionamiento remoto a través de IEEE-488 GPIB. Su alta estabilidad y opciones de actualización económicas lo hacen adecuado para pruebas avanzadas de RF y microondas.
Testwall puede suministrar el Anritsu / Wiltron 68347B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros directamente si necesita calibración o reparación del Anritsu / Wiltron 68347B.
