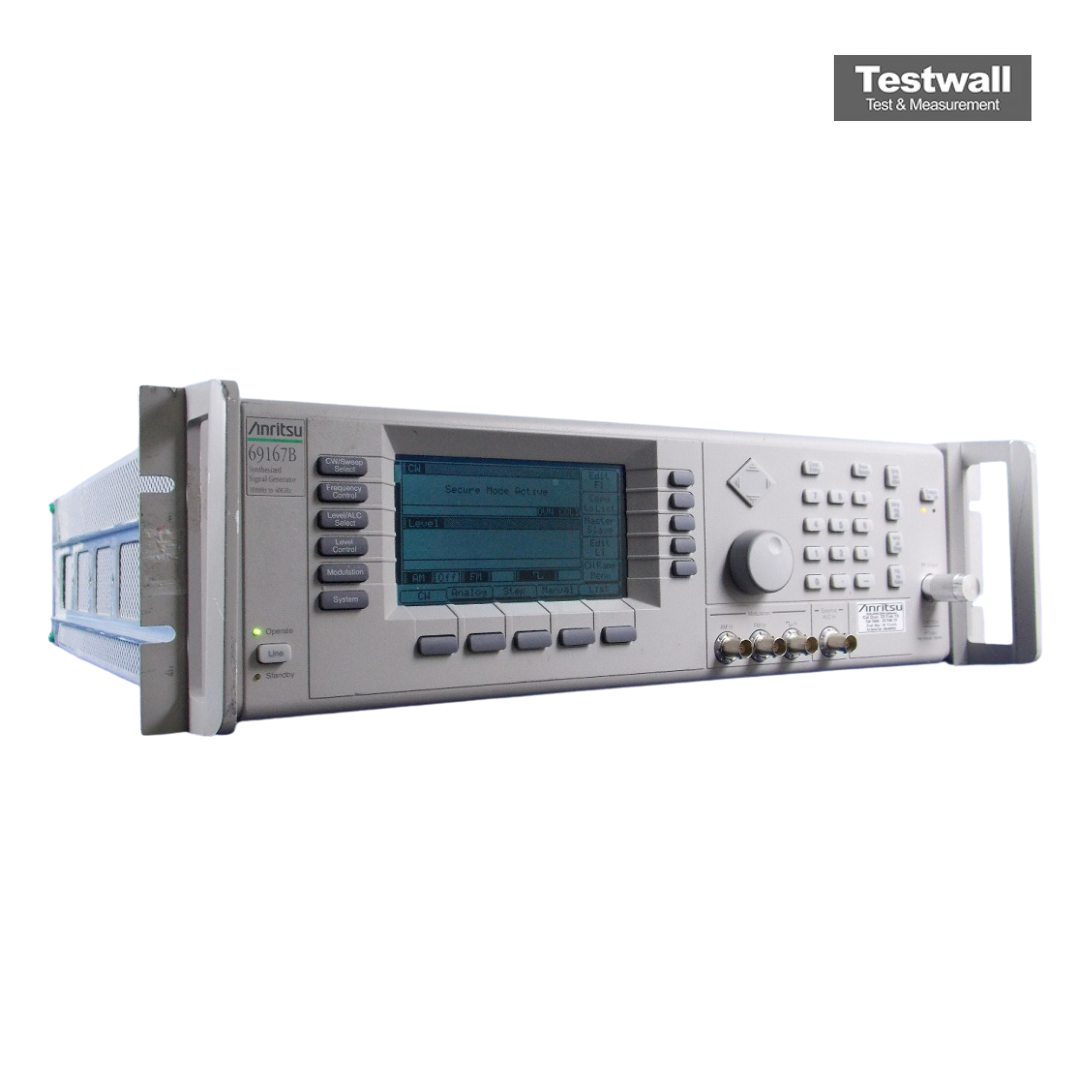

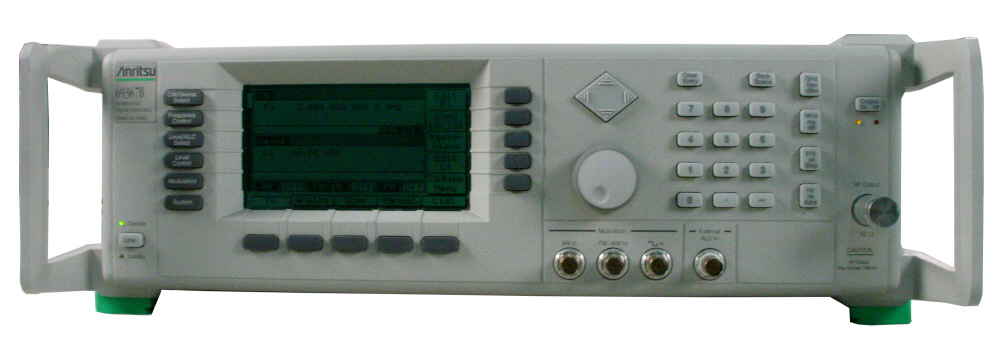

Anritsu 69167B
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 2 MHz – 20 GHz |
| Potencia de Salida Máxima | +20 dBm |
| Resolución de Frecuencia | 1 Hz |
| Pureza Espectral (SSB Phase Noise) | -80 dBc/Hz a 10 kHz de separación |
| Modulación | AM, FM, Modulación de Pulso |
| Exactitud de Nivel de Potencia | ±1 dB |
| Impedancia de Salida | 50 Ohmios |
| Conector de Salida RF | Tipo N (hembra) |
| Alimentación Eléctrica | 100–240 V CA, 50/60 Hz |
| Temperatura de Operación | 0 °C a +55 °C |
Anritsu 69167B Options:
- 69167B - Option 1 - Rack Mounting: Rack mount kit containing a set of track slides (90° tilt capability), mounting ears, and front panel handles to let the instrument be mounted in a standard 48 cm equipment rack.
- 69167B - Option 2B - Step Attenuator: Adds a 10 dB/step attenuator for models having a high-end frequency of ≤40 GHz. Rated RF output power is reduced.
- 69167B - Option 9 - Rear Panel RF Output: Moves RF output connector to the rear panel.
- 69167B - Option 11 - 0.1 Hz Frequency Resolution: Provides frequency resolution of 0.1 Hz.
- 69167B - Option 14 - Anritsu 360B VNA Compatibility: Modifies rack mounting hardware to mate the unit in an Anritsu 360B VNA console.
- 69167B - Option 15B - High Power Output: Adds high-power RF components to the instrument in the 2–20 GHz frequency range.
- 69167B - Option 16 - High Stability Time Base: Adds an ovenized, 10 MHz crystal oscillator as a high-stability time base. Derate phase noise specification at 10 Hz offset by 8 dB.
- 69167B - Option 17B - Delete Front Panel: Deletes the front panel for use in remote control applications where a front panel display and keyboard control are not needed.
- 69167B - Option 18 - mmWave Bias Output: Adds rear panel bias output to drive 54000-xWRxx millimeter wave source modules. BNC Twinax connector.
- 69167B - Option 19 - SCPI Programmability: Adds GPIB command mnemonics complying with Standard Commands for Programmable Instruments (SCPI), Version 1993.0. SCPI programming complies with IEEE 488.2–1987.
- 69167B - Option 22 - 0.1 Hz to 10 MHz Audio Frequency: Adds CW and step sweep frequency coverage below 10 MHz. No modulation is available below 10 MHz. Derate output power by 1 dB for ≤20 GHz and 2 dB for >20 GHz.
| Model | 69167B |
|---|
El generador de señales sintetizadas Anritsu 69167B es una fuente basada en microprocesador con capacidad de bloqueo de fase de alta resolución, cubriendo un rango de 0,01 a 40 GHz. Ofrece barridos amplios y estrechos, además de frecuencias CW discretas. Todas las funciones se controlan desde el panel frontal o mediante la interfaz IEEE-488 GPIB.
Ideal para entornos de prueba de precisión, el Anritsu 69167B asegura una generación de señales confiable en aplicaciones exigentes de RF y microondas.
Testwall puede suministrar el Anritsu 69167B Synthesized Signal Generator usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Anritsu 69167B Synthesized Signal Generator.
