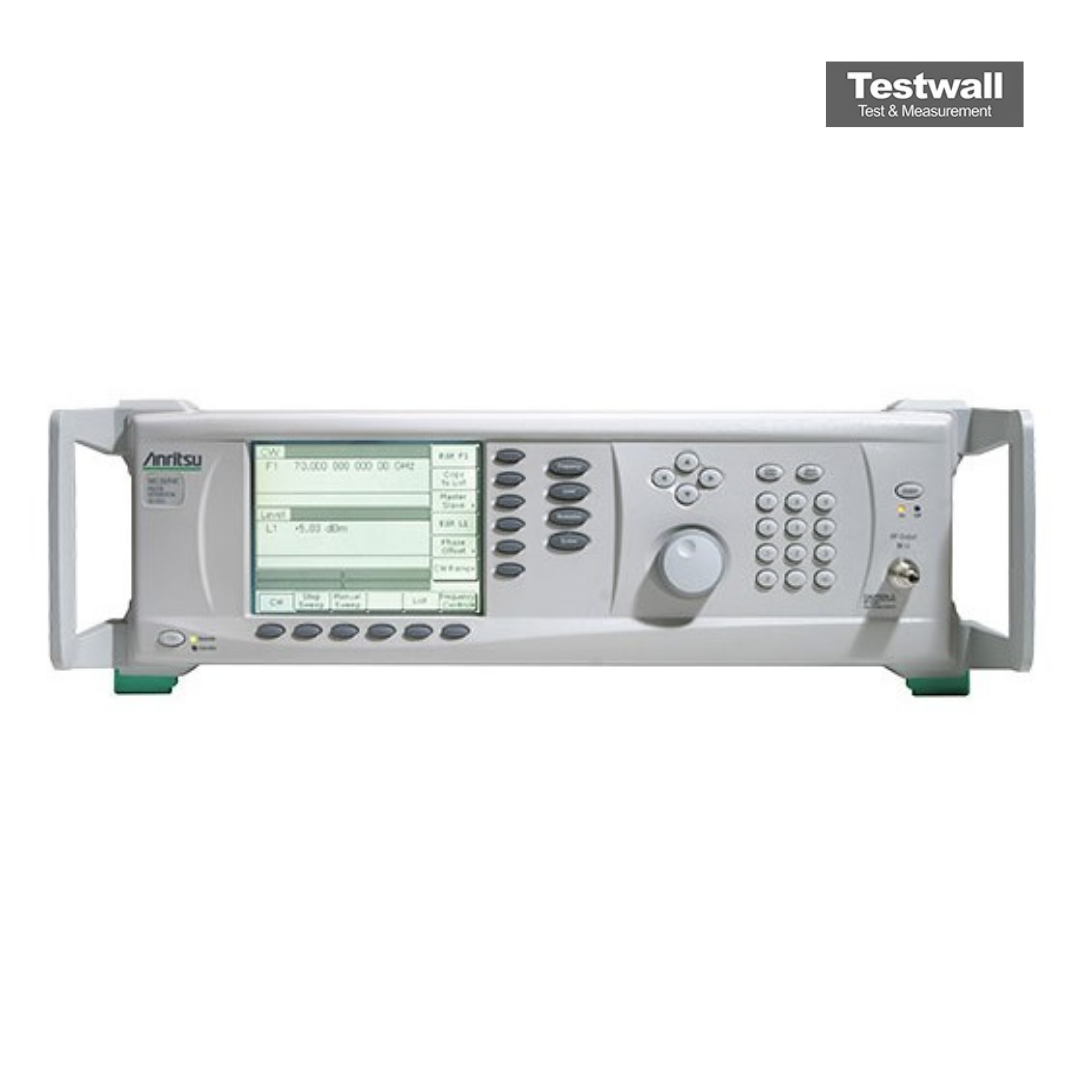

Anritsu MG3697C
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 2 kHz – 67 GHz |
| Potencia de Salida Máxima | +20 dBm (típico) |
| Resolución de Frecuencia | 0,001 Hz |
| Pureza Espectral (Ruido de Fase) | -115 dBc/Hz a 10 kHz de separación (portadora a 10 GHz) |
| Tipos de Modulación | AM, FM, ΦM, Pulso, I/Q |
| Exactitud de Nivel de Potencia | ±1 dB (típico) |
| Rango de Nivel de Salida | -110 dBm a +20 dBm |
| Interfaz de Control Remoto | GPIB, LAN (Ethernet), USB |
| Tiempo de Conmutación de Frecuencia | ≤ 5 ms (típico, modo lista) |
| Alimentación Eléctrica | 100–240 V CA, 50/60 Hz |
Anritsu MG3697C Options:
- MG3697C - 1A - Rack Mount with slides. Rack mount kit containing a set of track slides, mounting ears, and front panel handles to let the instrument be mounted in a standard 19-inch equipment rack.
- MG3697C - 1B - Rack Mount without slides. Modifies rack mounting hardware to install unit in a console that has mounting shelves. Includes mounting ears and front panel handles.
- MG3697C - 2C - Mechanical Step Attenuator. Adds a 10 dB/step attenuator. Rated RF output power is reduced.
- MG3697C - 3 - Ultra Low Phase Noise. Adds new modules to significantly reduce SSB phase noise. Not available with Option 3X.
- MG3697C - 3X - Premium Phase Noise. Improves Option 3 < 1 kHz offset. Not available with Option 3.
- MG3697C - 15D - High Power. Adds high-power RF components to the instrument to increase its output power level.
- MG3697C - 16 - High Stability Time Base. Adds an ovenized, 10 MHz crystal oscillator as a high-stability time base.
- MG3697C - 17 - Delete Front Panel. Deletes the front panel for use in remote control applications where a front panel display and keyboard control are not needed. Only available with Options 1A or 1B.
- MG3697C - 22 - 0.1 Hz to 10 MHz Audio coverage. Uses a DDS for coverage down to approximately DC. Output power is derated by 2 dB. Frequency resolution below 10 MHz is 0.02 Hz. No modulation available in the 0.1 Hz to 10 MHz band. Not available without Option 4 or 5.
- MG3697C - 26B - Pulse Modulation. External, via a rear panel BNC connector. For internal modulation capability, requires addition of a Pulse Generator, Option 27.
- MG3697C - 27 - Internal LF and Pulse Generators. Provides modulation waveforms for internal AM (if Option 14 installed), FM (if Option 12 installed), PM (if Option 12 installed) and Pulse (if Option 26A/B installed). Not available without Option 12, 14, or 26.
- MG3697C - 28B - Analog Modulation Suite. Bundles Options 12, 14, 26 and 27, offering internally- and externally-driven AM, FM, PM, and Pulse Modulation.
- MG3697C - 36 - Ultra-Stable Phase Tracking. Provides the capability for ultra-stable phase tracking between instruments using the internal 100 MHz reference. Requires Option 3 or 3X.
- MG3697C - CE - CE Compliance with CE mark.
- MG3697C - 98 - Standard Calibration to ISO17025 and ANSI/NCSL Z540-1. Provides a calibration certificate, decal, and "Calibration void if removed" tamper seals.
- MG3697C - 99 - Premium Calibration to ISO17025 and ANSI/NCSL Z540-1. Provides everything included with Option 98 plus test report and uncertainty data.
| Model | MG3697C |
|---|
El Anritsu MG3697C es un generador de señales de alto rendimiento diseñado con funciones avanzadas como configuraciones almacenadas, secuenciación de memoria, operación maestro/esclavo y corrección de planicidad a nivel de usuario. Admite calibración interna y externa de la base de tiempo con una estabilidad de <2 x 10⁻⁹/día y ofrece una resolución de hasta 0,01 Hz. Con modo seguro, entrada de parámetros versátil y completas funciones de barrido, garantiza precisión y flexibilidad en aplicaciones exigentes.
Con amplias opciones de barrido, pasos seleccionables por el usuario y control rápido del tiempo de retención, el Anritsu MG3697C es ideal para pruebas de RF, comunicaciones y caracterización de señales. Integra también diagnósticos de autotest y admite múltiples vatímetros para una corrección de trayecto precisa.
Testwall puede suministrar el Anritsu MG3697C usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Por favor, contáctenos directamente si necesita calibración o reparación del Anritsu MG3697C.
