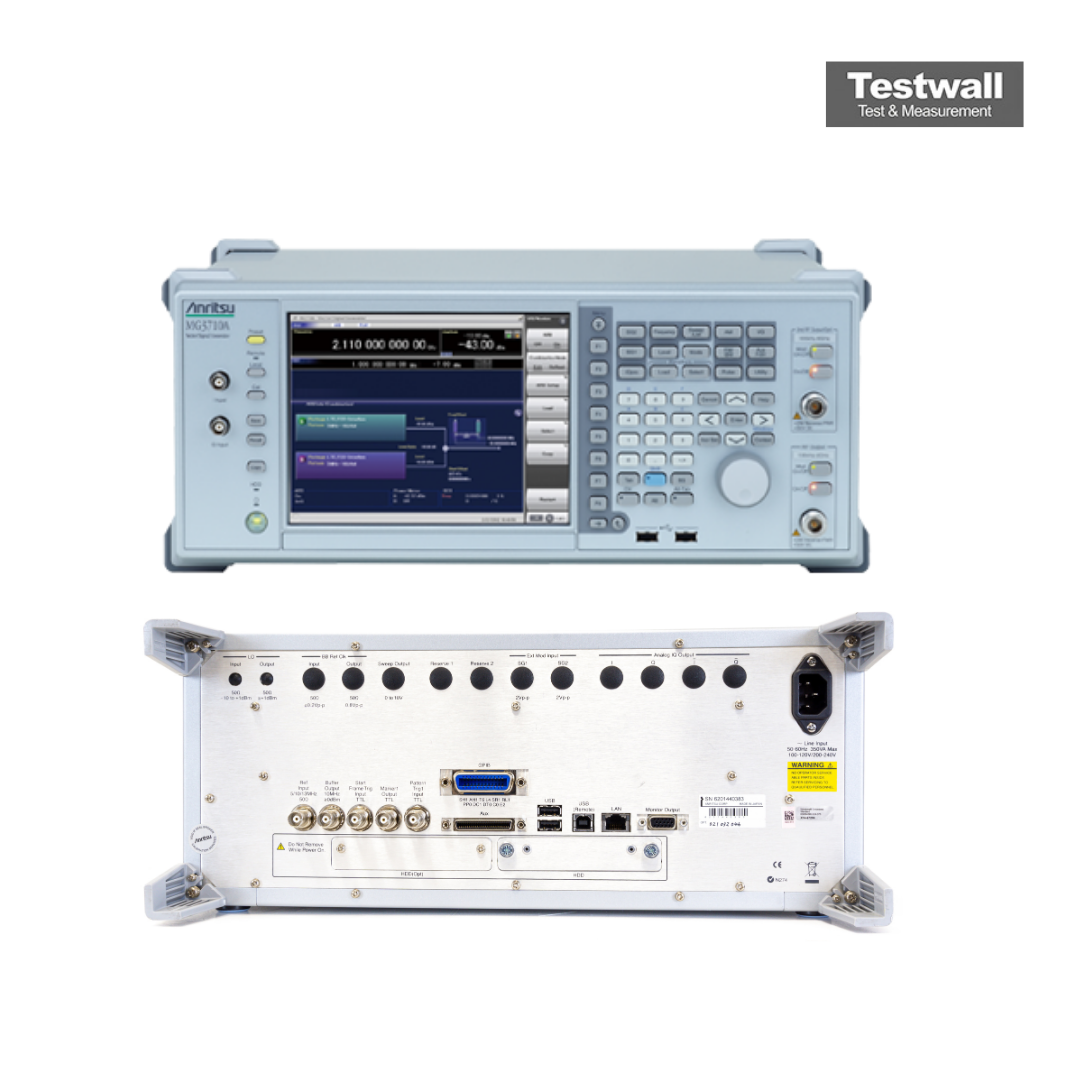

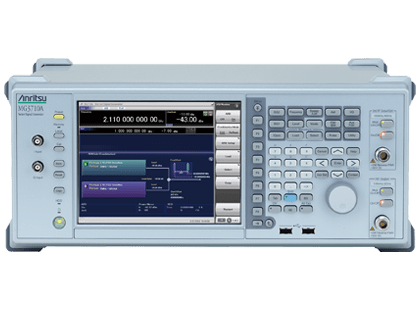

Anritsu MG3710A (100KHz-6GHz)
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 100 kHz – 6 GHz (ampliable hasta 2,7 GHz o 4 GHz según configuración) |
| Nivel de Potencia de Salida | -144 dBm a +30 dBm (varía según la frecuencia y la configuración) |
| Resolución de Frecuencia | 0,01 Hz |
| Modulación Soportada | AM, FM, ΦM, Pulso, I/Q (modulación analógica y digital) |
| Ancho de Banda de Modulación I/Q | Hasta 160 MHz (con opción de expansión) |
| Memoria de Forma de Onda | 256 Msamples (ampliable a 1 Gsample con opción adicional) |
| Número de Portadoras RF | Hasta 2 portadoras RF independientes en una sola unidad |
| Pureza Espectral (Ruido de Fase) | -130 dBc/Hz a 20 kHz de separación (a 1 GHz) |
| Interfaz y Conectividad | GPIB, USB, LAN (10/100/1000BASE-T) |
| Dimensiones y Peso | 426 mm (An) × 177 mm (Al) × 390 mm (Pr); aproximadamente 18 kg |
Anritsu MG3710A Options:
- MG3710A - 001 - High Stability Reference Oscillator (OCXO)
- MG3710A - 002 - Standard Reference Oscillator (TCXO)
- MG3710A - 017 - LO In/Out, BB Ref In/Out, Sweep Out
- MG3710A - 018 - External I/Q Input
- MG3710A - 021 - BER Measurement Function
- MG3710A - 032 - 1st SG Frequency Range 9 kHz to 2.7 GHz
- MG3710A - 034 - 1st SG Frequency Range 9 kHz to 4 GHz
- MG3710A - 036 - 1st SG Frequency Range 9 kHz to 6 GHz
- MG3710A - 041 - 1st SG High Power Extension
- MG3710A - 042 - 1st SG Low Power Extension
- MG3710A - 043 - 1st SG Reverse Power Protection
- MG3710A - 045 - 1st SG Waveform Memory Extension (256 Msamples)
- MG3710A - 046 - 1st SG Waveform Memory Extension (1024 Msamples)
- MG3710A - 048 - 1st SG Combination of Baseband Signal Function
- MG3710A - 049 - 1st SG AWGN Generation Function
- MG3710A - 050 - 1st SG Additional Analog Modulation Input
- MG3710A - 062 - 2nd SG Frequency Range 9 kHz to 2.7 GHz
- MG3710A - 064 - 2nd SG Frequency Range 9 kHz to 4 GHz
- MG3710A - 066 - 2nd SG Frequency Range 9 kHz to 6 GHz
- MG3710A - 071 - 2nd SG High Power Extension
- MG3710A - 072 - 2nd SG Low Power Extension
- MG3710A - 073 - 2nd SG Reverse Power Protection
- MG3710A - 075 - 2nd SG Waveform Memory Extension (256 Msamples)
- MG3710A - 076 - 2nd SG Waveform Memory Extension (1024 Msamples)
- MG3710A - 078 - 2nd SG Combination of Baseband Signal Function
- MG3710A - 079 - 2nd SG AWGN Generation Function
- MG3710A - 080 - 2nd SG Additional Analog Modulation Input
| Model | MG3710A |
|---|
El Anritsu MG3710A es un generador de señales vectoriales de alta precisión que cubre de 100 kHz hasta 6 GHz (según opción), con resolución de 0,01 Hz y conmutación rápida <600 μs. Ofrece ancho de banda de modulación vectorial de 120–160 MHz, baseband integrado y memoria de formas de 64 Msamples ampliable a 1 024 Msamples. Salidas RF dobles opcionales y doble memoria para pruebas multiseñal. ACLR –71 dBc y ruido de fase SSB –131 dBc/Hz.
Ideal para I+D y fabricación, genera simultáneamente señales útil/interferente o MIMO, simplificando montajes y reduciendo costes. Conjuntos de formas precargadas: LTE, W‑CDMA, GSM/EDGE, Bluetooth, GPS, WLAN, Mobile WiMAX, ISDB, etc.
Testwall puede suministrar el Anritsu MG3710A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y servicio sobresalientes. Contacte con nosotros directamente para calibración o reparación del Anritsu MG3710A.
