Anritsu

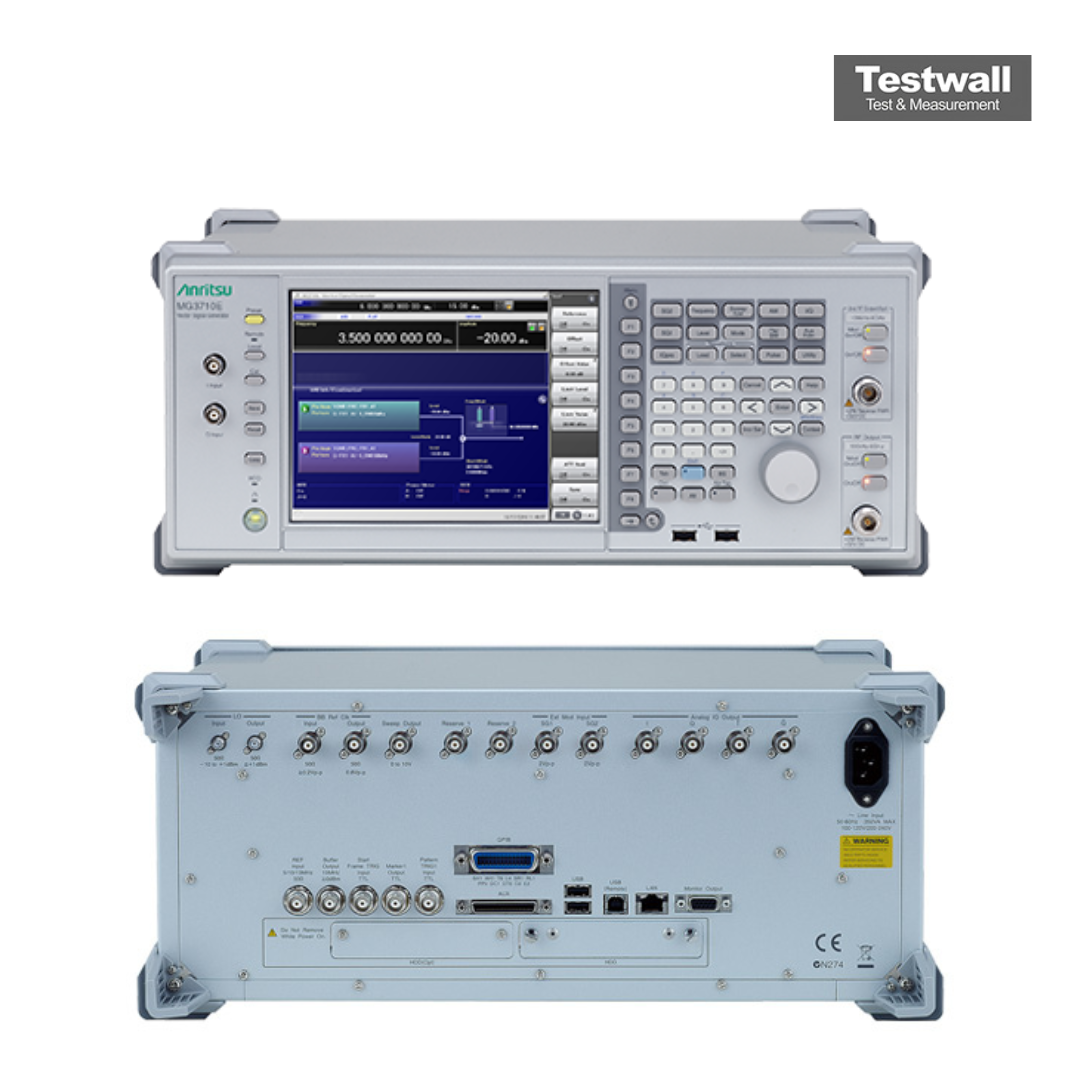

Anritsu MG3710E

1000kHz To 2.7GHz Vector Signal Generator
100 kHz a 6 GHz Rango de frecuencia
+30 dBm (con amplificador opcional) Potencia de salida máxima
0,01 Hz Resolución de frecuencia
hasta 120 MHz Ancho de banda de modulación
AM, FM, PM, modulación de pulso y modulación vectorial (IQ) Tipos de modulación soportados
Atributo Valor
Rango de frecuencia 100 kHz a 6 GHz
Potencia de salida máxima +30 dBm (con amplificador opcional)
Resolución de frecuencia 0,01 Hz
Ancho de banda de modulación hasta 120 MHz
Tipos de modulación soportados AM, FM, PM, modulación de pulso y modulación vectorial (IQ)
Memoria de forma de onda hasta 256 Msamples por canal (ampliable con opciones adicionales)
Pureza espectral (ruido de fase) -138 dBc/Hz a 20 kHz de separación (a 1 GHz)
Número de canales RF 1 ó 2 canales RF independientes (según configuración)
Interfaz y conectividad GPIB, USB, LAN (LXI compatible)
Alimentación eléctrica 100 V a 240 V CA, 50/60 Hz
Anritsu MG3710E Options:
  • MG3710E - 001 - Rubidium reference oscillator
  • MG3710E - 002 - High-stability reference oscillator
  • MG3710E - 011 - Second removable HDD
  • MG3710E - 017 - Universal input/output (baseband clock, sweep and local I/O)
  • MG3710E - 018 - Analogue IQ input/output
  • MG3710E - 021 - BER test function, 100 bps to 40 Mbps
  • MG3710E - 032 - 1st RF: 100 kHz to 2.7 GHz
  • MG3710E - 034 - 1st RF: 100 kHz to 4 GHz
  • MG3710E - 036 - 1st RF: 100 kHz to 6 GHz
  • MG3710E - 041 - 1st RF: high power extension
  • MG3710E - 042 - 1st RF: low power extension
  • MG3710E - 043 - 1st RF: reverse power protection
  • MG3710E - 045 - 1st RF: ARB memory upgrade, 256 Msamples
  • MG3710E - 046 - 1st RF: ARB memory upgrade, 1024 Msamples
  • MG3710E - 048 - 1st RF: baseband signal combine
  • MG3710E - 049 - 1st RF: AWGN generator
  • MG3710E - 050 - 1st RF: additional analogue modulation input
  • MG3710E - 062 - 2nd RF: 100 kHz to 2.7 GHz
  • MG3710E - 064 - 2nd RF: 100 kHz to 4 GHz
  • MG3710E - 066 - 2nd RF: 100 kHz to 6 GHz
  • MG3710E - 071 - 2nd RF: high power extension
  • MG3710E - 072 - 2nd RF: low power extension
  • MG3710E - 073 - 2nd RF: reverse power protection
  • MG3710E - 075 - 2nd RF: ARB memory upgrade, 256 Msamples
  • MG3710E - 076 - 2nd RF: ARB memory upgrade, 1024 Msamples
Formulario de calibración Anritsu MG3710E

Formulario de reparación Anritsu MG3710E
Maximum file size: 40MB

El Anritsu MG3710E es un generador de señales vectoriales de alto rendimiento que cubre un rango de frecuencia de 1000kHz a 2,7GHz. Admite múltiples tipos de modulación y salidas RF dobles, ideal para pruebas avanzadas de comunicación inalámbrica.

Este generador es adecuado para I+D, fabricación y prueba de sistemas de comunicación digitales y analógicos con alta pureza espectral y excelentes características de potencia de salida.

Testwall puede suministrar el Anritsu MG3710E usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Anritsu MG3710E.

Opciones y configuraciones

  • Rango de frecuencia: 100 kHz a 6 GHz (ampliable hasta 2,7 GHz o 4 GHz según opción)
  • Ancho de banda de modulación: hasta 120 MHz (con opción de banda ancha)
