Anritsu MP1763C
| Atributo | Valor |
|---|---|
| Velocidad de bits máxima | 12,5 Gbit/s |
| Velocidad de bits mínima | 0,1 Gbit/s |
| Patrones de prueba | PRBS (2^7-1, 2^10-1, 2^15-1, 2^20-1, 2^23-1, 2^31-1), palabra fija de 16 bits, datos externos |
| Nivel de salida (amplitud) | 0,25 V a 2,0 V (pico a pico, en carga de 50 Ω) |
| Tiempo de subida/bajada | 28 ps (típico, al 20%-80%) |
| Impedancia de salida | 50 Ω |
| Conector de salida | SMA (hembra) |
| Fuente de reloj | Interna o externa |
| Rango de temperatura de operación | 5 °C a 40 °C |
| Alimentación eléctrica | 100 V a 240 V CA, 50/60 Hz |
Anritsu MP1763C Options:
- MP1763C - 01 - 12.5 GHz Synthesizer (50 MHz to 12.5 GHz)
- MP1763C - 03 - 1/4 Speed Output
- MP1763C - 08 - 1/4 Differential Data Output Function (100 Mbit/s to 3.125 Gbit/s)
| Model | MP1763C |
|---|

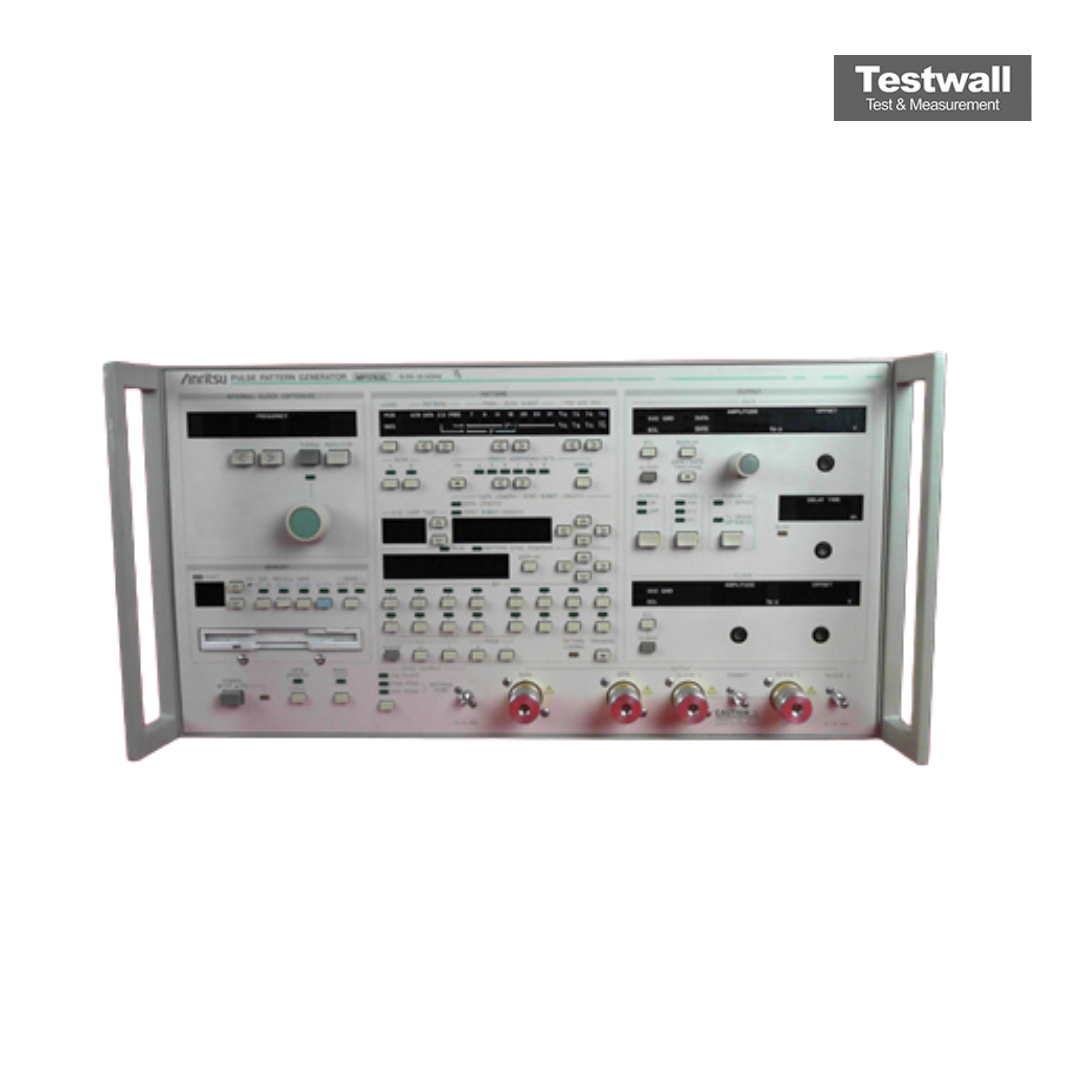

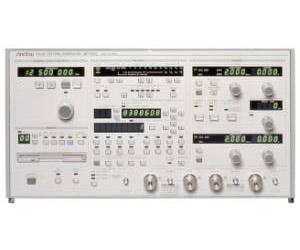

El generador de patrones de pulsos Anritsu MP1763C permite pruebas BER de 12,5 G en combinación con los detectores de errores MP1764C/MP1764D, con control de amplitud de señal de reloj y datos de 0,25 a 2 Vp-p, ajuste de ±2 V y función de retardo variable para un análisis preciso de márgenes de fase y tiempo.
Con entradas diferenciales, generador de reloj de bajo ruido FM/PM y soporte para patrones seudoaleatorios de la serie M o programables, ofrece formas de onda de alta calidad en STM-0/STS-1 a 10 GbE, STM-64/STS-192, OUT-2 y Fibre Channel de 4,25 G. Estándar con salida paralela 1/8 y opciones de salida paralela o diferencial ¼, además de unidad de disquete de 3,5 pulgadas e interfaz GPIB para mediciones automatizadas.
Testwall puede suministrar el Anritsu MP1763C usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Póngase en contacto directamente con nosotros si necesita calibración o reparación del Anritsu MP1763C.
