Anritsu

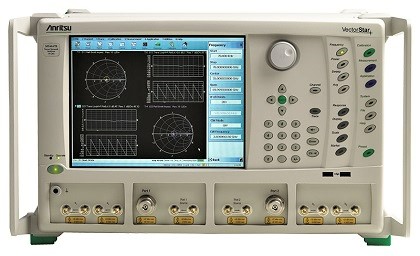

Anritsu MS4647A
Network Analyzer, 10 MHz - 70 GHz
70 kHz a 70 GHz Rango de Frecuencia
2 puertos Número de Puertos
hasta 107 dB Rango Dinámico
+3 dBm (máxima) Potencia de Salida
Parámetros S completos (S11, S21, S12, S22) Parámetros de Medición
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 70 kHz a 70 GHz |
| Número de Puertos | 2 puertos |
| Rango Dinámico | hasta 107 dB |
| Potencia de Salida | +3 dBm (máxima) |
| Parámetros de Medición | Parámetros S completos (S11, S21, S12, S22) |
| Velocidad de Medición | hasta 46 µs por punto |
| Puntos de Traza | hasta 100.001 puntos por traza |
| Interfaz y Conectividad | USB, LAN (Ethernet), GPIB |
| Conectores RF | Conectores de 1,85 mm (compatibles con 2,4 mm) |
| Fuente de Alimentación | 100-240 V CA, 50/60 Hz |
Anritsu MS4647A Options:
- MS4647A - 001 - Rack Mount, Adds handles and removes feet for shelf-mounting into a 19" universal rack
- MS4647A - 002 - Time Domain
- MS4647A - 004 - Additional Solid State Drive (SSD), Serial-ATA, With OS and VectorStar Application Software, quickly field pluggable at rear panel
- MS4647A - 007 - Receiver Offset
- MS4647A - 041 - Noise Figure, requires Option 051, 061, or 062
- MS4647A - 051 - Direct Access Loops, not available with Options 061 or 062
- MS4647A - 061 - Active Measurements Suite, With 2 Step Attenuators
- MS4647A - 062 - Active Measurements Suite, With 4 Step Attenuators
- MS4647A - 070 - 70 kHz Low-End Frequency Extension
- MS4647A - 080 - Modular Broadband/Millimeter-Wave Capability, for MS4647A VNAs without Option 051, 061, or 062
- MS4647A - 081 - Modular Broadband/Millimeter-Wave Capability, for MS4647A VNAs with Option 051, 061, or 062
- MS4640A - 082 - Millimeter-Wave capability for MS4647A VNAs not equipped with Option 051, 061, or 062
- MS4640A - 083 - Millimeter-Wave capability for MS4647A VNAs equipped with Option 051, 061, or 062
- MS4640A - 098 - Z540/Guide 25 Calibration, No Data
- MS4640A - 099 - Premium Calibration, With Data
| Model | MS4647A |
|---|
El analizador de redes vectoriales Anritsu MS4647A ofrece un rango de frecuencia de 10 MHz a 70 GHz con gran precisión. Incluye fuente, conjunto de prueba y analizador integrados, mostrando mediciones en tiempo real en pantalla táctil o monitor externo. Con un rango dinámico de hasta 140 dB y potencia de salida de +13 dBm, garantiza resultados precisos en pruebas RF.
Este VNA permite guardar datos, capturas de pantalla y un manejo flexible, ideal para investigación, desarrollo y producción.

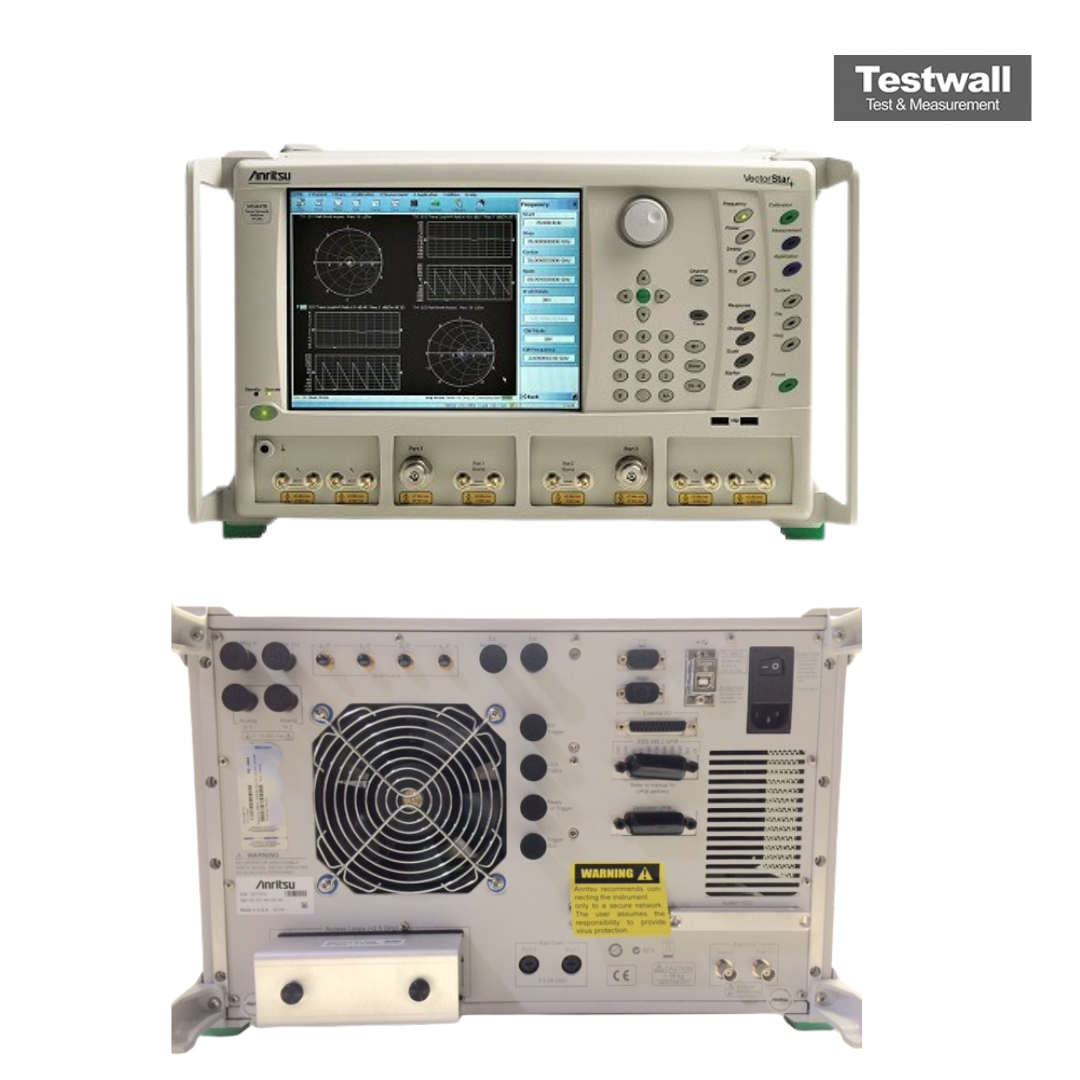

Testwall puede suministrar el Anritsu MS4647A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento y fiabilidad. Contáctenos si necesita calibración o reparación del Anritsu MS4647A.
