Anritsu MS9780A
| Atributo | Valor |
|---|---|
| Rango de longitud de onda | 600 nm - 1750 nm |
| Resolución de longitud de onda | 0,05 nm |
| Rango dinámico | 78 dB |
| Nivel mínimo de sensibilidad | -90 dBm |
| Rango de nivel de potencia | -90 dBm a +20 dBm |
| Precisión de longitud de onda | ±0,05 nm |
| Precisión de nivel | ±0,4 dB |
| Tipo de conector de entrada | FC/PC (adaptable a SC, ST, LC) |
| Interfaz de comunicación | GPIB, RS-232C |
| Fuente de alimentación | 100 V - 240 V CA, 50/60 Hz |
Anritsu MS9780A Options:
- MS9780A - 02 - White light source
- MS9780A - 03 - Wavelength reference & SLD light source
- MS9780A - 04 - SLD light source
- MS9780A - 05 - Reference wavelength light source
- MS9780A - 06 - Monitor output (VGA output)
- MS9780A - 27 - E2000 (Diamond) connector
- MS9780A - 37 - FC connector
- MS9780A - 38 - ST connector
- MS9780A - 39 - DIN connector
- MS9780A - 40 - SC connector
- MS9780A - 43 - HMS-10/A (Diamond) connector
| Model | MS9780A |
|---|

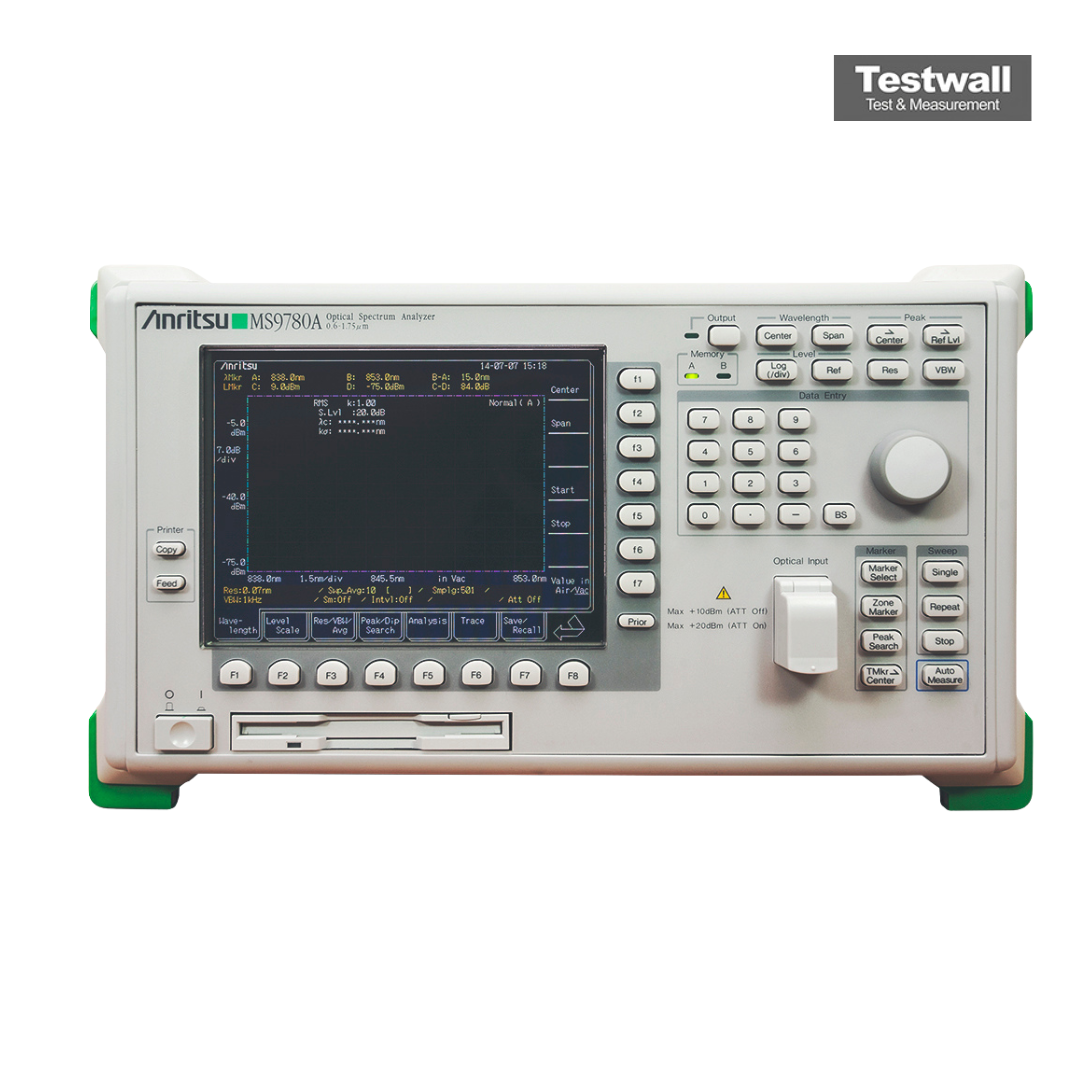

El Anritsu MS9780A es un analizador de espectro con red de difracción para espectros ópticos de 600 a 1750 nm. Su sección de entrada rediseñada admite fibras con núcleo de 50/62,5 µm y permite mediciones precisas de LD y LED. Con rango dinámico de –70 dB, sensibilidad de –90 dBm, exactitud de ±0,05 nm (tras calibración con luz de referencia) y resolución de hasta 0,07 nm, ofrece gran estabilidad y fiabilidad para WDM.
Aplicaciones típicas: análisis spectral de LD/LED, medición de transmisión de aisladores, evaluación de NF/ganancia en amplificadores de fibra y mediciones de pulsos ópticos. Destaca en la banda de 1,55 µm gracias a su diseño con red y funciones optimizadas para WDM.
Testwall puede suministrar el Anritsu MS9780A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Anritsu MS9780A.
