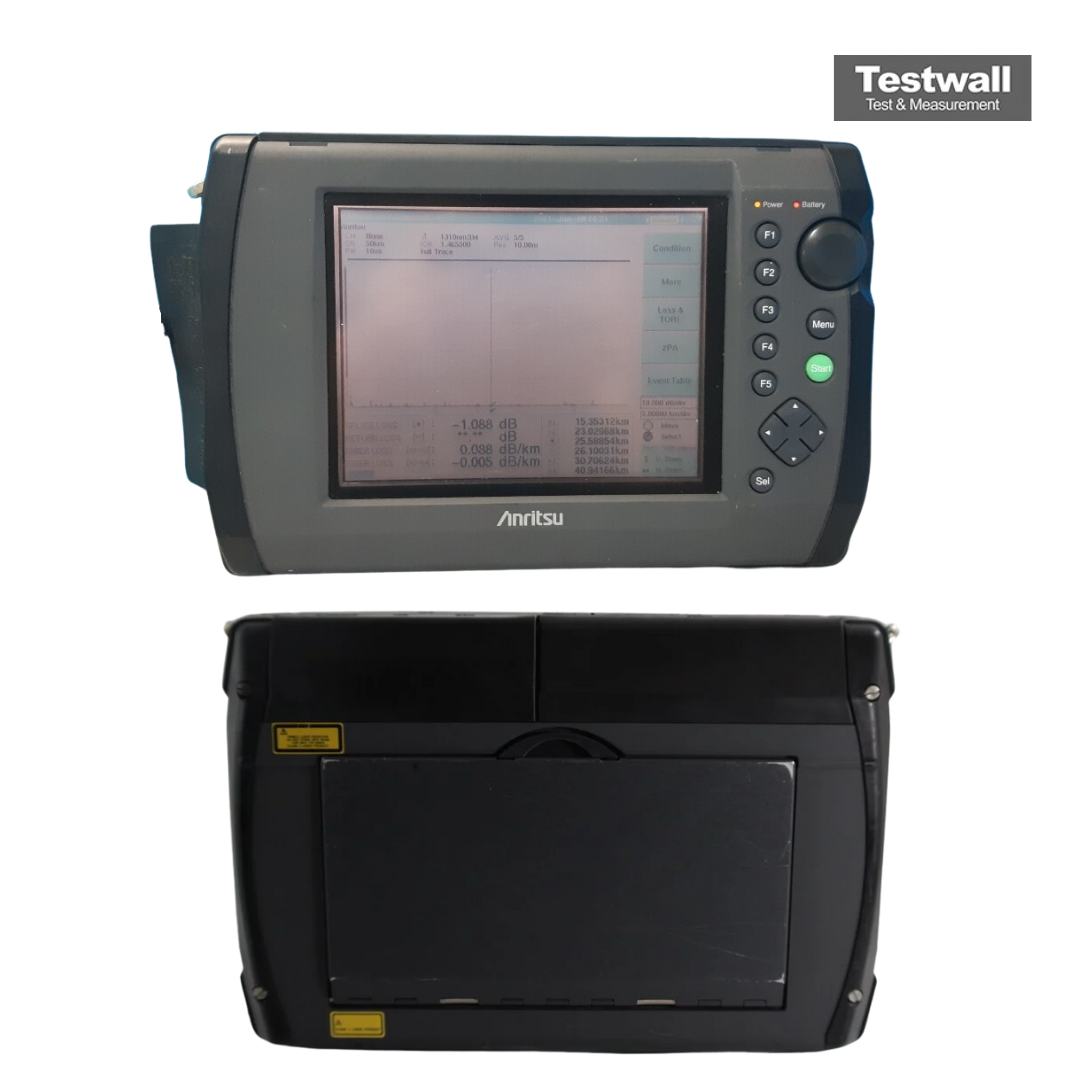

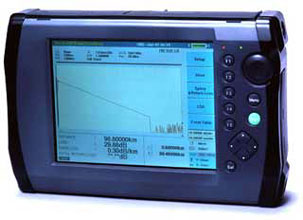

Anritsu MW9076B
| Atributo | Valor |
|---|---|
| Rango de longitud de onda | 1260 nm a 1650 nm |
| Rango de pérdida dinámica | hasta 46 dB |
| Resolución de distancia | 0,1 m |
| Rango de medición de distancia | hasta 260 km |
| Ancho de pulso | 3 ns a 20000 ns |
| Tipo de conector óptico | FC/APC intercambiable |
| Pantalla | Pantalla LCD a color de 5,7 pulgadas |
| Interfaz de comunicación | USB, RS-232C, GP-IB |
| Fuente de alimentación | 100 V a 240 V CA, batería recargable opcional |
| Temperatura de funcionamiento | -10 °C a +50 °C |
Anritsu MW9076B Options:
- MW9076B - 01 - Visible light source (635 nm)
- MW9076B - 02 - Optical power meter (measurement range: –70 to +3 dBm continuous light, –73 to 0 dBm modulated light)
- MW9076B - 03 - High power optical power meter (measurement range: –50 to +23 dBm continuous light, –53 to +20 dBm modulated light)
| Model | MW9076B |
|---|
El Anritsu MW9076B es un OTDR portátil compacto, diseñado para la detección precisa de fallos en fibras y el análisis de pérdidas en redes monomodo. Opera en dos longitudes de onda, 1310 nm y 1550 nm, ofreciendo rangos dinámicos de hasta 45 dB y 43 dB respectivamente. Con una zona muerta de Fresnel de aprox. 1,6 m y una zona muerta de retrodispersión de 8 m, garantiza una precisión excepcional en mediciones cercanas. Soporta barridos automáticos ultrarrápidos (~10 s) y en tiempo real (~0,15 s) gracias a la aceleración ASIC. Ofrece formas de onda de alta resolución (5 cm) con 50 000 puntos de muestreo, incluye ~18 MB de memoria interna y admite almacenamiento en PC-card y disco duro.
Las funciones opcionales incluyen una fuente de luz visible de 635 nm, módulos de medidores de potencia óptica con rangos de –70 a +3 dBm o –50 a +23 dBm, y selectores de canal óptico externos para mediciones avanzadas en fibras multicore mediante RS-232C.
Testwall puede suministrar el Anritsu MW9076B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor, contáctanos directamente si necesitas calibración o reparación del Anritsu MW9076B.
