Hioki IM3536
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 4 Hz a 8 MHz |
| Parámetros de medición | Z, Y, θ, Rs, Rp, X, G, B, Cs, Cp, Ls, Lp, D, Q, Δ%, DCR |
| Precisión básica | 0,05% |
| Nivel de señal de prueba (tensión) | 10 mV a 5 V RMS |
| Nivel de señal de prueba (corriente) | 10 μA a 50 mA RMS |
| Tiempo de medición | Mínimo 2 ms |
| Interfaz de comunicación | USB, LAN, GP-IB (opcional), Handler (opcional) |
| Pantalla | Pantalla LCD en color de 4,3 pulgadas |
| Rango de impedancia medible | 1 mΩ a 100 MΩ |
| Alimentación eléctrica | 100 V a 240 V CA, 50/60 Hz |
Hioki IM3536 Options:
- IM3536 - 9637 - RS-232C CABLE, For the PC, 9pin - 9pin, cross, 1.8m (5.91 ft) length
- IM3536 - 9151-02 - GP-IB CONNECTOR CABLE, 2 m (6.56 ft) length
- IM3536 - 9268-10 - DC BIAS VOLTAGE UNIT, Measurement frequency range: 40 Hz to 8 MHz, Maximum applied voltage: ±40 V DC
- IM3536 - 9269-10 - DC BIAS CURRENT UNIT, Measurement frequency range: 40 Hz to 2 MHz, Maximum applied current: 2 A DC
- IM3536 - L2000 - 4-TERMINAL PROBE, Measurable range: DC to 8 MHz, Measurable terminal diameter: 0.3 mm to 5 mm, Cord length: 1 m
- IM3536 - 9140-10 - 4-TERMINAL PROBE, Measurable range: DC to 200 kHz, Measurable terminal diameter: 0.3 mm to 5 mm, Cord length: 1 m
- IM3536 - 9500-10 - 4-TERMINAL PROBE, Measurable range: DC to 200 kHz, Measurable terminal diameter: 0.3 mm to 2 mm, Cord length: 1 m
- IM3536 - 9262 - TEST FIXTURE, Measurable range: DC to 8 MHz, Measurable terminal diameter: 0.3 mm to 2 mm, Direct connection type
- IM3536 - 9261-10 - TEST FIXTURE, Measurable range: DC to 8 MHz, Measurable terminal diameter: 0.3 mm to 1.5 mm, Cord length: 1 m
- IM3536 - 9263 - SMD TEST FIXTURE, Measurable range: DC to 8 MHz, For SMD with electrodes on side, Measurable sample sizes: 0805 to 2220 (EIA) / 2012 to 5750 (JIS), Direct connection type
- IM3536 - 9677 - SMD TEST FIXTURE, Measurable range: DC to 120 MHz, For SMD with electrodes on side, Measurable sample sizes: 0402 to 0603 (EIA) / 1005 to 1608 (JIS), Direct connection type
- IM3536 - 9699 - SMD TEST FIXTURE, Measurable range: DC to 120 MHz, For SMD with electrodes on bottom, Measurable sample sizes: 0608 to 0805 (EIA) / 1608 to 2012 (JIS), Direct connection type
- IM3536 - IM9100 - SMD TEST FIXTURE, Measurable range: DC to 8 MHz, For SMD with electrodes on bottom, Measurable sample sizes: 01005 to 0402 (EIA) / 0402 to 1005 (JIS), Direct connection type
- IM3536 - IM9110 - SMD TEST FIXTURE, Measurable range: DC to 1 MHz, For SMD with electrodes on side, Measurable sample sizes: 008004 (EIA) / 0201 (JIS), Direct connection type
- IM3536 - L2001 - PINCHER PROBE, Measurable range: DC to 8 MHz, Replaceable tips, Cord length: Approx. 730 mm, Ships standard with one set of IM9901
- IM3536 - IM9901 - CONTACT TIPS for L2001, Measurable sample sizes: 0603 to 2220 (EIA) / 1608 to 5750 (JIS)
- IM3536 - IM9902 - CONTACT TIPS for L2001, Measurable sample sizes: 0201 to 2220 (EIA) / 0603 to 5750 (JIS)
| Model | IM3536 |
|---|

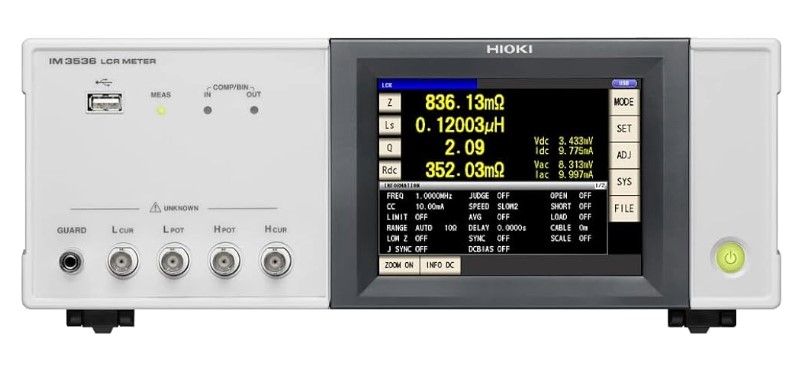

El Hioki IM3536 es un medidor LCR de alto rendimiento con un amplio rango de frecuencias de CC y de 4 Hz a 8 MHz con una precisión del 0,05 %. Admite pruebas de componentes electrónicos de nueva generación, incluidos inductores de alimentación, y ofrece un rango de precisión garantizado a partir de 1 MΩ. El equipo puede almacenar hasta 32.000 resultados, transferir datos mediante USB y permitir análisis detallados en hojas de cálculo.
Con una protección mejorada contra la carga residual, el IM3536 garantiza seguridad frente a descargas de condensadores, lo que lo hace ideal para aplicaciones como la medición de ESR bajo en condensadores electrolíticos y pruebas de impedancia en bobinas. Su diseño rentable es adecuado tanto para I+D como para líneas de producción.
Testwall puede suministrar el Hioki IM3536 LCR Meter usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros directamente si necesita calibración o reparación del Hioki IM3536 LCR Meter.
