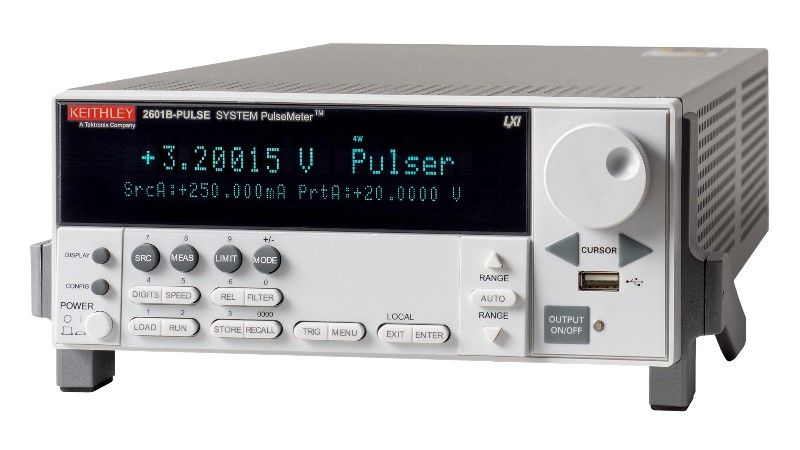

Keithley 2601B-PULSE
| Atributo | Valor |
|---|---|
| Rango de voltaje de salida | ±40 V |
| Rango de corriente de salida | ±10 A (pulsos de hasta 100 A) |
| Potencia máxima de salida | 40 W (DC), hasta 2000 W en modo pulso |
| Anchura mínima de pulso | 100 µs |
| Resolución de medida de voltaje | 1 µV |
| Resolución de medida de corriente | 100 pA |
| Velocidad máxima de muestreo | hasta 1 000 000 lecturas/segundo |
| Interfaz de comunicación | GPIB, USB, RS-232 |
| Número de canales SMU | 1 canal SMU integrado |
| Compatibilidad con software | Compatible con TSP (Test Script Processor) y ACS Basic |
Keithley 2601B-PULSE Options:
- 2601B-PULSE - KickStart - KickStart Instrument Control Software
- 2601B-PULSE - 4299-1 - Single Rack Mount Kit with front and rear support
- 2601B-PULSE - 4299-2 - Dual Rack Mount Kit with front and rear support
- 2601B-PULSE - 2600-BAN - Banana Test Leads/Adapter Cable for use with the Channel A: SMU Phoenix Connector ONLY
- 2601B-PULSE - 2600-KIT - Extra screw terminal connector, strain relief, and cover for the Channel A: SMU Phoenix Connector ONLY
- 2601B-PULSE - 2601B-P-INT - 2601B-PULSE Rear Panel Interlock and Cable Connector Box
- 2601B-PULSE - 2601B-PULSE-CA1 - 2601B-PULSE 1.2 meter 50 ohm BNC to BNC Cable Kit
- 2601B-PULSE - 2601B-PULSE-CA2 - 2601B-PULSE (two per unit) independent 3.0 meter 50 ohm BNC to BNC coax cables used for SHI and SLO. Required accessory for the 2601B-PULSE-CA3 cable set.
- 2601B-PULSE - 2601B-PULSE-CA3 - 2601B-PULSE 3.0 meter 15 ohm BNC to BNC Cable Kit. The 2601B-PULSE-CA2 option is required with this accessory.
- 2601B-PULSE - 7709-308A - Digital I/O Connector
- 2601B-PULSE - 8606 - High Performance Modular Probe Kit. For use with 2600-BAN.
- 2601B-PULSE - CS-1616-3 - Safety Interlock Mating Connector
- 2601B-PULSE - 7007-1 - Double Shielded GPIB Cable, 1 m (3.3 ft.)
- 2601B-PULSE - 7007-2 - Double Shielded GPIB Cable, 2 m (6.6 ft.)
- 2601B-PULSE - KPCI-488LPA - IEEE-488 Interface/Controller for the PCI Bus
- 2601B-PULSE - KUSB-488B - IEEE-488 USB-to-GPIB Interface Adapter
- 2601B-PULSE - 2600-TLINK - Digital I/O to TLINK Adapter Cable, 1 m
- 2601B-PULSE - 17469460X - TSP-Link/Ethernet Cable (two per unit)
- 2601B-PULSE - CA-126-1A - Digital I/O and Trigger Cable, 1.5 m
- 2601B-PULSE - 7078-TRX-GND - 3-slot make triax to female BNC adapter (guard removed). Used with 8101-PIV and 8101-4TRX test fixtures.
- 2601B-PULSE - 8101-4TRX - 4 Pin Transistor Fixture
- 2601B-PULSE - 8101-PIV - DC, Pulse I-V and C-V Component Test Fixture
- 2601B-PULSE - CS-1252 - SMA male to BNC female adapter. Used with 8101-PIV test fixture.
- 2601B-PULSE - 26xxB-EW - 1 Year Factory Warranty extended to 2 years
- 2601B-PULSE - 26xxB-3Y-EW - 1 Year Factory Warranty extended to 3 years
- 2601B-PULSE - 26xxB-5Y-EW - 1 Year Factory Warranty extended to 5 years
- 2601B-PULSE - C/26xxB-3Y-STD - 3 Calibrations within 3 years
- 2601B-PULSE - C/26xxB-5Y-STD - 5 Calibrations within 5 years
- 2601B-PULSE - C/26xxB-3Y-DATA - 3 Calibrations within 3 years and includes calibration data before and after adjustment
- 2601B-PULSE - C/26xxB-5Y-DATA - 5 Calibrations within 5 years and includes calibration data before and after adjustment
- 2601B-PULSE - C/26xxB-3Y-17025 - 3 ISO-17025 accredited calibrations within 3 years
- 2601B-PULSE - C/26xxB-5Y-17025 - 5 ISO-17025 accredited calibrations within 5 years
| Model | 2601B-PULSE |
|---|
El SourceMeter Keithley 2601B permite pruebas de fuente-medición DC, de pulso y AC de baja frecuencia con un canal SMU de 200 W, 10 A, compatible con rangos de ±40 V y resolución de 100 fA/100 nV. Su diseño SMU de tercera generación de alta velocidad, el procesador de scripts de prueba integrado (TSP™) y el bus de comunicación TSP-Link™ aceleran las pruebas funcionales I-V hasta cuatro veces más rápido que las soluciones de la competencia, garantizando al mismo tiempo alta integridad de medición y flexibilidad de cableado.
Diseñado para aplicaciones versátiles, integra fuente de alimentación de precisión, fuente de corriente real, multímetro de 6½ dígitos, generador de pulsos, generador de formas de onda arbitrarias, carga electrónica y controlador de disparo en un paquete compacto y eléctricamente aislado.
En Testwall proporcionamos el SourceMeter Keithley 2601B usado, completamente probado, con soporte experto y entrega global. Gracias a la instrumentación de alto rendimiento de Keysight y a una calidad de servicio inigualable, Testwall supera a la competencia en fiabilidad y capacidad de respuesta.
