Keithley
Keithley 3730
6x16 High-Density Matrix Card
6 canales de conmutación matricial Número de canales
Matriz 6x16 (ampliable) Configuración de la matriz
300 V DC o AC pico Tensión máxima de conmutación
1 A por canal Corriente máxima de conmutación
30 W por canal Potencia máxima de conmutación
| Atributo | Valor |
|---|---|
| Número de canales | 6 canales de conmutación matricial |
| Configuración de la matriz | Matriz 6x16 (ampliable) |
| Tensión máxima de conmutación | 300 V DC o AC pico |
| Corriente máxima de conmutación | 1 A por canal |
| Potencia máxima de conmutación | 30 W por canal |
| Resistencia de contacto | Inferior a 1 Ω |
| Compatibilidad de chasis | Compatible con chasis Keithley Serie 3700 |
| Tipo de relé | Relés de contacto seco (reed relay) |
| Vida útil de los relés | Más de 100 millones de operaciones |
| Interfaz de comunicación | GPIB, LAN (LXI), USB a través del chasis principal |
Keithley 3730 Options:
- 3730 - 3730-ST - Screw Terminal Block
- 3730 - 3721-MTC-1.5 - 50 Pin D-sub Female to Male Cable, 1.5m (5 ft.)
- 3730 - 3721-MTC-3 - 50 Pin D-sub Female to Male Cable, 3m (10 ft.)
- 3730 - 3790-KIT50-R - 50 Pin Female D-sub Connector Kit (contains 2 female D-sub connectors and 100 solder-cup contacts)
- 3730 - 3730-3Y-EW-STD - 1-year factory warranty extended to 3 years from date of shipment
- 3730 - 3730-5Y-EW-STD - 1-year factory warranty extended to 5 years from date of shipment
- 3730 - C/3730-3Y-STD - 3 (Z540-1 compliant) calibrations within 3 years of purchase
| Model | 3730 |
|---|

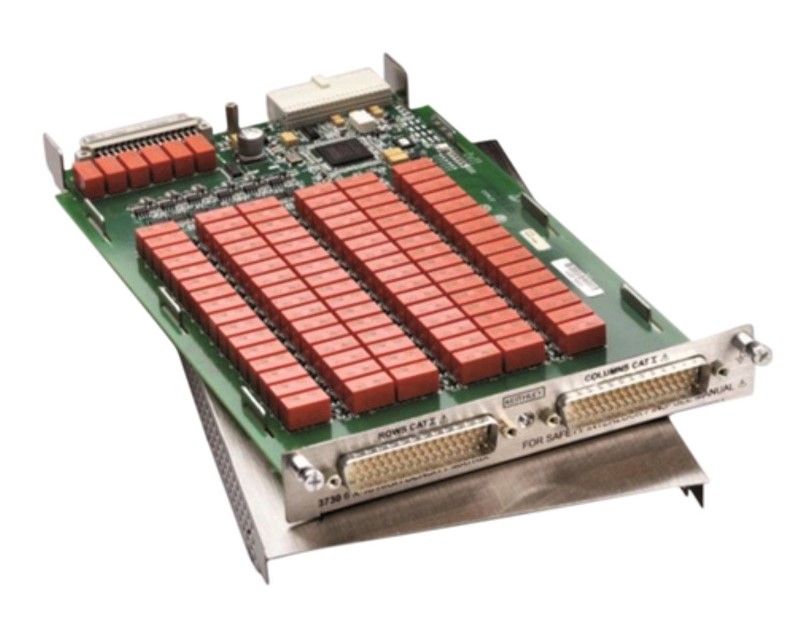

El Keithley 3730 es una tarjeta matriz de alta densidad de dos polos, 6 filas por 16 columnas, capaz de conectar hasta seis canales diferenciales a 16 DUTs. Soporta una matriz de hasta 6x96 usando seis tarjetas 3730 en un bastidor 3706A. Incluye dos conectores macho D-sub de 50 pines, relés electromecánicos de enclavamiento, capacidad de señal de 300V, 1A o 2A (60W, 125VA).
Los relés de conexión de plano posterior analógico permiten expansión de columnas, con memoria para cierres de relés y offsets mínimos de 2µV y 100pA.
Testwall puede suministrar el Keithley 3730 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos confiables. Contáctenos para calibración o reparación del Keithley 3730.
