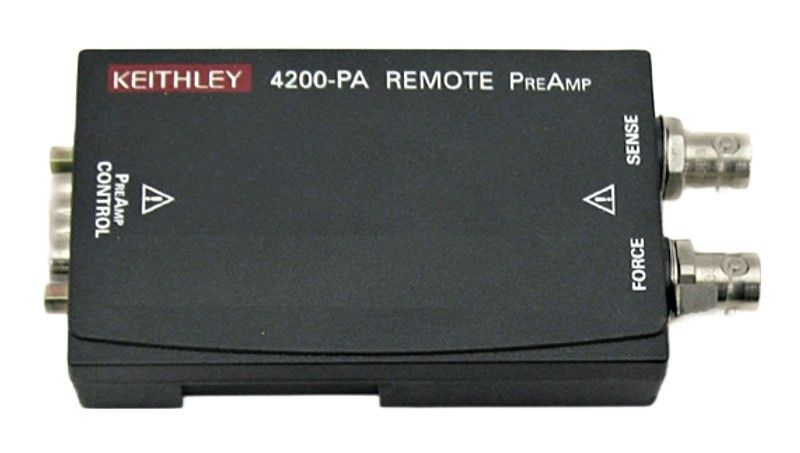

Keithley 4200-PA
| Atributo | Valor |
|---|---|
| Tipo de amplificador | Amplificador de preamplificador de corriente ultrabaja |
| Rango de medición de corriente | Desde 1 fA hasta 10 µA |
| Resolución de corriente mínima | 1 fA (femtoamperio) |
| Compatibilidad | Compatible con el sistema de caracterización de semiconductores Keithley 4200-SCS |
| Número máximo de unidades por sistema | Hasta 8 unidades por sistema 4200-SCS |
| Función principal | Expansión de capacidad de medición de corriente de baja señal para SMU |
| Ancho de banda | Optimizado para mediciones de corriente en DC y baja frecuencia |
| Conexión al sistema | Se conecta directamente a las unidades SMU del sistema 4200-SCS |
| Aplicaciones principales | Caracterización de dispositivos semiconductores, medición de corrientes de fuga y análisis de dispositivos de baja corriente |
| Temperatura de operación | 0 °C a 50 °C |
Keithley 4200-PA Options:
- 4200-SCS - 4200-SCS/F - 9 slot chassis with integrated controller, 12.1" flat panel display, two Model 4200-SMU medium power SMUs, one Remote Sense Ground Unit, LAN, GPIB, USB, RS-232, parallel port, hard disk, DVD/CD-RW
- 4200-SCS - 4200-SCS/C - 9 slot chassis with integrated controller, Composite Front Bezel (no built-in display), two Model 4200-SMU medium power SMUs, one Remote Sense Ground Unit, LAN, GPIB, USB, RS-232, parallel port, hard disk, DVD/CD-RW
- 4200-SCS - 4200-SMU - Medium Power Source-Measure Unit (210V, 100mA, 2W)
- 4200-SCS - 4210-SMU - High Power Source-Measure Unit (210V, 1A, 20W)
- 4200-SCS - 4200-PA - Remote PreAmp module, extends low current measurement capabilities of any SMU, provides 0.1fA resolution
- 4200-SCS - 4210-CVU - Multi-Frequency C-V Module, capacitance measurements from fF to µF at frequencies from 1kHz to 10MHz
- 4200-SCS - 4225-PMU - Ultra-Fast I-V Module, dual-channel, pulse widths from 60ns to DC, sample rate up to 200 megasamples/second
- 4200-SCS - 4225-RPM - Remote Amplifier/Switch, optional accessory for the 4225-PMU, adds three lower current ranges and multiplexer switching
- 4200-SCS - 4220-PGU - Dual-Channel Pulse Generator, voltage pulses up to 40V, down to 20ns pulse width, linear/ARB/Segment ARB sweeps
- 4200-SCS - 4200-SCP2 - Dual-Channel Digital Oscilloscope Card, 8-bit resolution, sample rate up to 2.5 gigasamples/second
- 4200-SCS - 4200-SCP2HR - Dual-Channel Digital Oscilloscope Card, 16-bit resolution, sample rate up to 400 megasamples/second
- 4200-SCS - 4200-SCP2-ACC - Optional Scope Probe, 70MHz bandwidth (for 4200-SCP2), 1x attenuation, 300V DC rated, 1m length, BNC connector
- 4200-SCS - 4200-BTI-A - Ultra-Fast NBTI/PBTI Option package, includes 4225-PMU, two 4225-RPMs, ACS Standard Version 4.2 Software, Ultra-Fast BTI Test Project Module, and cabling
- 4200-SCS - 4200-CVU-Power - C-V Power Package, ±200V DC bias, 100kHz to 10MHz test signal, up to 300mA DC current
- 4200-SCS - 4200-COMPILER - Optional compiler required for Keithley User Library Tool (KULT) to integrate custom algorithms into KITE
| Model | 4200-PA |
|---|
El Keithley 4200-PA PreAmp mejora la capacidad de medición de baja corriente de cualquier SMU del sistema Keithley 4200 SCS al añadir cinco rangos de corriente adicionales, logrando una resolución de 0,1fA. Este módulo está totalmente integrado en el sistema, lo que permite una mayor precisión en las mediciones. Se monta en el panel posterior para operaciones locales y admite cableado estándar hacia probadores o matrices de conmutación.
Para evitar interferencias, también puede ubicarse remotamente—en una platina de prueba o en una caja hermética a la luz—usando los accesorios incluidos.
Testwall puede suministrar el Keithley 4200-PA usado y completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Keithley 4200-PA.
