Keithley

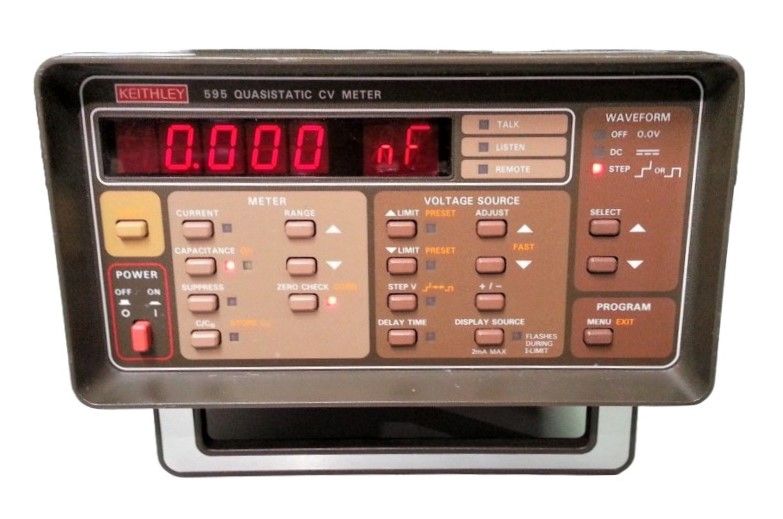

Keithley 595
Quasistatic CV Meter
Medidor de capacitancia-voltaje (C-V) Tipo de medición
100 kHz / 1 MHz Rango de frecuencia de prueba
1 pF a 1000 pF Rango de capacitancia
-20 V a +20 V Voltaje de polarización DC
10 mV Resolución de voltaje
| Atributo | Valor |
|---|---|
| Tipo de medición | Medidor de capacitancia-voltaje (C-V) |
| Rango de frecuencia de prueba | 100 kHz / 1 MHz |
| Rango de capacitancia | 1 pF a 1000 pF |
| Voltaje de polarización DC | -20 V a +20 V |
| Resolución de voltaje | 10 mV |
| Interfaz de comunicación | IEEE-488 (GPIB) |
| Nivel de señal de prueba | 15 mV RMS (típico) |
| Modos de medición | Capacitancia en serie (Cs), Capacitancia en paralelo (Cp), Conductancia (G) |
| Precisión de capacitancia | ±0,5% de la lectura |
| Alimentación eléctrica | 105-125 V / 210-250 V CA, 50/60 Hz |
Keithley 595 Options:
- 595 - 4801 - Low Noise BNC Input Cable, 1.2m (4 ft)
- 595 - 4803 - Low Noise Cable Kit
- 595 - 7007-1 - Shielded IEEE-488 Digital Cable, 1m (3.3 ft)
- 595 - 7007-2 - Shielded IEEE-488 Digital Cable, 2m (6.6 ft)
- 595 - 5955 - Calibration Capacitor Set
- 595 - Metrics-ICS - Windows-based software for controlling Model 595
- 595 - Metrics-ICS-CV - Analysis Libraries TESTPOINT Graphical programming environment for test
- 595 - 1019A-1 - Single Fixed Rack Mount Kit
- 595 - 1019A-2 - Dual Fixed Rack Mount Kit
| Model | 595 |
|---|
El Keithley 595 mide con precisión la capacitancia (10 fF a 20 nF) y la corriente continua (1 fA a 200 µA) en dispositivos MIS usando la técnica de carga de retroalimentación. Su fuente de ±20V y formas de onda variadas permiten una caracterización detallada.
Diseñado para diagnóstico de semiconductores, permite mediciones en diferentes tensiones, corrige fugas y garantiza el equilibrio del dispositivo para obtener resultados confiables.
Testwall puede suministrar el Keithley 595 usado, completamente probado. Con soporte experto y entrega global, garantizamos instrumentación confiable. Contáctenos para calibración o reparación del Keithley 595.
