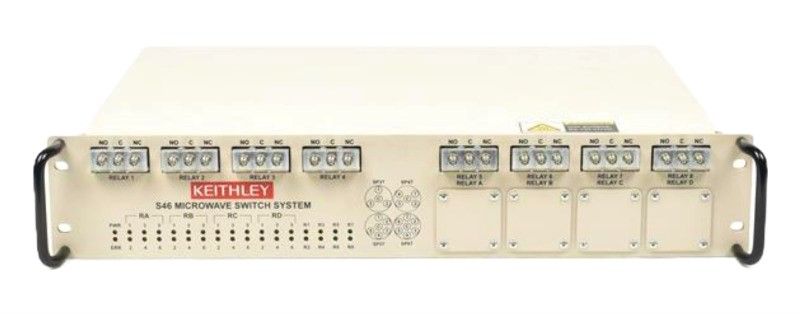

Keithley S46
| Atributo | Valor |
|---|---|
| Número de canales | hasta 32 canales RF |
| Frecuencia máxima | 18 GHz |
| Tipo de conector | SMA (50 Ω) |
| Configuración del interruptor | Matricial y multiplexor |
| Impedancia característica | 50 Ω |
| Pérdida de inserción máxima | 3,5 dB a 18 GHz |
| Aislamiento mínimo | 60 dB a 1 GHz |
| Potencia máxima de entrada | 1 W (30 dBm) |
| Interfaz de control | GPIB, RS-232 |
| Tensión de alimentación | 100–240 V CA, 50/60 Hz |
Keithley S46 Options:
- S46 - 18V - Standard Performance, DC–18GHz frequency range
- S46 - 18 - High Performance, DC–18GHz frequency range
- S46 - 26 - High Performance, DC–26.5GHz frequency range
- S46 - 40 - High Performance, DC–40GHz frequency range
- S46 - SPDT-KIT - Standard Performance 18GHz Unterminated SPDT Relay and Control Cable Assembly
- S46 - SP4T-KIT - Standard Performance 18GHz Unterminated SP4T Relay and Control Cable Assembly
- S46 - SP6T-KIT - Standard Performance 18GHz Unterminated SP6T Relay and Control Cable Assembly
- S46 - SPDT-KIT-R - High Performance 18GHz Unterminated SPDT Relay and Control Cable Assembly
- S46 - SP4T-KIT-R - High Performance 18GHz Unterminated SP4T Relay and Control Cable Assembly
- S46 - SP6T-KIT-R - High Performance 18GHz Unterminated SP6T Relay and Control Cable Assembly
- S46 - SPDT-KIT-26 - High Performance 26.5GHz Unterminated SPDT Relay and Control Cable Assembly
- S46 - SP4T-KIT-26 - High Performance 26.5GHz Unterminated SP4T Relay and Control Cable Assembly
- S46 - SP6T-KIT-26 - High Performance 26.5GHz Unterminated SP6T Relay and Control Cable Assembly
- S46 - SPDT-KIT-40 - High Performance 40GHz Unterminated SPDT Relay and Control Cable Assembly
- S46 - SP4T-KIT-40 - High Performance 40GHz Unterminated SP4T Relay and Control Cable Assembly
- S46 - SP6T-KIT-40 - High Performance 40GHz Unterminated SP6T Relay and Control Cable Assembly
- S46 - SMA-0.5 - DC–18GHz, Low Loss, Semi-Flex SMA-SMA Cable Assembly, 0.152m (6 in.)
- S46 - SMA-1 - DC–18GHz, Low Loss, Semi-Flex SMA-SMA Cable Assembly, 0.305m (12 in.)
- S46 - SMA-1.7 - DC–18GHz, Low Loss, Semi-Flex SMA-SMA Cable Assembly, 0.518m (20.4 in.)
- S46 - SMA26-0.5 - DC–26.5GHz, Low Loss, Semi-Flex SMA-SMA Cable Assembly, 0.152m (6 in.)
- S46 - SMA26-1 - DC–26.5GHz, Low Loss, Semi-Flex SMA-SMA Cable Assembly, 0.305m (12 in.)
- S46 - SMA26-1.7 - DC–26.5GHz, Low Loss, Semi-Flex SMA-SMA Cable Assembly, 0.518m (20.4 in.)
- S46 - TL-24 - SMA Cable Torque Wrench
| Model | S46 |
|---|
El Keithley S46 es un sistema de conmutación RF/microondas programable que permite el enrutamiento de señales desde DC hasta 18 GHz. Ofrece baja pérdida de inserción y alta aislamiento entre canales, ideal para entornos de prueba automatizados y aplicaciones RF. Diseño compacto montable en bastidor de 19 pulgadas y control GPIB.
Diseñado para tareas de conmutación precisas, el Keithley S46 es perfecto para sistemas ATE y redes de señales de alta frecuencia, proporcionando operación remota eficiente y rendimiento confiable.
Testwall puede suministrar el Keithley S46 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Keithley S46.
