Keysight (Agilent)
Keysight (Agilent) 16034G
SMD Test Fixture
Soporte de componentes SMD para medición Tipo de accesorio
Analizadores de impedancia y LCR metros Keysight/Agilent Compatibilidad
Hasta 3 GHz Rango de frecuencia
Componentes SMD de 0402 a 1206 y superiores Tamaño de componentes compatibles
Conector de 4 terminales (Kelvin) Tipo de conexión
| Atributo | Valor |
|---|---|
| Tipo de accesorio | Soporte de componentes SMD para medición |
| Compatibilidad | Analizadores de impedancia y LCR metros Keysight/Agilent |
| Rango de frecuencia | Hasta 3 GHz |
| Tamaño de componentes compatibles | Componentes SMD de 0402 a 1206 y superiores |
| Tipo de conexión | Conector de 4 terminales (Kelvin) |
| Material de los electrodos | Electrodos de contacto dorados de alta precisión |
| Temperatura de operación | 0 °C a 55 °C |
| Aplicación principal | Medición de parámetros de componentes pasivos SMD (L, C, R, Z) |
| Interfaz de conexión al instrumento | Puerto de prueba de 7 mm (APC-7) |
| Normas de cumplimiento | Compatible con estándares de calibración OPEN/SHORT/LOAD |
| Model | 16034G |
|---|

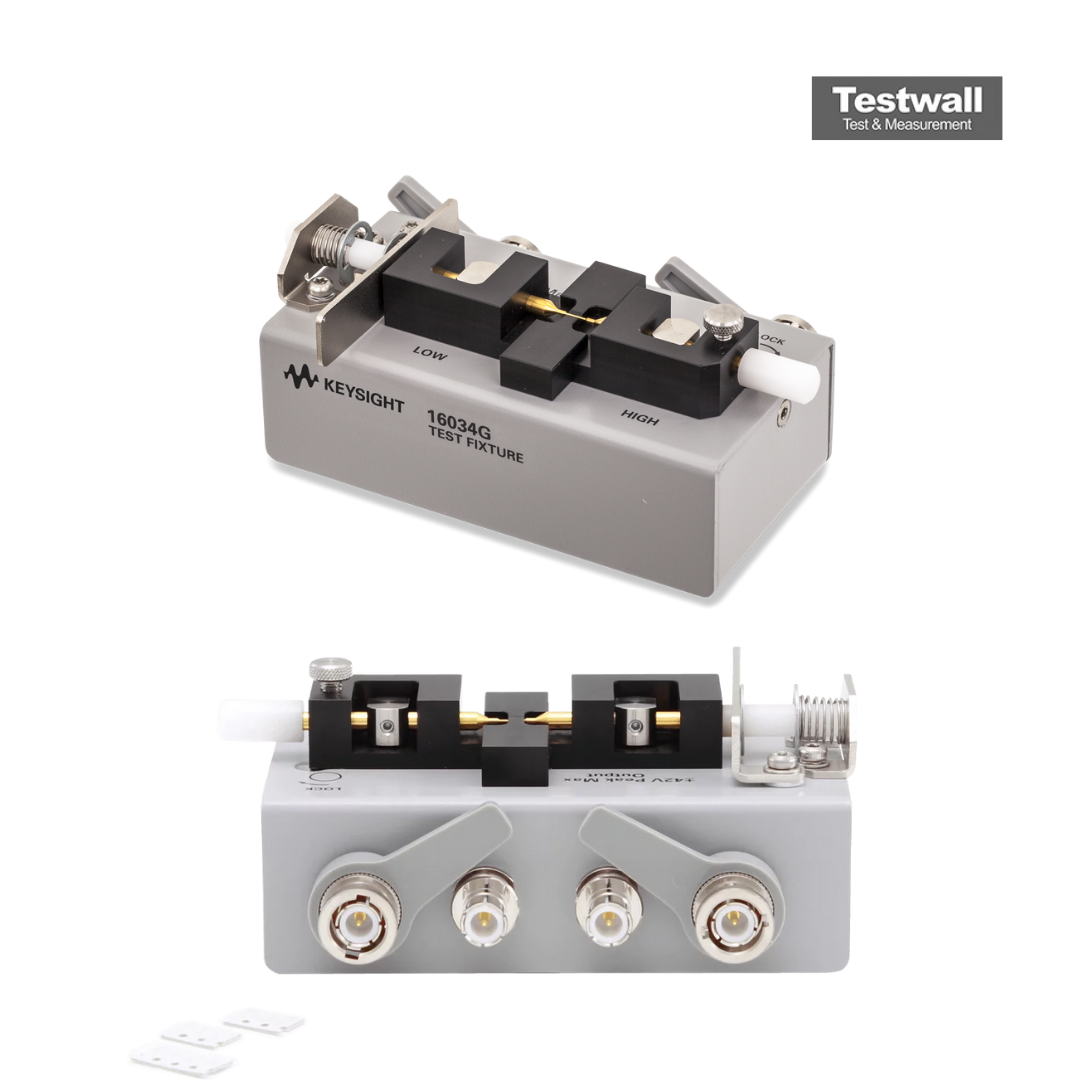

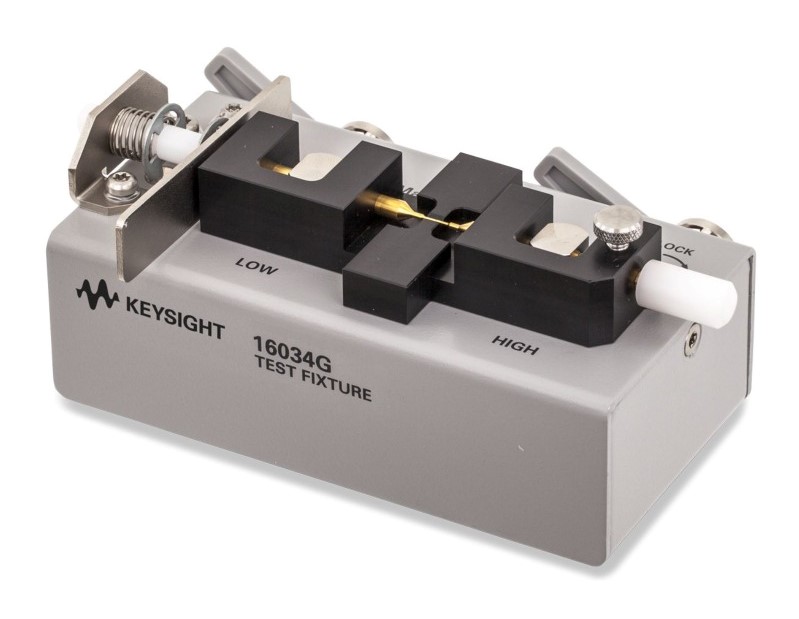

Keysight (Agilent) 16034G SMD Test Fixture
The 16034G is designed for impedance evaluations of SMD. The minimum SMD size that this fixture is adapted to evaluate is 0.6(L) x 0.3(W)[mm].
Specifications for the Keysight (Agilent) 16034G SMD Test Fixture Include:
- DUT Dimensions: (minimum applicable)0.6mm(L)x0.3mm(W)
- Measurement Instrument: 4192A, 4294A, 4263B, 4268A, 4278A, 4279A, 4284A, 4285A, E4980A
- Frequency: DC to 3 MHz (up to 110MHz with OPEN/SHORT/LOAD Compensation)
- DC Bias: -40V to +40V
- Operating Temperature: 0 to 55degC
- Terminal Connection: BNC, 4 terminal-pair
- Dimensions(approx.): 120(W) x 50(H) x 70(D)mm
