Keysight (Agilent)

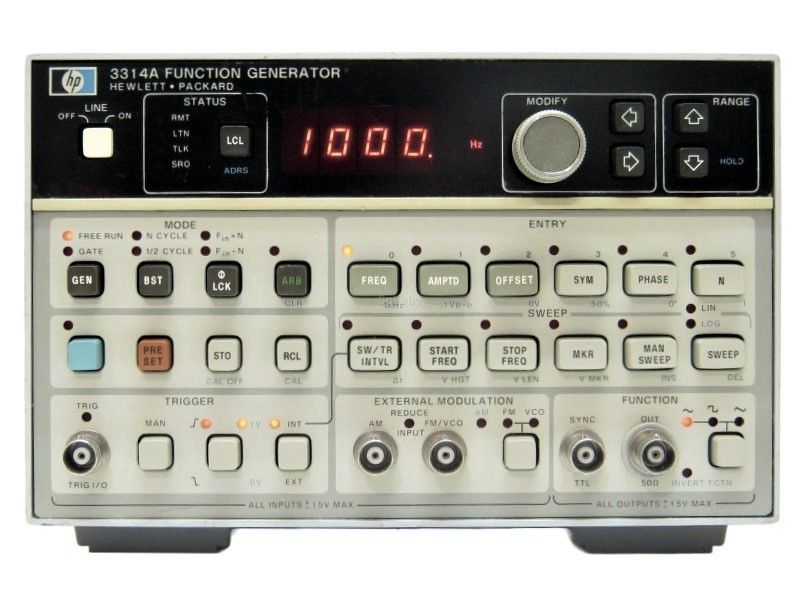

Keysight (Agilent) 3314A
Function Generator, .001 MHz - 19.99 MHz
19,99 MHz Frecuencia máxima de salida
0,001 Hz Frecuencia mínima de salida
Sinusoidal, cuadrada, triangular y rampa Formas de onda
10 mVpp a 20 Vpp (en carga de 50 Ω) Amplitud de salida
50 Ω Impedancia de salida
| Atributo | Valor |
|---|---|
| Frecuencia máxima de salida | 19,99 MHz |
| Frecuencia mínima de salida | 0,001 Hz |
| Formas de onda | Sinusoidal, cuadrada, triangular y rampa |
| Amplitud de salida | 10 mVpp a 20 Vpp (en carga de 50 Ω) |
| Impedancia de salida | 50 Ω |
| Resolución de frecuencia | 4 dígitos |
| Modulación | AM, FM y barrido de frecuencia (sweep) |
| Distorsión armónica total (THD) | Menor del 1% (de 0,001 Hz a 100 kHz) |
| Alimentación eléctrica | 100/120/220/240 V CA, 50/60 Hz |
| Dimensiones (An x Al x Pr) | 212 mm x 88 mm x 348 mm |
Keysight (Agilent) 3314A Options:
- 3314A - 001 - Simultaneous X3 Output (high voltage, low impedance output with voltage 3 times the displayed amplitude and offset)
| Model | 3314A |
|---|
The Agilent / HP 3314A is a multi-mode, HP-IB Programmable Function Generator featuring Sine, Square and Triangle functions from 1 mHz to 19.99 MHz. Ramps and pulses are available from 1 mHz to 1.999 MHz using variable symmetry.
Features and Specifications of the Agilent / HP 3314A Function Generator include:
- gate
- counted bursts
- dc offset
- phase lock
- lin/log sweeps
- AM, FM, and VCO
