Keysight (Agilent)

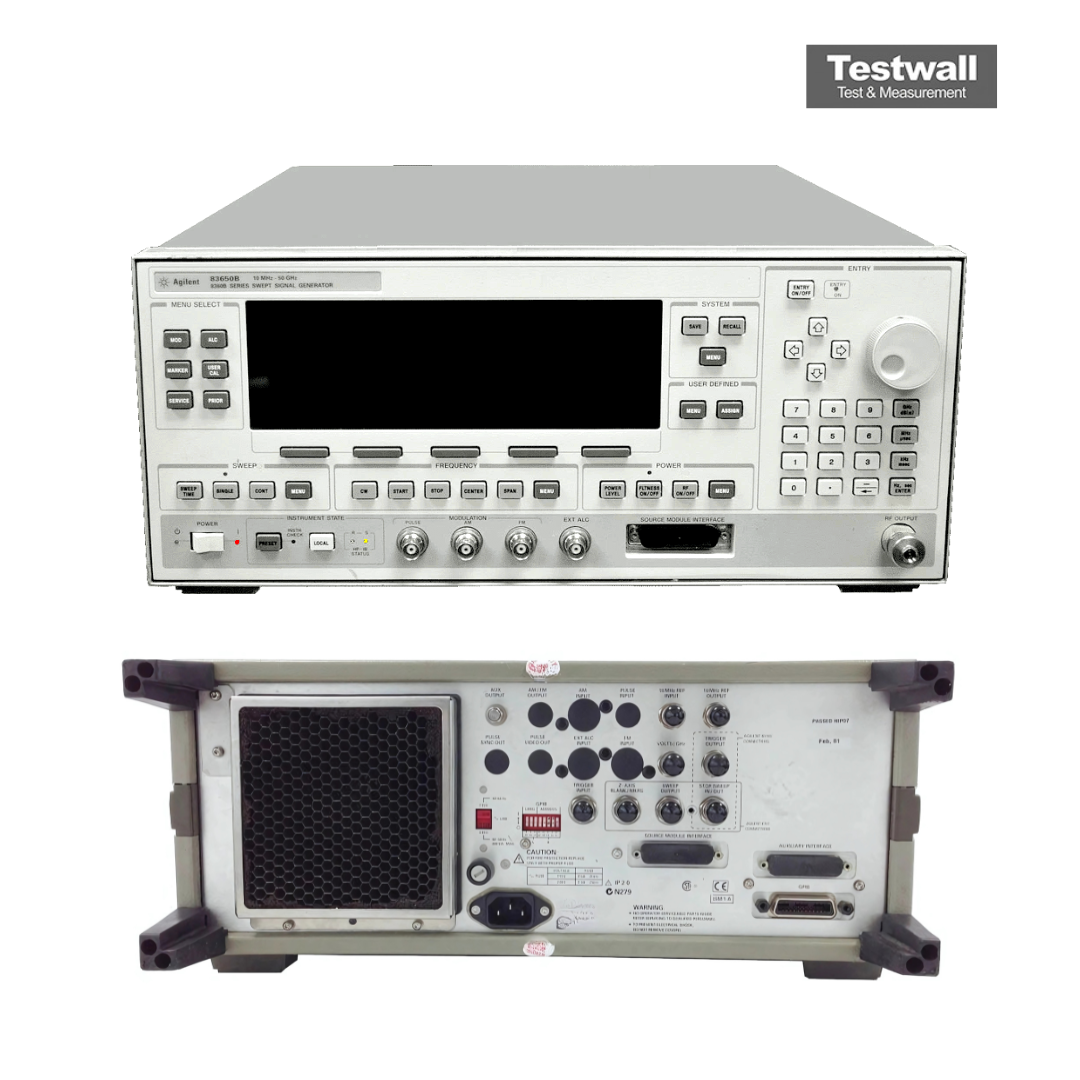

Keysight (Agilent) 83650B
Synthesized Signal Generator, 10 MHz - 50 GHz
10 MHz a 50 GHz Rango de frecuencia
1 kHz Resolución de frecuencia
GPIB Interfaces
425 × 178 × 648 mm Dimensiones (An × Al × P)
27 kg Peso
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 MHz a 50 GHz |
| Resolución de frecuencia | 1 kHz |
| Interfaces | GPIB |
| Dimensiones (An × Al × P) | 425 × 178 × 648 mm |
| Peso | 27 kg |
| Potencia de salida | -20 dBm a +10 dBm (+5 dBm a 40 GHz, +2,5 dBm a 50 GHz) |
| Ruido de fase SSB | -80 dBc/Hz a 10 GHz, 10 kHz offset |
| Modulación | AM, FM, pulso |
| Precisión de nivel | ±0,7 dB a 2 a 20 GHz, > -10 dBm (espec.) |
| Espurias no armónicas | -60 dBc a 20 GHz, -54 dBc a 40 GHz, -52 dBc a 50 GHz |
| Velocidad de conmutación | 15 ms + 5 ms per GHz step (máx.) |
| Ancho de banda de modulación | AM DC a 100 kHz; FM hasta 8 MHz frecuencia, ±8 MHz enganchado, ±75 MHz no enganchado |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia (801 puntos) |
| Envejecimiento de base de tiempo | 10 MHz, 5 × 10⁻¹⁰ por día, 1 × 10⁻⁷ por año |
| Conector de salida RF | 2,4 mm macho panel frontal |
Keysight (Agilent) 83650B Options:
- 83650B - 001 - Adds step attenuator (minimum settable output power –110 dBm; maximum leveled output power reduced by 1.5 dB to 20 GHz, 2 dB above 20 GHz, and 2.5 dB above 40 GHz)
- 83650B - 002 - Adds internal modulation generator (digitally synthesized modulation waveform source; 8360B only, not available on 8360L)
- 83650B - 004 - Rear panel RF output (moves RF output, external ALC input, pulse input/output, AM input, and FM input connectors to the rear panel)
- 83650B - 006 - Fast pulse modulation (improves pulse rise/fall time to 10 ns; also improves harmonic performance; 8360B only, not available on 8360L)
- 83650B - 008 - 1 Hz frequency resolution
- 83650B - 700 - MATE system compatibility (provides CIIL programming commands)
- 83650B - 806 - Rack slide kit (rack mount while permitting access to internal spaces)
- 83650B - 908 - Rack flange kit (rack mount without front handles)
- 83650B - 910 - Extra operating and service manuals (provides a second copy)
- 83650B - 913 - Rack flange kit (rack mount with front handles)
- 83650B - H31 - Special option: limits frequency output to 31 GHz
El Keysight (Agilent) 83650B es un generador de señales con barrido que cubre de 10 kHz a 50 GHz. Combina la precisión sintetizada con la rapidez de barrido analógico, ideal para entornos de prueba RF y microondas exigentes.
Ofrece un amplio rango de frecuencias, excelente integridad de señal y opciones completas de soporte técnico y calibración.
Testwall puede suministrar el Keysight (Agilent) 83650B usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con fiabilidad inigualable. Contáctenos para calibración o reparación del Keysight (Agilent) 83650B.
Opciones y configuraciones
- Resolución de frecuencia: 1 kHz (1 Hz con Opc. 008)
- Potencia de salida: -20 dBm (-110 dBm con Opc. 001) a +10 dBm (+5 dBm a 40 GHz, +2,5 dBm a 50 GHz)
- Modulación: AM, FM, pulso (on/off 80 dB, 25 ns rise/fall; 10 ns con Opc. 006)
- Conector de salida RF: 2,4 mm macho panel frontal (panel trasero con Opc. 004)
