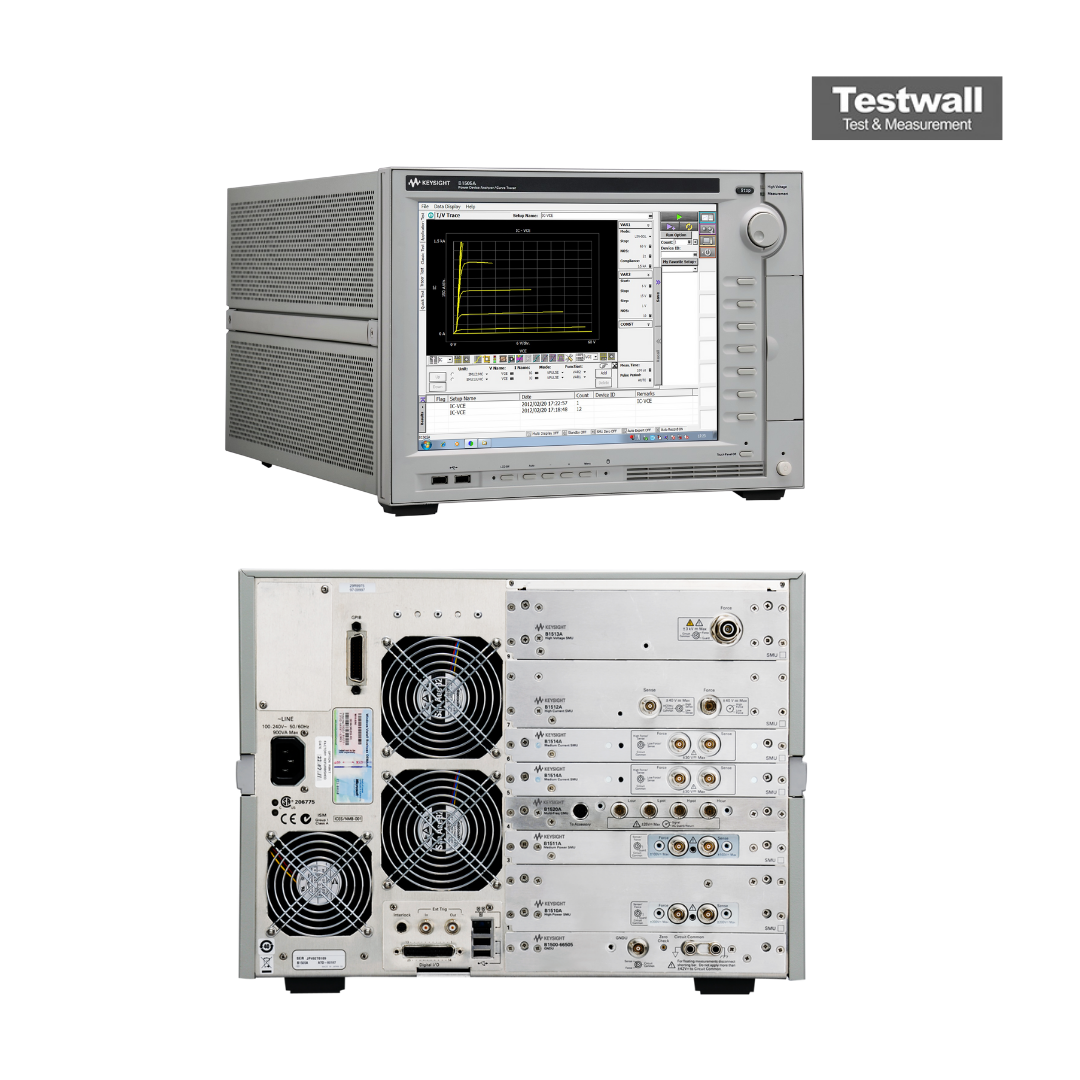

Keysight (Agilent) B1505A
| Atributo | Valor |
|---|---|
| Rango de tensión máxima | Hasta 10 kV |
| Rango de corriente máxima | Hasta 1500 A (modo pulso) |
| Número de ranuras para módulos | 10 ranuras |
| Resolución de medición de corriente | 1 fA |
| Resolución de medición de tensión | 0,5 µV |
| Tipos de medición soportados | Curvas I-V, capacitancia, resistencia, caracterización de dispositivos de potencia (MOSFET, IGBT, diodos) |
| Interfaz de comunicación | GPIB, USB, LAN (LXI) |
| Software compatible | Keysight EasyEXPERT Group+ |
| Temperatura de operación | 5 °C a 40 °C |
| Dimensiones del chasis | 426,7 mm x 221,0 mm x 576,0 mm (An x Al x Pr) |
Keysight (Agilent) B1505A Options:
- B1505A - 015 - 1.5 m cable
- B1505A - 030 - 3.0 m cable
- B1505A - 050 - 50 Hz line frequency
- B1505A - 060 - 60 Hz line frequency
- B1505A - A6J - ANSI Z540 compliant calibration
- B1505A - UK6 - Commercial calibration certificate with test data
- B1505A - ABA - English documentation
- B1505A - ABJ - Japanese documentation
- B1500A - 1CM - Rackmount kit
- B1510A - (module) - High Power Source Monitor Unit (HPSMU)
- B1511B - (module) - Medium Power Source Monitor Unit (MPSMU)
- B1512A - (module) - High Current Source Monitor Unit (HCSMU)
- B1513C - (module) - High Voltage Source Monitor Unit (HVSMU)
- B1514A - (module) - Medium Current Source Monitor Unit (MCSMU)
- B1520A - (module) - Multi Frequency Capacitance Measurement Unit (MFCMU)
- B1505AU - 001 - Conversion kit from B1500A to B1505A
- B1505AU - 010 - High power source monitor unit (B1510A)
- B1505AU - 11B - Medium power source monitor unit (B1511B)
- B1505AU - 012 - High current source monitor unit (B1512A)
- B1505AU - 13C - High voltage source monitor unit (B1513C)
- B1505AU - 014 - Medium current source monitor unit (B1514A)
- B1505AU - 020 - Multi frequency capacitance measurement unit (B1520A)
- B1505AU - SWS - EasyEXPERT Extension support and subscription
- B1505AP - H20 - 3 kV / 20 A / Fixture Pack
- B1505AP - H21 - 3 kV / 20 A / C-V / Fixture Pack
- B1505AP - H50 - 3 kV / 500 A / Fixture Pack
- B1505AP - H51 - 3 kV / 500 A / C-V / Fixture Pack
- B1505AP - H70 - 3 kV / 1500 A / Fixture Pack
- B1505AP - H71 - 3 kV / 1500 A / C-V / Fixture Pack
- B1505AP - U50 - 10 kV / 500 A / Fixture Pack
- B1505AP - U70 - 10 kV / 1500 A / Fixture Pack
- N1265A - 015 - 1500 A Current Option
| Model | B1505A |
|---|

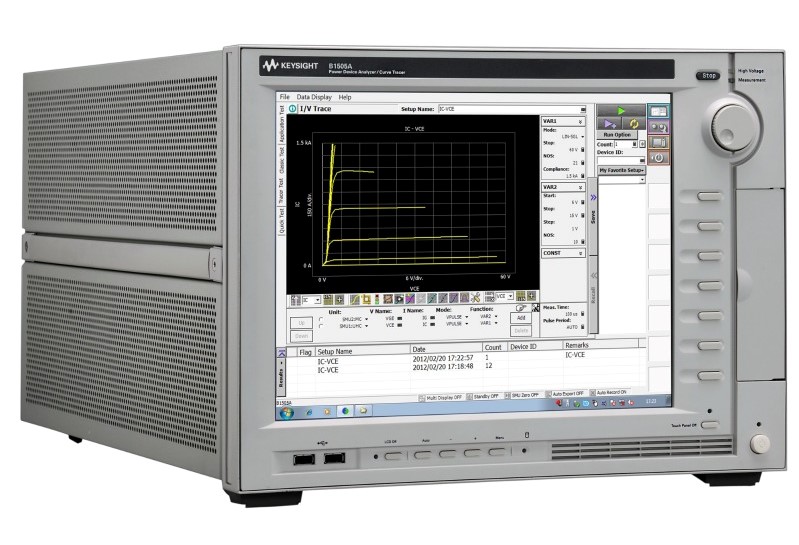

El Keysight (Aglient) B1505A Power Device Analyzer / Curve Tracer es una solución todo en uno para caracterizar dispositivos de potencia desde niveles sub‑picoamperios hasta 3000 V y 20 A. Incluye módulos SMU de alta corriente (HCSMU), alta tensión (HVSMU), alta potencia (1 A/200 V) y una unidad de medición de capacitancia multifrecuencia hasta 5 MHz, en un chasis de diez ranuras. Control por perilla rotativa, disco interno y almacenamiento USB facilitan barridos en tiempo real y registro de datos.
Ideal para evaluar dispositivos wide‑bandgap (SiC, GaN), MOSFET de potencia, diodos e IGBT, admite fixtures grandes y personalizables con interbloqueo de seguridad para distintos paquetes y pruebas de alta tensión.
Testwall can supply the used Keysight (Aglient) B1505A, fully tested. With expert support and global delivery, Testwall ensures high-performance instrumentation with unmatched reliability and service quality. Please contact us directly if you need calibration or repair of the B1505A
