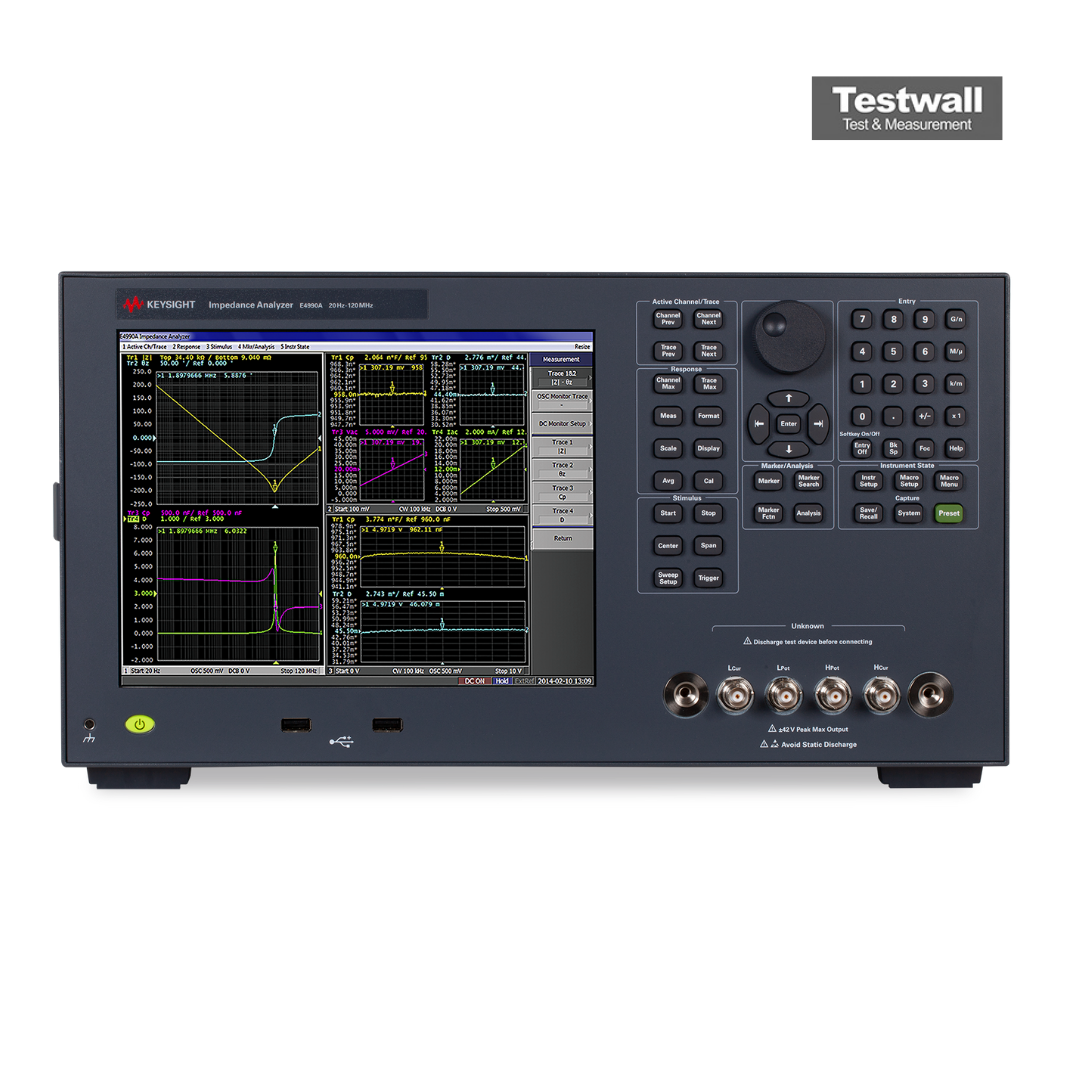

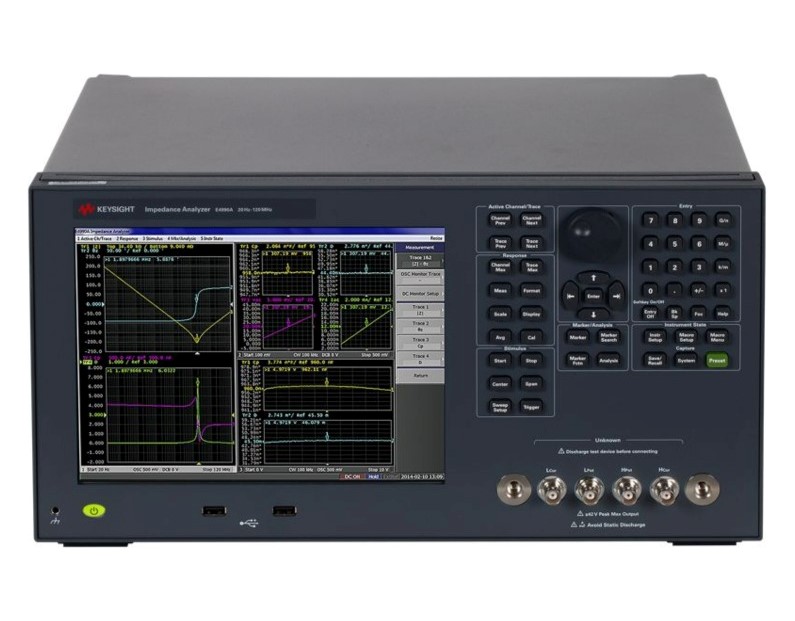

Keysight (Agilent) E4990A
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 20 Hz - 120 MHz |
| Número de puntos de medición | 2 a 801 puntos |
| Impedancia básica de precisión | 0,045% (típico) |
| Rango de impedancia medible | 1 mΩ - 100 MΩ |
| Nivel de señal de prueba (voltaje) | 4 mV rms - 1 V rms (oscilador interno) |
| Nivel de señal de prueba (corriente) | 200 µA rms - 20 mA rms |
| Parámetros medibles | |Z|, |Y|, θ, R, X, G, B, Cs, Cp, Ls, Lp, Rs, Rp, D, Q, Γ, Vdc, Idc |
| Interfaz de conexión | USB, LAN (LXI Core), GPIB (opcional) |
| Pantalla | Pantalla LCD en color de 8,5 pulgadas |
| Alimentación eléctrica | 100 - 240 V CA, 50/60 Hz |
Keysight (Agilent) E4990A Options:
- E4990A - 010 - 20 Hz to 10 MHz
- E4990A - 020 - 20 Hz to 20 MHz
- E4990A - 030 - 20 Hz to 30 MHz
- E4990A - 050 - 20 Hz to 50 MHz
- E4990A - 120 - 20 Hz to 120 MHz
- E4990A - 001 - Enhanced measurement speed option
- E4990A - 1E5 - High stability
- E4990A - 810 - Add keyboard
- E4990A - 820 - Add mouse
- E4990A - 1CM - Rack mount kit
- E4990A - 1CN - Front handle kit
- E4990A - 1CP - Rack mount and front handle kit
- E4990A - 1A7 - ISO 17025 compliant calibration
- E4990A - A6J - ANSI Z540 compliant calibration
- E4990AU - 020 - Upgrade from 10 to 20 MHz
- E4990AU - 030 - Upgrade from 10 to 30 MHz
- E4990AU - 050 - Upgrade from 10 to 50 MHz
- E4990AU - 120 - Upgrade from 10 to 120 MHz
- E4990AU - 031 - Upgrade from 20 to 30 MHz
- E4990AU - 051 - Upgrade from 20 to 50 MHz
- E4990AU - 121 - Upgrade from 20 to 120 MHz
- E4990AU - 052 - Upgrade from 30 to 50 MHz
- E4990AU - 122 - Upgrade from 30 to 120 MHz
- E4990AU - 123 - Upgrade from 50 to 120 MHz
- E4990AU - 001 - Add enhanced measurement speed
- E4990AU - 1E5 - High stability timebase
- E4990AU - 040 - Upgrade from Win 7 to Win 10 operating system
- N1500A - 005 - Materials measurement software: Parallel plate/Inductance method up to 1 GHz
- N1500A - 006 - Materials measurement software: Parallel plate/Inductance method up to 120 MHz
| Model | E4990A |
|---|
El analizador de impedancia Keysight (Agilent) E4990A ofrece una evaluación precisa de la impedancia entre 20 Hz y 120 MHz, con opciones de actualización. Cuenta con una fuente de polarización DC integrada (Opción 001), pantalla táctil grande, capacidad multitraza y herramientas avanzadas de barrido segmentado y análisis de circuitos equivalentes.
Admite pruebas de componentes pasivos y semiconductores, materiales dieléctricos y magnéticos, con interfaces USB, LAN y GPIB y precisión de ±0,08%.
Testwall puede suministrar el analizador de impedancia Keysight (Agilent) E4990A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) E4990A.
